Shelly Pro 3EM-3CT63 ir uz DIN sliedes montējams vienfāzes vai trīsfāžu enerģijas skaitītājs, kas var darboties neatkarīgi lokālajā lokālajā tīklā vai Wi-Fi tīklā vai izveidot savienojumu ar mākonī balstītām automatizācijas platformām, izmantojot Modbus, MQTT, HTTP vai WebSocket ar TLS šifrēšanu.

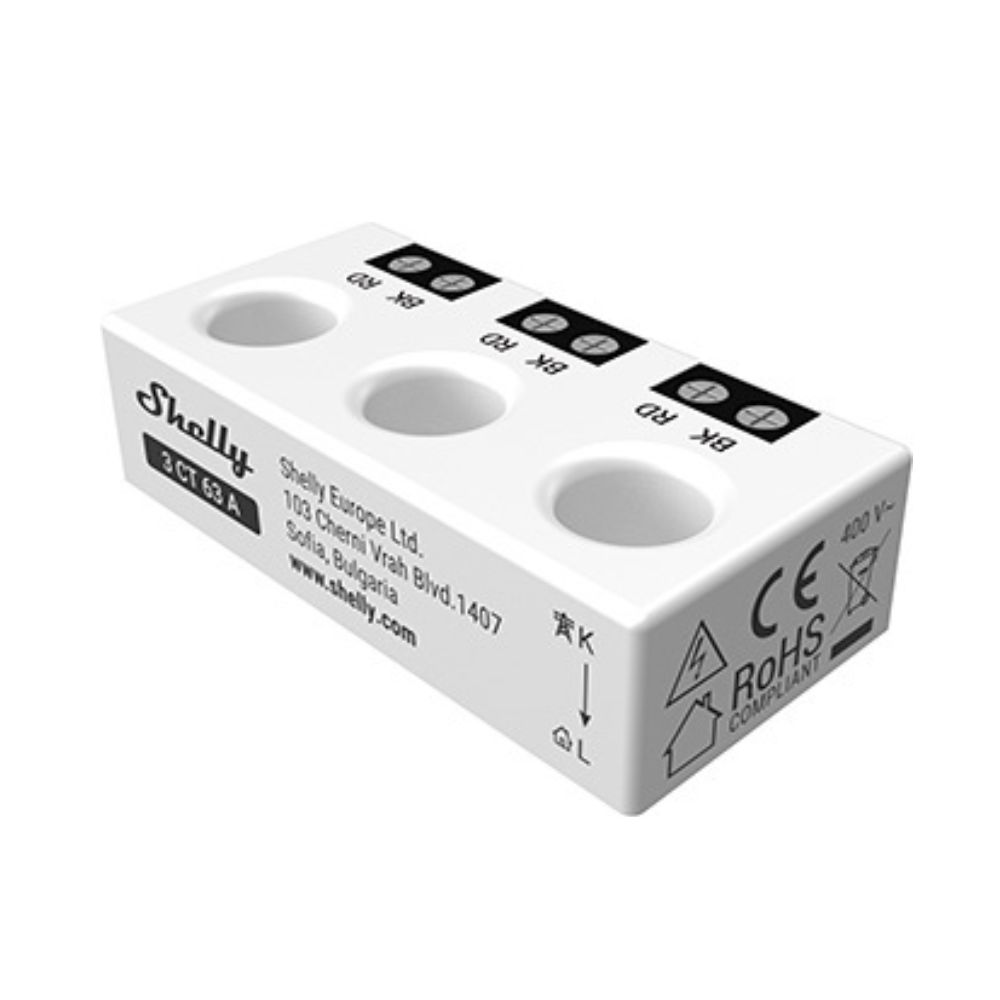

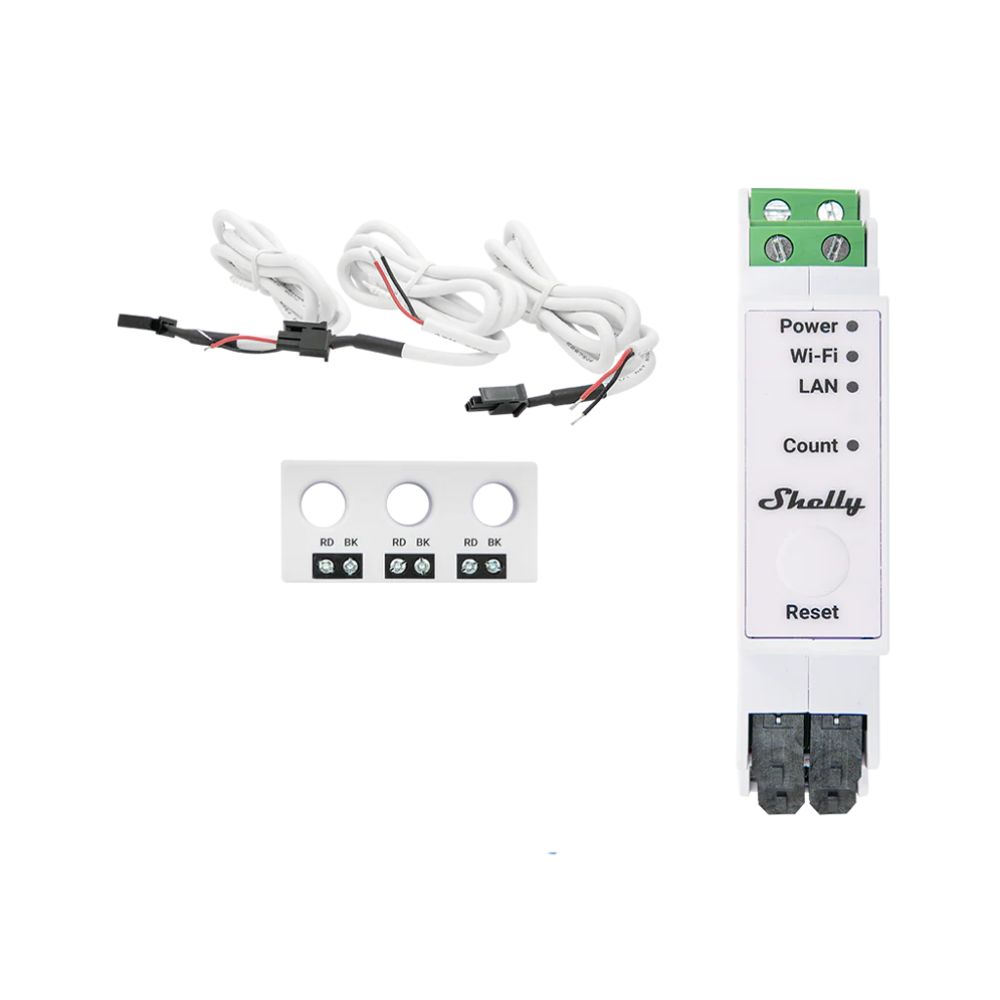

Tā īpašais kombinētais trīsfāžu strāvas transformators (CT) ir paredzēts uzstādīšanai tieši virs ķēdes pārtraucēja.
Tas ziņo reāllaika datus par katru fāzi/kanālu, tostarp spriegumu, strāvu, aktīvo un šķietamo jaudu, kā arī kopējo enerģijas patēriņu. Aprīkots ar iebūvētu reāllaika pulksteni, tas uzglabā datus līdz pat 60 dienām ar 1 minūtes intervālu. Konfigurācija un uzraudzība ir pilnībā pieejama, izmantojot iegulto tīmekļa saskarni.
Piezīme: Ierīcē nav iebūvēta releja! Slodzes pārslēgšana ir iespējama tikai, izmantojot Shelly Pro 3EM slēdža papildmoduli .
Galvenās iezīmes
- 4 kvadrantu jaudas mērīšana
- DIN sliedes montāžai paredzēts dizains
- Savietojams ar vienfāzes un trīsfāžu sistēmām
- Bezkontakta strāvas mērīšana, izmantojot CT sensorus
- Fāžu secības noteikšana (pēc izvēles)
- Kanālu kalibrēšana (nepieciešama vismaz 500 W slodze)
- Bezslodzes slieksnis: 30 VA/kanāls
- Optiskā impulsa indikācija
- Reāllaika pulkstenis precīzai laika uzskaitei tīkla pārtraukumu laikā
- Datu reģistrēšana: 60 dienas, 1 minūtes izšķirtspēja
- Ārējā kontaktora vadība (nepieciešams slēdža pievienojumprogramma)
- Precizitātes klase B (IEC 62053-21)
- Gatavs fotoelektriskajām ierīcēm
Savienojamība un protokoli
- LAN (Ethernet) — 1 × RJ45 ports
- Wi-Fi — 802.11 b/g/n (2,4 GHz)
- Bluetooth 4.2 — sākotnējai iestatīšanai
- Atbalsta Modbus, MQTT, RPC un WebSocket
- Visi ienākošie savienojumi ir aizsargāti ar TLS šifrēšanu
Tehniskās specifikācijas
- Izmēri:
- Shelly Pro 3EM-3CT63: 94 × 19 × 69 mm
- Shelly 3CT63: 14 × 54 × 26 mm
- Korpuss: plastmasa, balta krāsa
- Darba temperatūra: no -20°C līdz 40°C
- Mitrums: no 30% līdz 70% relatīvais mitrums
- Barošanas spriegums: 100–260 V ~ 50/60 Hz
- Enerģijas patēriņš: < 3 W
- Aizsardzība: B vai C tips, 16 A, min. 6 kA pārtraukšanas jauda
- Sprieguma diapazons: 100–260 V (±1%)
- Strāvas diapazons: 0–63 A ar precizitāti:
- ±1% (2–63 A)
- ±2% (1–2 A)
- ±5% (0–1 A)
- Iekšējais temperatūras sensors: Jā
- Datu glabāšana: Vismaz 60 dienas ar 1 minūtes izšķirtspēju
- Datu eksports: CSV un JSON (izmantojot RPC)
Programmatūras iespējas
- 20 tīmekļa āķi, katrs ar līdz 5 URL
- Skriptējamas automatizācijas atbalsts
- Saderīgs ar MQTT
- Šifrēta saziņa, izmantojot TLS
Vadības ierīces un indikatori
- Poga:
- Īss nospiešana — releja stāvokļa pārslēgšana (nepieciešams slēdža pievienojumprogramma)
- 5 sekundes — aktivizēt piekļuves punkta režīmu
- 10 sekundes — rūpnīcas iestatījumu atiestatīšana
- LED indikatori:
- Sarkans – pievienots barošanas avots
- Zils — piekļuves punkta režīms
- Dzeltens — izveidots Wi-Fi savienojums, Shelly Cloud ir atspējots
- Zaļš — izveidots savienojums ar Wi-Fi un Shelly Cloud.
- Mirgo sarkanā/zilā krāsā — notiek OTA atjaunināšana
Instalēšanas piezīmes

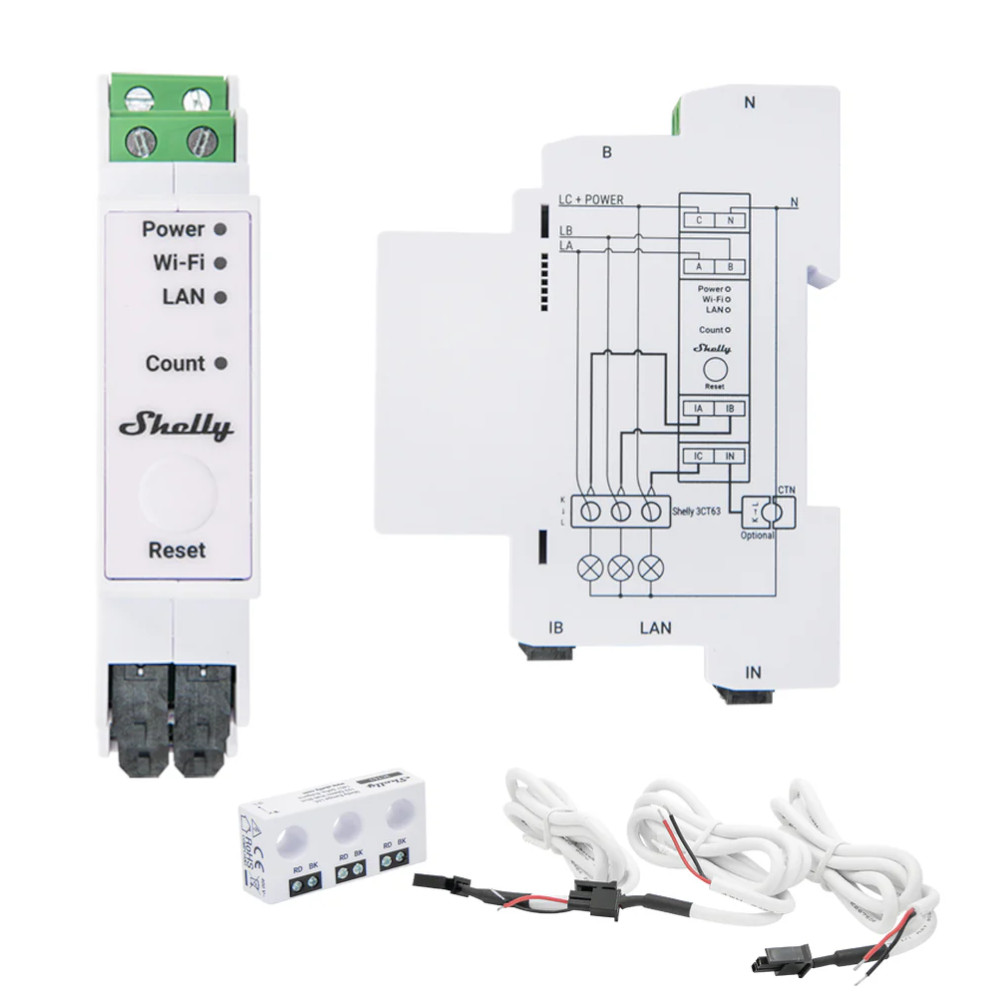

- DIN sliedes montāža (Shelly Pro 3EM modulis)

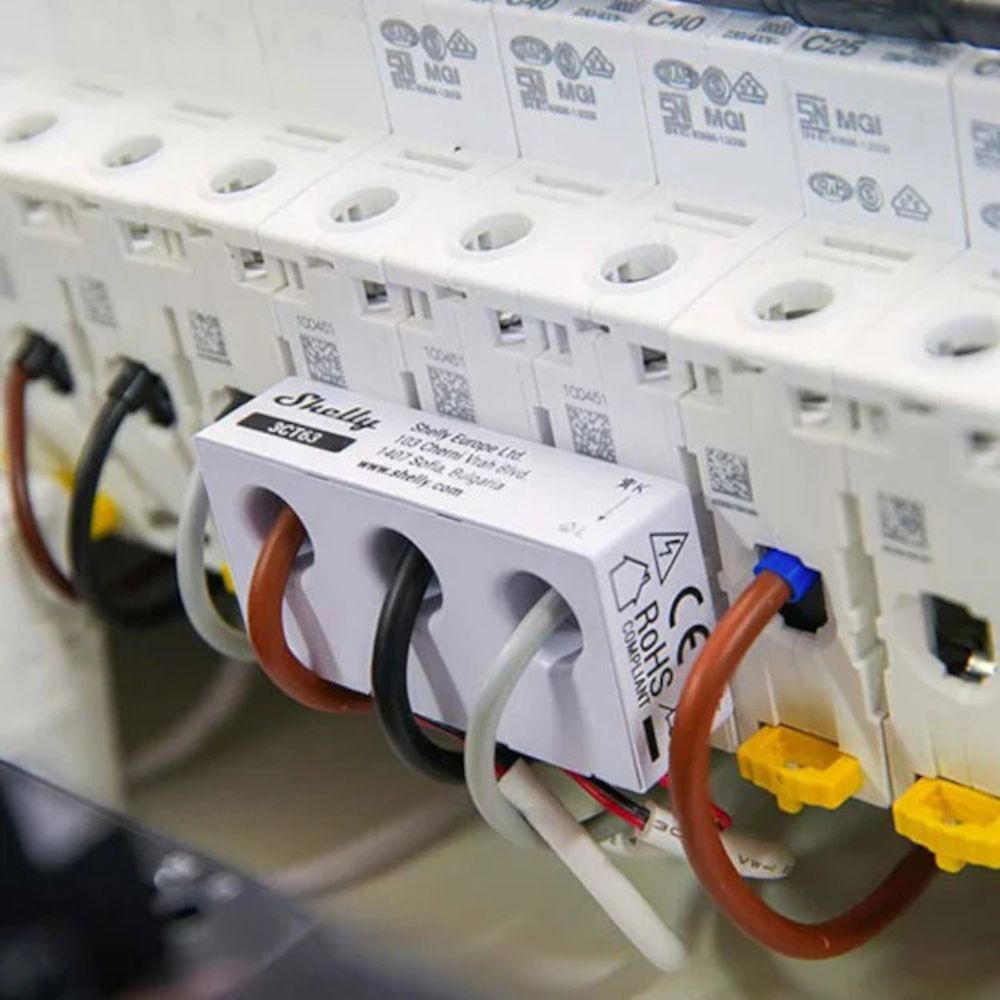

- CT sensori piestiprinās tieši pie fāzes vadiem (uz automātisko drošinātāju)
- Strāvas virziens: jāievēro K→L orientācija
- UZMANĪBU: Pievienojiet vai atvienojiet LAN kabeli tikai tad, kad ierīce ir izslēgta!
Saderīgas platformas un integrācijas
- Šellija Klauda
- Mājas asistents
- OpenHAB
- Domotičs
- REST API
- MQTT
Lietošanas gadījumi
Rūpnieciskā enerģijas sadale:
Rūpnieciskos apstākļos ar sarežģītām enerģijas sadales sistēmām kombinēts trīsfāžu CT, kas uzstādīts virs ķēdes pārtraucēja, var efektīvi izmērīt un uzraudzīt strāvas līmeņus. Tas ir ļoti svarīgi, lai optimizētu enerģijas patēriņu un reāllaikā identificētu potenciālas problēmas.
Komerciālās ēkas un iekārtas:
Komerciālām ēkām un iestādēm, kur elektrības paneļu platība bieži vien ir ierobežota, CT kompaktais dizains ir izdevīgs. Tā uzstādīšana tieši virs ķēdes pārtraucējiem ļauj efektīvi izmantot telpu, vienlaikus nodrošinot precīzu strāvas mērīšanu.
Motoru vadības centri (MCC):
Motoru vadības centri, kas parasti atrodas ražošanas rūpnīcās un rūpniecības objektos, bieži vien ir aprīkoti ar vairākiem slēdžiem. Kombinēts trīsfāžu CT, kas uzstādīts virs katra slēdža, nodrošina integrētu risinājumu motora strāvu uzraudzībai, palīdzot profilaktiskajā apkopē un problēmu novēršanā.
Datu centri:
Datu centros, kur precīza enerģijas patēriņa uzraudzība ir ļoti svarīga, kombinētus trīsfāžu CT var uzstādīt virs slēdžiem, lai mērītu strāvu, kas plūst caur kritiski svarīgām iekārtām.
Atjaunojamās enerģijas iekārtas:
Kombinētus trīsfāžu strāvas transformatorus var izmantot atjaunojamās enerģijas instalācijās, piemēram, saules vai vēja enerģijas sistēmās. Uzstādot tos tieši virs slēdžiem vadības paneļos, var iegūt precīzus strāvas mērījumus uzraudzības un vadības nolūkos.
Apakšstacijas uzraudzība:
Elektroapakšstacijās, kur bieži vien ir maz vietas, kombinēti trīsfāžu strāvas transformatori var būt izdevīgi. To uzstādīšana tieši virs ķēdes pārtraucējiem palīdz uzraudzīt strāvas līmeņus dažādās fāzēs, tādējādi veicinot apakšstacijas kopējo stabilitāti un uzticamību.
Ēku pārvaldības sistēmas (BMS):
Inteliģentām ēku pārvaldības sistēmām ir svarīgi precīzi reāllaika dati par strāvas patēriņu. Kombinētus trīsfāžu CT var uzstādīt virs ķēdes pārtraucējiem, lai sniegtu nepieciešamo informāciju enerģijas pārvaldībai un pieprasījuma reaģēšanas stratēģijām.
Jaudas kvalitātes uzraudzība:
Lietojumos, kuros ir kritiski svarīgi uzturēt elektroenerģijas kvalitāti, piemēram, jutīgās elektroniskās iekārtās vai medicīnas iestādēs, kombinētus trīsfāžu CT var izmantot, lai uzraudzītu strāvas viļņu formas un identificētu jebkādas anomālijas, kas varētu ietekmēt piegādātās elektroenerģijas kvalitāti.
Elektrisko paneļu modernizācija:
Elektrisko paneļu modernizācijas vai modernizācijas laikā var rasties vietas ierobežojumi. Kombinēts trīsfāžu CT, kas paredzēts tiešai montāžai virs ķēdes pārtraucējiem, piedāvā vietu taupošu risinājumu, neapdraudot precīzu strāvas mērīšanu.
Viedtīklu izvietošana:
Viedo tīklu kontekstā, kur reāllaika dati ir būtiski tīkla pārvaldībai un optimizācijai, kombinētus trīsfāžu CT var izvietot virs ķēdes pārtraucējiem, lai sniegtu precīzu informāciju par strāvu uzraudzības un vadības nolūkos.
Katrā no šiem lietošanas gadījumiem kombinētais trīsfāžu CT piedāvā telpu taupošu un integrētu risinājumu strāvas mērīšanai, veicinot elektrisko sistēmu kopējo efektivitāti, drošību un uzticamību.
