Aeotec Home Energy Meter 8 trīsfāžu enerģijas skaitītājs

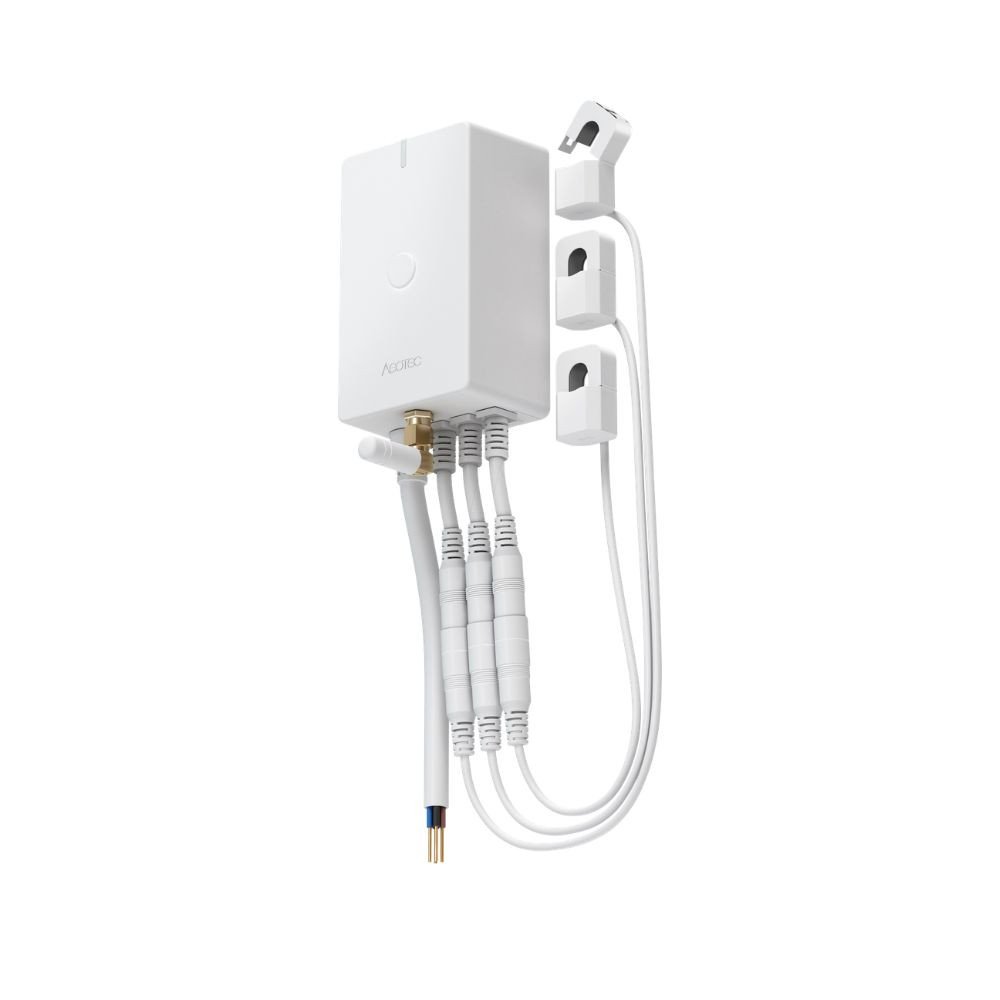

Aeotec Home Energy Meter 8 (ZWA046C3A60) ir viedais trīsfāžu elektroenerģijas skaitītājs ar Z-Wave 800 Series savienojumu. Komplektā ietilpst trīs dalāmi strāvas transformatori ar mērīšanas diapazonu līdz 60 A katram, kas paredzēti trīsfāžu 230/400 V elektrosistēmām ar neitrālvadu.
Ierīce paredzēta uzstādīšanai elektrības sadalnē. Strāvas transformatori tiek uzlikti ap katru mērāmo fāzes vadu, tāpēc mērījumiem nav nepieciešams pārtraukt elektrisko ķēdi. Skaitītājs neveic slodzes komutāciju – tas tikai mēra un nosūta enerģijas parametrus uz saderīgu Z-Wave centrālmezglu.
Galvenās priekšrocības
- Trīsfāžu mērīšana: trīs atsevišķi 60 A strāvas transformatori individuālai katras fāzes uzraudzībai.
- Patēriņa un ģenerācijas uzskaite: atsevišķi uzskaita no tīkla saņemto un tīklā nodoto elektroenerģiju, piemērots saules paneļu sistēmu uzraudzībai.
- Detalizēti elektriskie dati: aktīvā enerģija, jauda, spriegums, strāva, reaktīvā jauda, reaktīvā enerģija, šķietamā enerģija un jaudas koeficients.
- Mērījumi pa fāzēm: iespējams saņemt katras fāzes datus atsevišķi, kā arī kopējos summētos rādījumus.
- Bezkontakta uzstādīšana: dalāmie strāvas transformatori tiek piestiprināti ap fāzes vadiem, neizlaižot pilnu slodzes strāvu caur skaitītāja elektroniku.
- Z-Wave 800 Series: moderns Z-Wave radio savienojums ar tradicionālo mesh tīklu un Z-Wave Long Range atbalstu.
- Droša integrācija: SmartStart pievienošana, S2 un S0 drošības klašu atbalsts.
- Z-Wave retranslators: pastāvīgās barošanas dēļ ierīce var retranslēt citu Z-Wave mesh tīkla ierīču sakarus.
Pielietojums
Home Energy Meter 8 ir piemērots mājsaimniecību, biroju un citu objektu elektroenerģijas patēriņa uzraudzībai. Tas ir īpaši noderīgs trīsfāžu sadalnēs, kur nepieciešams sekot līdzi kopējam patēriņam, atsevišķu fāžu noslodzei vai saules elektrostacijas saražotajai un tīklā nodotajai enerģijai.

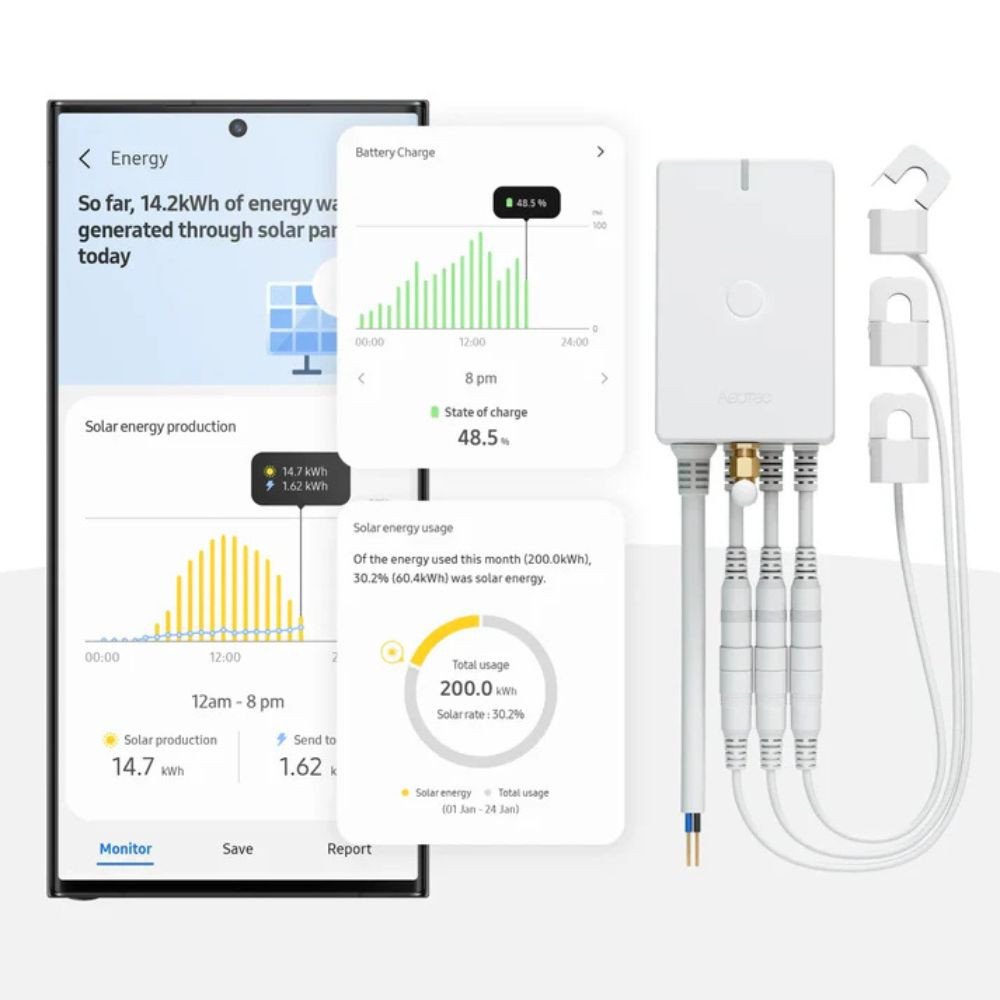

Ar saderīgu Z-Wave centrālmezglu mērījumu datus var izmantot enerģijas patēriņa vēstures veidošanai, grafikiem, attālinātai uzraudzībai un automatizācijām. Piemēram, automatizācijas var aktivizēt pēc noteikta patēriņa līmeņa, saules enerģijas pārpalikuma vai dienas kopējā patēriņa.
Ierīci var izmantot ar saderīgiem risinājumiem, tostarp Home Assistant, Samsung SmartThings, Homey un FIBARO sistēmām. Pieejamās entītijas, konfigurācijas parametri un automatizācijas iespējas ir atkarīgas no izmantotā Z-Wave kontroliera un tā ierīces atbalsta.
Tehniskās detaļas
- Modelis: ZWA046C3A60
- Bezvadu protokols: Z-Wave Plus V2, Z-Wave 800 Series
- Z-Wave funkcijas: mesh, Long Range, SmartStart, S0 un S2 drošība
- Elektrosistēma: 3P4, trīs fāzes ar neitrālvadu
- Barošana: 230 V AC, 50 Hz
- Strāvas transformatori: 3 × 60 A, dalāma konstrukcija
- Sprieguma mērīšanas diapazons: 180–260 V AC
- Mērāmie parametri: kWh, W, V, A, kVAh, kVAr, kVArh un jaudas koeficients
- Mērījumu precizitāte: vairāk nekā 99% pie strāvas virs 0,05 A
- Maksimālais patēriņš gaidstāvē: 1,1 W
- Aizsardzības klase: IP44
- Darba temperatūra: no -15 līdz +40 °C
- Ierīces izmēri: 85,5 × 54,3 × 38 mm
- Strāvas transformatora izmēri: 40 × 25 × 28 mm
- Transformatoru kabeļu garums: aptuveni 2 m
Uzstādīšana
Ierīce tiek pieslēgta elektrotīklam sadalnē, tādēļ uzstādīšanu jāveic kvalificētam speciālistam ar atbilstošām elektrodrošības zināšanām. Katrs strāvas transformators jāuzstāda ap vienu fāzes vadu; fāzes un neitrālvada ievietošana vienā transformatorā radīs nepareizus mērījumus. Transformatora orientācija nosaka, vai enerģijas plūsma tiek interpretēta kā patēriņš vai elektroenerģijas ģenerācija.

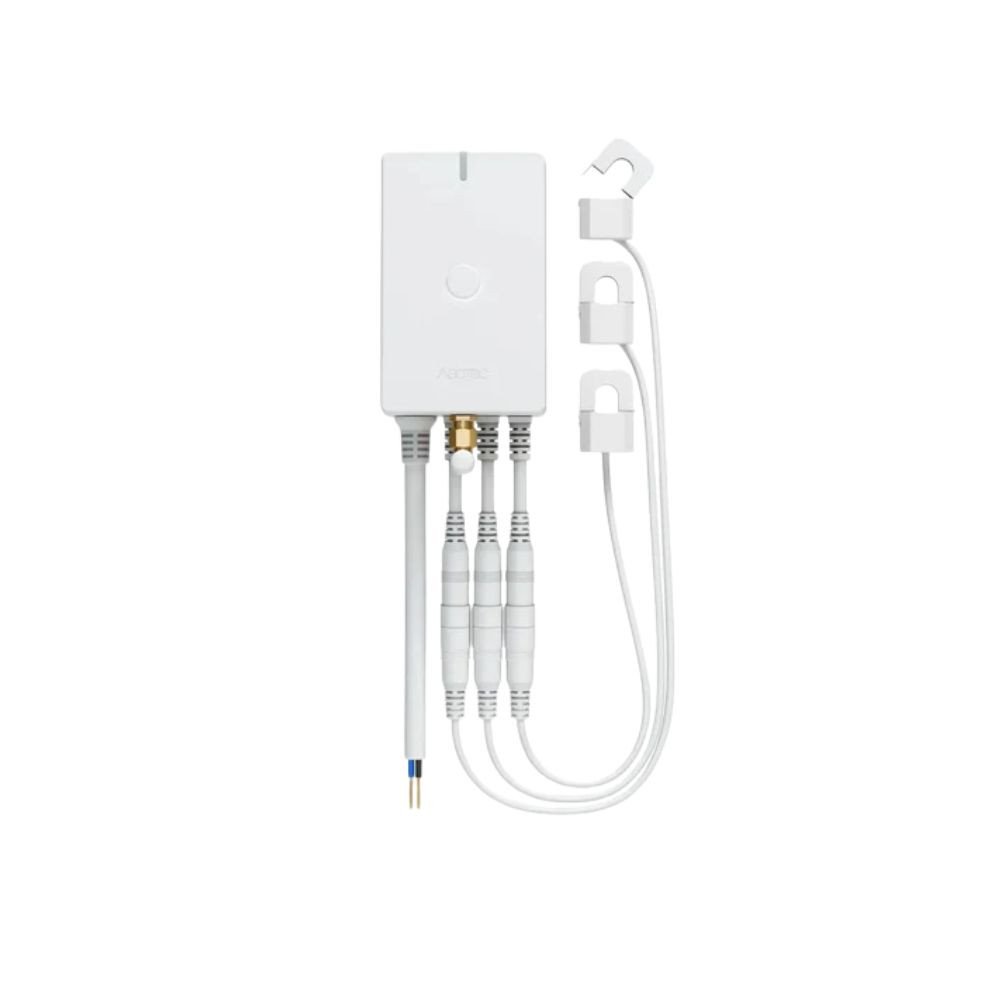

Komplektā: Aeotec Home Energy Meter 8 mērīšanas modulis, 3 × 60 A strāvas transformatori, stiprinājumi un lietošanas instrukcija.
