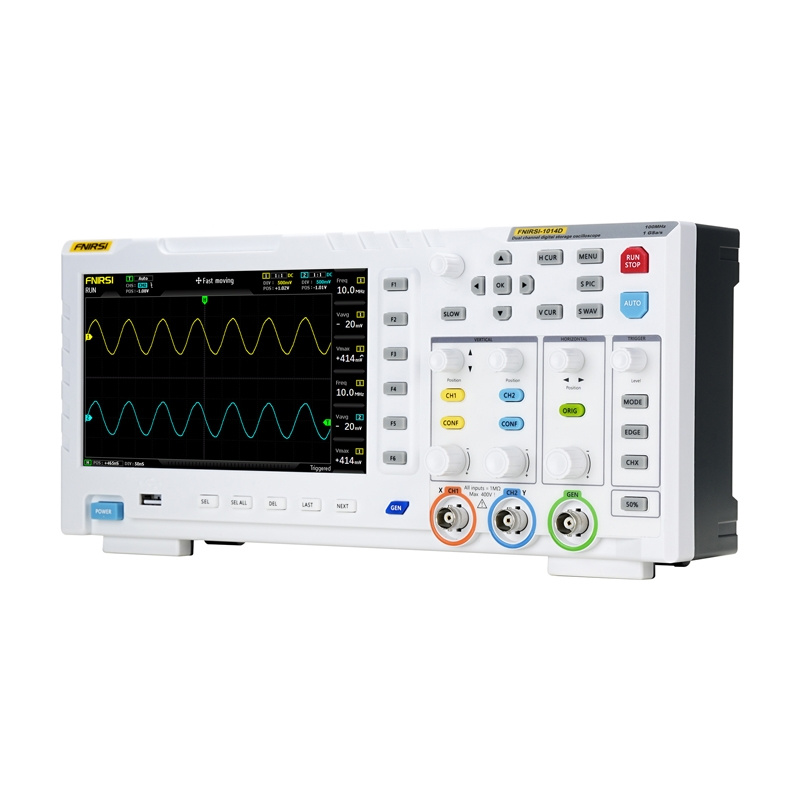

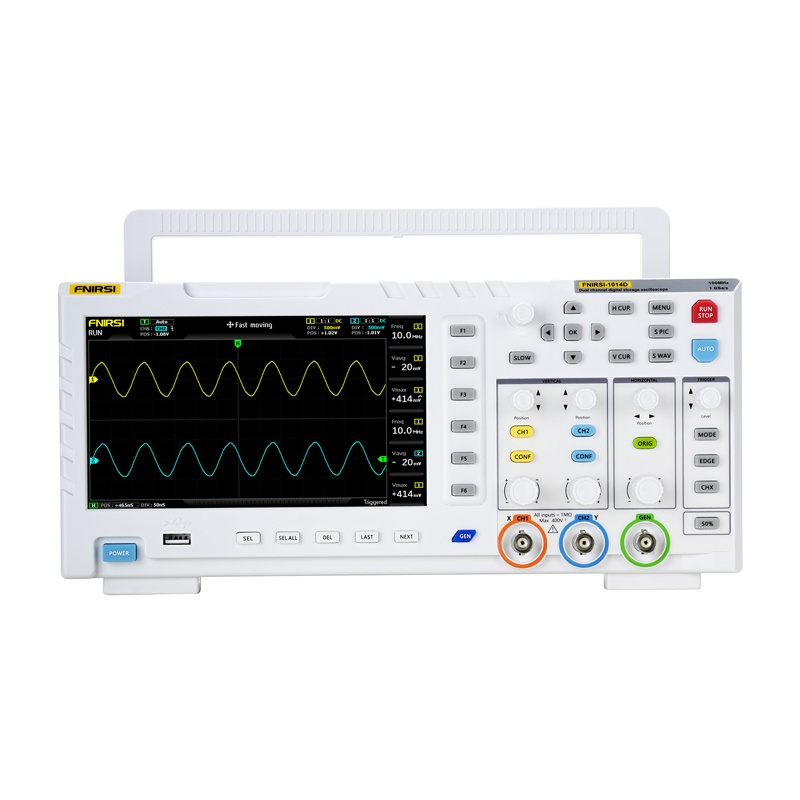

FNIRSI 1014D 2-in-1 osciloskopa signāla ģenerators
FNIRSI 1014D ir kompakts digitālais osciloskops ar iebūvētu DDS signāla ģeneratoru, kas paredzēts elektronikas servisam, R&D, tehniskajai izglītībai un hobijiem. Ierīce ļauj vienlaicīgi analizēt signālus un ģenerēt testēšanas viļņu formas, kas ir īpaši noderīgi shēmu diagnostikā un prototipu pārbaudē.
Galvenās priekšrocības
- Ātra signālu analīze: 1 GSa/s paraugu ņemšana un 100 MHz joslas platums detalizētai viļņu formu uztveršanai.
- 2 kanāli: divas ieejas ar 1 MΩ pretestību vienlaicīgai signālu salīdzināšanai.
- Iebūvēts DDS ģenerators: 14 standarta viļņu formas ar frekvences soli 1 Hz; sinusoīda līdz 10 MHz.
- “Uztvert izvadi” funkcija: iespēja saglabāt reālu viļņu formu no osciloskopa un izmantot to kā ģeneratora izeju (līdz 1000 pielāgotiem signāliem).
- Analīzes režīmi: FFT, XY režīms, kursora mērījumi un automātiskā analīze.
- Drošāki mērījumi: pārsprieguma aizsardzība; mērījumi līdz 400 V ar x10 zondi.
- Ērta pārskatīšana un eksports: 1 GB iekšējā atmiņa (līdz 1000 ekrānuzņēmumiem un 1000 viļņu formām) un USB datu eksports.
- Liels displejs: 7″ TFT LCD (800×480) skaidrai viļņu formu attēlošanai.
Pielietojums
- Elektronikas shēmu diagnostika un remonts
- Prototipu testēšana un signālu simulācija
- Mācību laboratorijas un tehniskā izglītība
- Audio, digitālo un analogo signālu salīdzināšana (XY, FFT)
Tehniskās detaļas
- Ražotājs / modelis: FNIRSI 1014D
- Kanāli: 2
- Joslas platums: 100 MHz
- Paraugu ņemšana: 1 GSa/s
- Ieejas pretestība: 1 MΩ
- Jūtība: 50 mV ~ 500 V
- Laika bāze: 50 s ~ 10 ns
- Aktivizēšana: Viens / Normāls / Automātisks; mala: augošā / dilstošā
- Sakabināšana: AC/DC
- Atmiņa: 1 GB (1000 attēli + 1000 viļņu formas); atmiņas dziļums 240 kbiti
- Displejs: 7″ LCD, 800×480
- Maks. testa spriegums: 1X: 40 V, 10X: 400 V
- Sprieguma precizitāte: ±5%
- Celšanās laiks: < 3 ns
- Ģenerators: 14 viļņu formas; frekvences precizitāte ±0,01%; sinusoīda līdz 10 MHz
- Saskarne: USB eksports
- Barošana: 5 V (2 A / 3 A / 4 A)
- Izmēri: 310 × 145 × 70 mm
Komplektā ietilpst
- FNIRSI 1014D 2-in-1 osciloskops
- 100 MHz zonde x2
- USB lādētājs
- Lietotāja rokasgrāmata
