frient Electricity Meter Interface 2 LED

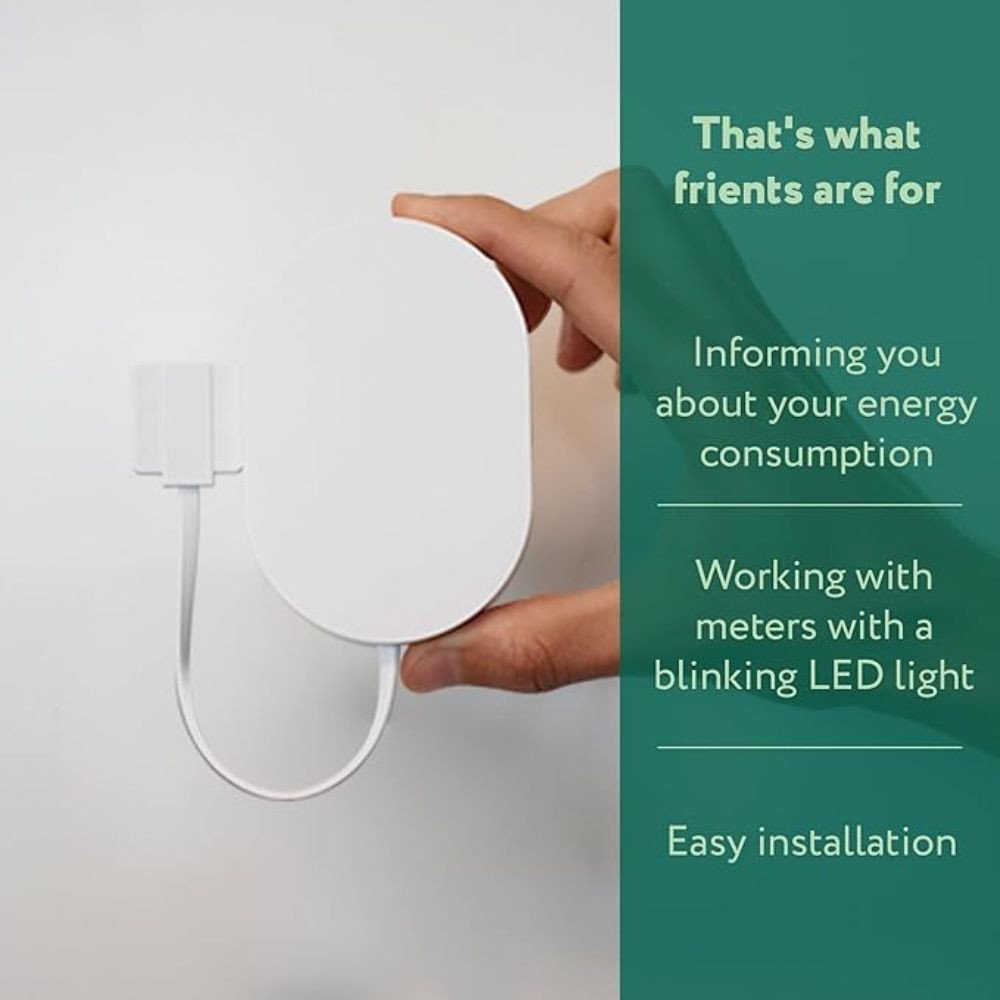

frient Electricity Meter Interface 2 LED (EMIZB-141) ir optisks elektroenerģijas skaitītāja nolasītājs ar Zigbee 3.0 savienojumu. Tas ir paredzēts elektroniskajiem elektrības skaitītājiem, kuriem ir redzams LED impulsu indikators. Ierīce uztver skaitītāja LED mirgošanu, aprēķina momentāno jaudu un kopējo elektroenerģijas patēriņu.

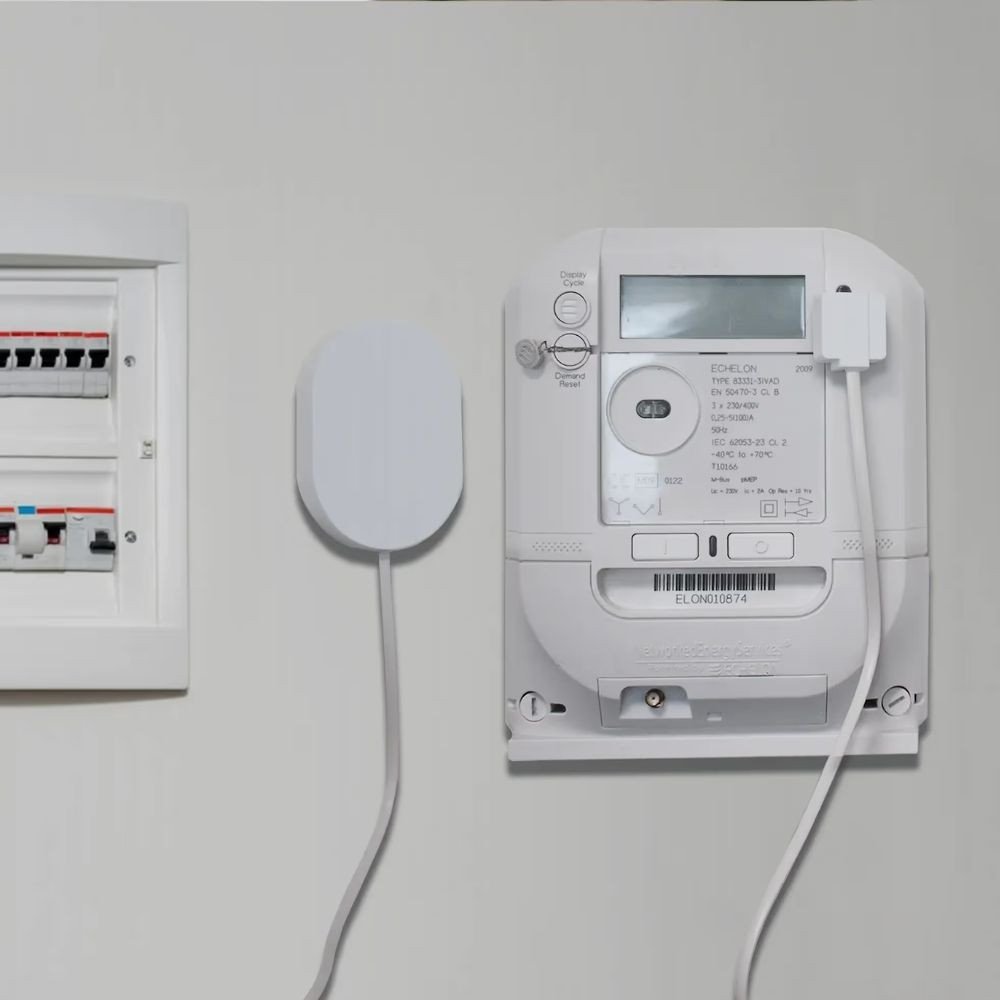

Optiskā sensora galviņa tiek stiprināta tieši virs skaitītāja patēriņa LED indikatora, tādēļ uzstādīšanai nav nepieciešams pieslēgties elektroinstalācijai vai modificēt skaitītāja vadus.
Galvenās priekšrocības
- Bezkontakta nolasīšana: optiski nosaka elektroenerģijas skaitītāja LED impulsus.
- Momentānā jauda: aprēķina aktuālo slodzi vatos pēc laika starp LED impulsiem.
- Kopējais patēriņš: uzskaita patērēto enerģiju kWh.
- Konfigurējama impulsa konstante: piemērots skaitītājiem ar 50–10 000 imp/kWh vērtību.
- Zigbee 3.0 savienojums: mērījumu dati tiek nosūtīti uz saderīgu Zigbee centrmezglu vai koordinatoru.
- Vienkārša uzstādīšana: nav nepieciešama iejaukšanās skaitītāja elektroinstalācijā.
- Bateriju barošana: darbojas ar divām nomaināmām AA sārma baterijām.
- Ilgs darbības laiks: līdz aptuveni 2 gadiem pie istabas temperatūras un 5 sekunžu atjaunošanas intervāla.
- OTA atjauninājumi: atbalstītās Zigbee sistēmās iespējami bezvadu programmatūras atjauninājumi.
Pielietojums un viedās mājas integrācija
Ierīce ir piemērota mājas vai nelielu komerctelpu elektroenerģijas patēriņa uzraudzībai. To var izmantot, lai veidotu patēriņa vēsturi, analizētu lielu elektroierīču darbību un izveidotu automatizācijas pēc konkrētas jaudas sliekšņiem.
- Enerģijas patēriņa uzskaite Home Assistant Energy Dashboard vidē.
- Momentānās jaudas un kopējā patēriņa attēlošana grafikā.
- Automatizācijas, kad patēriņš pārsniedz vai nokrītas zem iestatītas vērtības.
- Lielāku elektroierīču ieslēgšanās un izslēgšanās notikumu noteikšana pēc jaudas izmaiņām.
- Baterijas līmeņa, baterijas sprieguma un zema baterijas līmeņa statusa uzraudzība.
- Fiziskā skaitītāja sākuma rādījuma ievadīšana saderīgās integrācijās.
EMIZB-141 ir izmantojams ar saderīgiem Zigbee 3.0 centrmezgliem un koordinatoriem, tostarp Home Assistant, Zigbee2MQTT, ZHA, Samsung SmartThings un Homey. Izmantojot lokālu Zigbee koordinatoru, piemēram, ar Home Assistant vai Zigbee2MQTT, dati var tikt apstrādāti lokāli bez interneta savienojuma.
Uzstādīšana
- Pārliecinieties, ka elektroenerģijas skaitītājam ir redzams LED impulsu indikators un norādīta imp/kWh vērtība.
- Ievietojiet optiskā sensora kabeli ierīces savienotājā.
- Notīriet skaitītāja virsmu un precīzi novietojiet sensora galviņu virs patēriņa LED indikatora.
- Ievietojiet 2 AA baterijas un pievienojiet ierīci Zigbee tīklam.
- Sistēmā iestatiet skaitītāja norādīto impulsa konstanti, piemēram, 1000 imp/kWh.
- Pārbaudiet darbību, ieslēdzot lielāku elektrisko slodzi un novērojot jaudas vērtības izmaiņas.
Lai nodrošinātu precīzu darbību, sensora galviņai jābūt novietotai tieši virs LED indikatora. Metāla skaitītāja skapji vai liels attālums līdz koordinatoram var samazināt Zigbee sakaru diapazonu; nepieciešamības gadījumā ieteicams izmantot tīklam pievienotu Zigbee maršrutētāju.
Tehniskās specifikācijas
- Modelis: EMIZB-141
- Produkts: optiskais Zigbee elektroenerģijas skaitītāja interfeiss
- Mērīšanas metode: LED impulsu optiska noteikšana
- Atbalstītā impulsa konstante: 50–10 000 imp/kWh
- Bezvadu protokols: Zigbee 3.0
- Barošana: 2 × AA nomaināmas sārma baterijas
- Paredzamais bateriju darbības laiks: aptuveni 2 gadi
- Uztvērēja jutība: -100 dBm
- Raidītāja jauda: +10 dBm
- Aizsardzības klase: IP22
- Darba temperatūra: no -20 °C līdz +60 °C
- Darba mitrums: 5–85% RH, bez kondensācijas
- Izmēri: 95 × 65 × 22,3 mm
- Krāsa: balta
- Atbilstība: CE, FCC, IC, ISED, RED un RoHS
