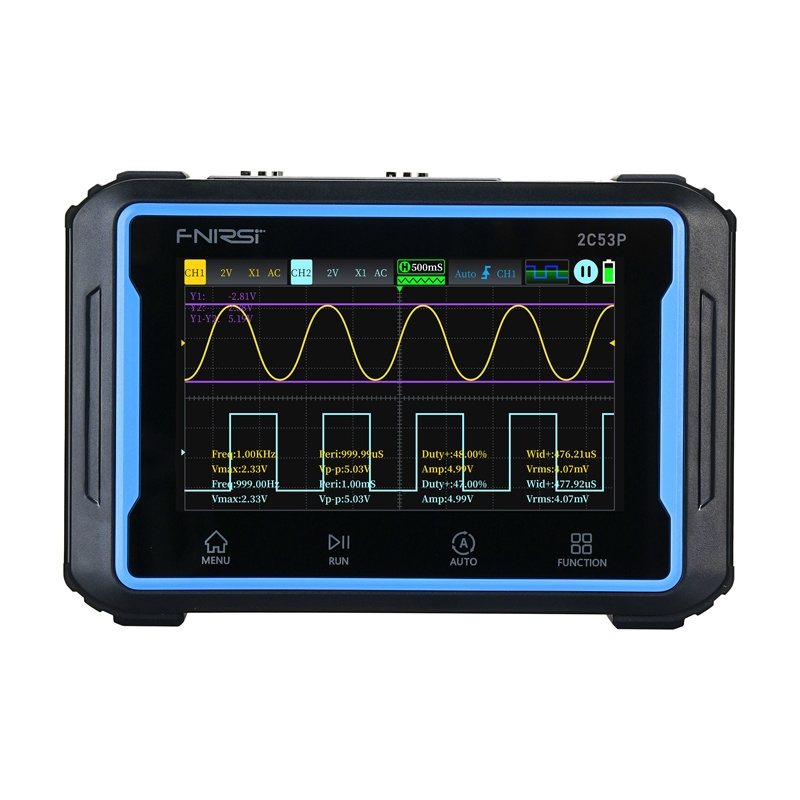

FNIRSI 2C53P – pārnēsājams 3-in-1 osciloskops ar skārienekrānu
FNIRSI 2C53P apvieno divkanālu osciloskopu, digitālo multimetru un DDS signālu ģeneratoru vienā kompaktā ierīcē. 4,3 collu IPS skārienekrāns (480×272) nodrošina ērtu vadību, viļņu formu tālummaiņu un panoramēšanu, kā arī ātru darbu gan laboratorijā, gan uz vietas objektā.
Galvenās priekšrocības
- 3-in-1 funkcionalitāte: osciloskops + multimetrs + DDS ģenerators
- Uzlabota signālu analīze: FFT, XY režīms, kursora mērījumi, matemātiskās funkcijas, True RMS
- Ērta iestatīšana: automātiskā iestatīšana (Auto Set), 3 aktivizēšanas režīmi (Auto/Normal/Single)
- Precīzi mērījumi: multimetrs līdz 19999 nolasījumiem, min/max izsekošana, parametru saglabāšana
- Drošība: dubultie keramikas drošinātāji, osciloskopa sprieguma aizsardzība līdz 400 V
- Mobilitāte: 4000 mAh akumulators, USB datu pārsūtīšana, triecienizturīgs korpuss, regulējams statīvs (90°)
Pielietojums
- 220 V tīkla sprieguma un impulsu signālu mērījumi
- Komutācijas barošanas avotu un barošanas traucējumu analīze (t.sk. mV līmenī ar 20 MHz joslas ierobežojumu)
- Audio signālu analīze
- Elektronikas diagnostika, remonts un testēšana darbnīcā vai izbraukumā
Tehniskās detaļas
Vispārīgi
Ražotājs: FNIRSI
Modelis: 253P
Izmēri: 14,5 × 3,5 × 9,8 cm
Svars: 360 g
Ekrāns: 4,3″ rūdīta stikla krāsains IPS skārienekrāns
Izšķirtspēja: 480 × 272
Barošana/uzlāde: USB-C (5 V/2 A)
Akumulators: litija, 4000 mAh
Valodas: ķīniešu, angļu, krievu, japāņu, spāņu, portugāļu, vācu, korejiešu
Osciloskops
Kanāli: 2
Joslas platums: 50 MHz (joslas ierobežojums: 20 MHz)
Paraugu ņemšana: 250 MSa/s
Laika bāze: 10 ns/div – 10 s/div
Atmiņa: 13 miljoni
Vertikālā jutība: 10 mV/div – 10 V/div
Vertikālā izšķirtspēja: 8 biti
Ieejas pretestība: 1 MΩ
Zonde: 1x/10x
Aktivizēšana: augošā/krītošā mala; režīmi Auto/Normal/Single; 8 līmeņi (pozitīvs/negatīvs)
Sprieguma aizsardzība: 400 V
Attēlošana: YT, XY, ritiniet
Datu eksports/USB: atbalstīts
Mērījumi: Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+, Wid-
Signālu ģenerators (DDS)
Frekvence: 0–10 MHz (sinusoīda: 10 MHz / citas viļņu formas: 5 MHz)
Amplitūda: 0,1–3,0 V
Taisnstūra darba cikls: 0–100%
Komplektācija
- Osciloskops
- Zonde ar krokodila klipsi
- P6100 zondes x2
- Zonde ar multimetra funkciju
- Datu kabelis
- Lietotāja rokasgrāmata
