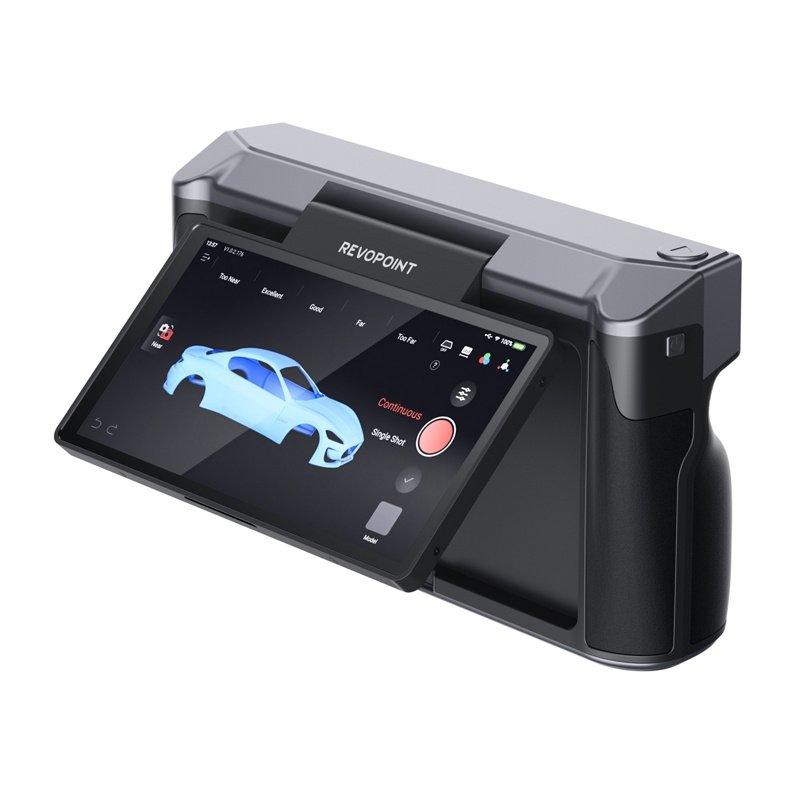

Revopoint Miraco Plus 3D skeneris
Revopoint Miraco Plus ir augstas precizitātes, pārnēsājams 3D skeneris profesionālai objektu digitalizēšanai. Tas apvieno kvadrātkameru infrasarkanās strukturētās gaismas tehnoloģiju, 2× optisko palielinājumu un fotogrammetrisko metroloģiju, lai uzticami fiksētu gan ļoti sīkas detaļas, gan lielus industriālus objektus. Modelis ir saņēmis Red Dot Award 2024 apbalvojumu.
Galvenās priekšrocības
- Augsta precizitāte: viena kadra precizitāte līdz 0,04 mm un precizitāte līdz 0,02 mm.
- Fotogrammetriskā metroloģija: samazina kļūdu uzkrāšanos, savienojot punktu mākoņa fragmentus, un nodrošina fotogrammetrisko garuma precizitāti 0,02 mm + 0,05 mm × L (m).
- Plašs skenēšanas diapazons: piemērots objektiem no 10 × 10 × 10 mm līdz 4 × 4 × 4 m.
- Ātra datu iegūšana: skenēšanas ātrums līdz 20 kadriem sekundē.
- Detalizētas krāsas: 48 MP RGB kamera fiksē dabiskas krāsas un augstas kvalitātes 8K tekstūras.
- Stabils darbs kustībā: integrēts 9 asu IMU palīdz samazināt izplūdumu un vibrāciju ietekmi.
- Ērta vadība: 180° pagriežams 2K AMOLED ekrāns skenēšanas progresa kontrolei reāllaikā.
Pielietojums
Miraco Plus ir piemērots reversajai inženierijai, 3D drukas modeļu sagatavošanai, produktu dizainam, prototipēšanai, kvalitātes kontrolei un digitālai arhivēšanai. Tas var skenēt rotaslietas, skrūves, mazas mehāniskas detaļas, skulptūras, motociklu un automobiļu komponentes, kā arī lielus rūpnieciskus objektus.
Vienkārša četru soļu darba plūsma
- Sagatavošana: uz objekta vai tā tuvumā novieto komplektā iekļautos mērlentes elementus, kodētos mērķus un marķierus.
- Fotografēšana: uzņem objektu no dažādiem leņķiem un augstumiem.
- Punktu mākoņa veidošana un skenēšana: skeneris atpazīst marķierus, apvieno kadrus un veido vienotu punktu mākoni.
- Apstrāde un eksports: izmanto programmatūru modeļa korekcijai, filtrēšanai, rediģēšanai un eksportēšanai uz datoru vai mākoni.
Tehniskā informācija
- Tehnoloģija: kvadrātkameru infrasarkanā strukturētā gaisma ar optisko tālummaiņu un fotogrammetrisko metroloģiju
- Viena kadra precizitāte: 0,02 mm
- Viena kadra accuracy: 0,04 mm
- Fotogrammetrisko garumu precizitāte: 0,02 mm + 0,05 mm × L (m)
- Darba attālums: 100–1000 mm
- Skenēšanas laukums pie 100 mm: 28 × 53 mm
- Skenēšanas laukums pie 1000 mm: 975 × 775 mm
- Skenēšanas ātrums: līdz 20 fps
- Kameras: 2 MP dziļuma kamera un 48 MP RGB kamera
- Procesors: 8 kodolu ARM A76, 2,4 GHz; Mali G52 GPU
- Atmiņa: 32 GB RAM un 256 GB iekšējā krātuve
- Sensors: 9 asu IMU
- Gaismas avots: 1. klases infrasarkanā gaisma
Komplektā
- Revopoint Miraco Plus 3D skeneris
- Mērlentes, magnētiskie un līmējamie marķieri
- Statīvs un rotējošs paliktnis ar pārsegu
- Skenēšanas biste
- 4 kalibrēšanas plāksnes tāla diapazona skenēšanai
- Kalibrēšanas plāksne tuvā diapazona skenēšanai un pārsegi
- 65 W barošanas adapters ar divām USB Type-C pieslēgvietām
- USB Type-C uz HDMI adapters un USB Type-C uz Type-A adapters
- Rokas siksniņa, transportēšanas soma un lietošanas instrukcija
