Īss ievads

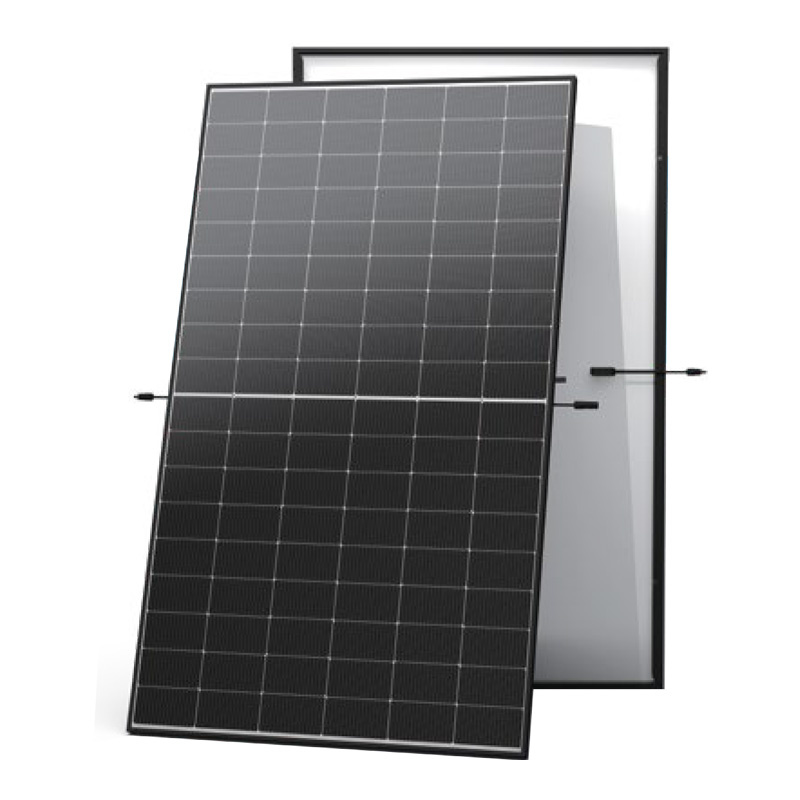

Trina Vertex S+ TSM-510NEG18R.28 ir augstas veiktspējas N tipa monokristālisks fotoelektriskais panelis ar i-TOPCon tehnoloģiju un dubultstikla konstrukciju, kas paredzēts ilgtermiņa darbībai sarežģītos apstākļos. Šajā piedāvājumā ietilpst 6 paneļu komplekts ar nominālo jaudu 510 W katram panelim un efektivitāti līdz 22,9%.
Galvenās priekšrocības
- Vairāk jaudas uz tās pašas virsmas: līdz 510 W un 22,9% efektivitāte palīdz maksimāli izmantot jumta platību.
- i-TOPCon tehnoloģija: uzlabota efektivitāte reālos apstākļos, mazāki jaudas zudumi un stabilāka veiktspēja ilgtermiņā.
- Dubultstikla izturība: 2x 1,6 mm rūdīts stikls, mehāniskā noturība līdz 5400 Pa (pozitīvs spiediens) un 2400 Pa (negatīvs spiediens).
- Piemērots skarbiem apstākļiem: izturība pret sāli, amonjaku, putekļiem un augstu mitrumu; A+C ugunsdrošības klase.
- Stabila veiktspēja gadu desmitiem: zems temperatūras koeficients (-0,29%/°C); prognozēta jaudas saglabāšana pēc 30 gadiem vismaz 87,4%.
- Universāla saderība: piemērots komerciāliem un rūpnieciskiem jumtiem, saderīgs ar populāriem invertoriem, optimizētājiem un montāžas sistēmām.
Pielietojums
- Jumta saules elektrostacijas privātmājām, komerciālām un industriālām ēkām
- Objekti pie jūras vai ar paaugstinātu mitrumu/sāļumu
- Rūpnieciskas teritorijas (amonjaks, putekļi)
- Sistēmas ar invertoriem un optimizētājiem (atbilstoši projektējumam)
Tehniskās detaļas
Komplektācija

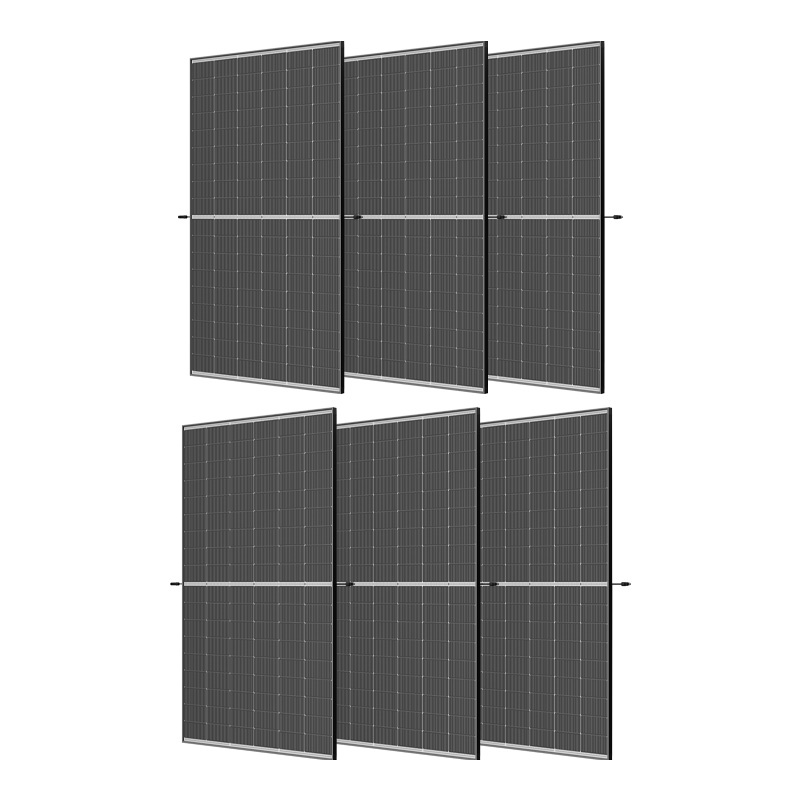

- 6x Trina 510W fotoelektriskie paneļi
Vispārīgi
- Ražotājs: Trina Solar
- Modelis: Vertex S+ TSM-510NEG18R.28
Elektriskie parametri (STC)
- Maksimālā jauda (Pmax): 510 W
- Maks. darba spriegums (Vmp): 33,7 V
- Maks. darba strāva (Imp): 15,14 A
- Atvērtās ķēdes spriegums (Voc): 40,6 V
- Īsslēguma strāva (Isc): 15,93 A
- Moduļa efektivitāte: 22,9%
Elektriskie parametri (NOCT)
- Maksimālā jauda (Pmax): 390 W
- Maks. darba spriegums (Vmp): 31,9 V
- Maks. darba strāva (Imp): 12,21 A
- Atvērtās ķēdes spriegums (Voc): 38,5 V
- Īsslēguma strāva (Isc): 12,84 A
Mehāniskie parametri
- Šūnu tips: monokristāliskais
- Šūnu skaits: 108
- Izmēri: 1961 × 1134 × 30 mm
- Svars: 23,5 kg
- Priekšējais stikls: 1,6 mm rūdīts stikls ar pretatstarojošu pārklājumu (AR)
- Aizmugurējais stikls: 1,6 mm rūdīts stikls, ļoti caurspīdīgs
- Rāmis: 30 mm anodēts alumīnijs, melns
- Sadales kārba: IP68, 3 apvedceļa diodes
- Savienojuma kabeļi: PV kabelis 4,0 mm²; horizontāli 1300 / 1300 mm
Temperatūras indikatori
- NOCT: 43°C (±2°C)
- Jaudas temperatūras koeficients (Pmax): -0,29% / °C
- Sprieguma temperatūras koeficients (Voc): -0,24% / °C
- Strāvas temperatūras koeficients (Isc): +0,04% / °C
Robežvērtības
- Darba temperatūra: no -40°C līdz 85°C
- Maksimālais sistēmas spriegums: 1500 V DC (IEC)
- Maksimālās strāvas aizsardzība: 30 A
