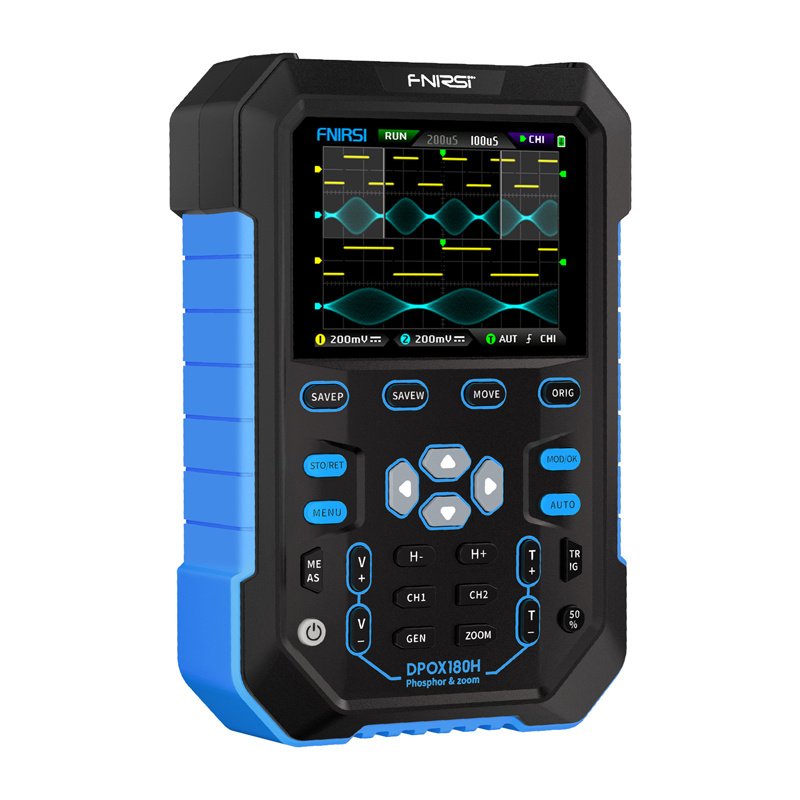

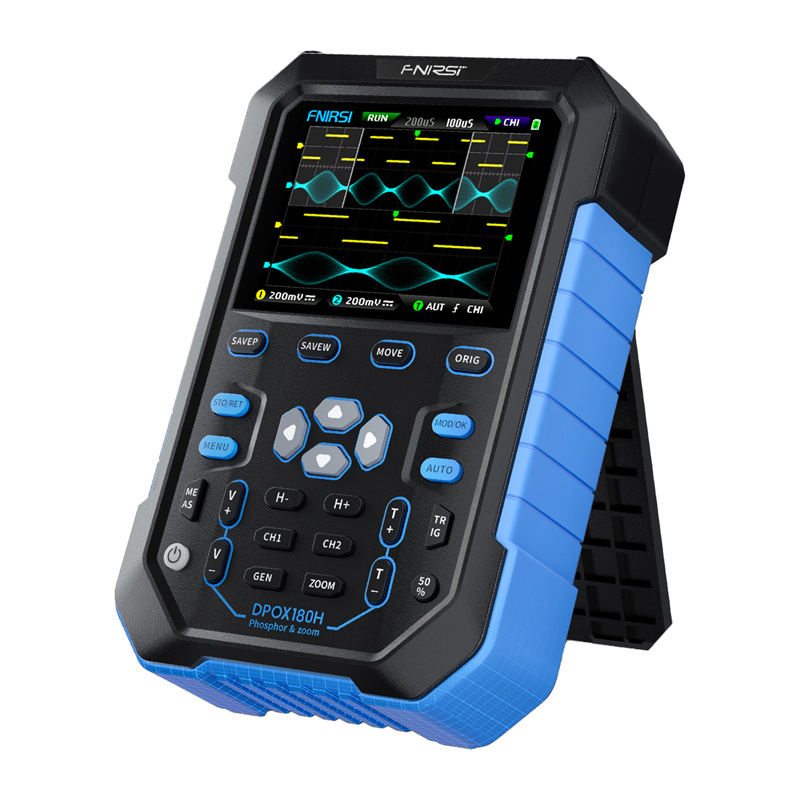

FNIRSI DPOX180H 2-in-1 rokas digitālais fosfora osciloskops
FNIRSI DPOX180H ir kompakts rokas Digital Phosphor Oscilloscope (DPO), kas apvieno 180 MHz divkanālu osciloskopu, 20 MHz DDS funkciju ģeneratoru un signālu analīzes iespējas. Paredzēts mobilam servisam, darbnīcai un laboratorijai, kur nepieciešama ātra diagnostika vienā ierīcē.
Galvenās priekšrocības
- 180 MHz joslas platums un līdz 500 MSPS (1 kanāls) / 250 MSPS (2 kanāli) precīzai ātru signālu mērīšanai.
- Digital Phosphor vizualizācija ar spilgtuma/krāsu intensitāti, kas palīdz pamanīt džiteru, troksni un retus notikumus.
- 50 000 wfms/s augsts atsvaidzes ātrums, lai efektīvāk uztvertu īslaicīgus traucējumus.
- 20 MHz pārslēdzams aparatūras joslas ierobežotājs trokšņu samazināšanai.
- FFT spektra priekšskatījums un X‑Y režīms (Lissajous) kanālu attiecību analīzei.
- Laika bāzes ZOOM 2×–1000× un scroll/roll režīms lēniem procesiem.
- Iebūvēts 20 MHz DDS ģenerators ar 14 viļņu formām un 1 Hz soli.
- Chopping funkcija: iespējams “izgriezt” mērītā signāla fragmentu un izmantot kā ģeneratora izeju (līdz 500 pielāgotiem signāliem).
- Datu saglabāšana: līdz 250 viļņu formām un 90 ekrānattēliem (BMP), eksports caur USB.
- 2.8″ IPS ekrāns, 3000 mAh akumulators (līdz ~4 h), ātra uzlāde 5 V/2 A, ievades aizsardzība līdz 400 V.
Pielietojums
- Elektronikas remonts un diagnostika (impulsu barošanas avoti, digitālās līnijas, sensori).
- Signālu ģenerēšana un testēšana laboratorijā vai izbraukuma darbos.
- Mācībām un prototipēšanai (mērījumi ar kursoriem, AUTO konfigurācija, FFT).
Tehniskās detaļas
- Ražotājs: FNIRSI
- Modelis: DPOX180H
- Tips: rokas digitālais fosfora osciloskops (DPO)
- Kanāli: 2
- Joslas platums: 180 MHz (-3 dB)
- Paraugu ņemšana: 500 MSPS (1CH) / 250 MSPS (2CH)
- Atsvaidze: 50 000 waveforms/s
- Trigera režīmi: Auto / Normal / Single; augošā/krītošā mala
- Joslas ierobežotājs: 20 MHz (pārslēdzams)
- Analīze: FFT, X‑Y režīms
- Laika bāzes ZOOM: 2×–1000×; Scroll/Roll: jā
- Ģenerators: DDS līdz 20 MHz; 14 viļņu formas; 1 Hz solis
- Iekšējā atmiņa: 120 Mbit; līdz 250 viļņu formām; līdz 90 BMP
- Savienojums: USB (datu eksports, FW atjauninājumi)
- Ekrāns: 2.8″ IPS, 320×240
- Ievades aizsardzība: līdz 400 V (surge)
- Barošana: Li‑ion 3000 mAh; līdz ~4 h; uzlāde 5 V/2 A
- Auto izslēgšanās: programmējama (5 min – 2 h)
