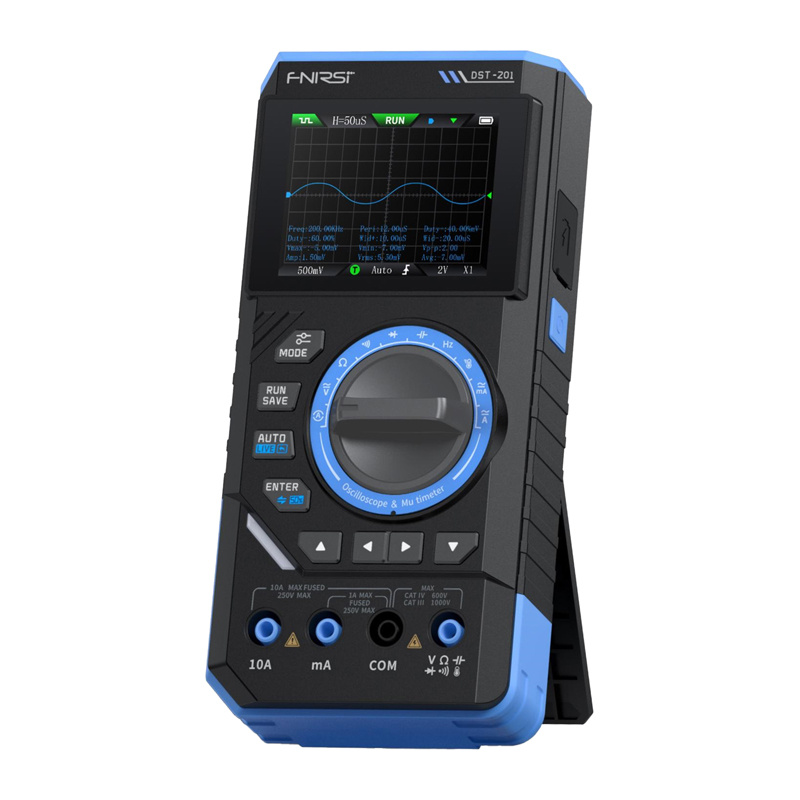

FNIRSI DST-201 — 3-in-1 rokas digitālais multimetrs ar osciloskopu un SigGen
FNIRSI DST-201 apvieno True RMS multimetru, rokas osciloskopu un DDS signāla ģeneratoru (SigGen) vienā kompaktā ierīcē. Tas ļauj ne tikai veikt precīzus mērījumus, bet arī redzēt signālu viļņu formas reāllaikā, reģistrēt datus un aktīvi testēt ķēdes ar testa signālu.
Galvenās priekšrocības
- 3 ierīces vienā: multimetrs + osciloskops + signāla ģenerators.
- Osciloskops: 1 MHz joslas platums, 5 MSa/s paraugu ņemšana, automātiskais/normālais/viena režīmi, bezgalīgs pēcspīdums, viļņu formas noturēšana.
- DDS SigGen: 13 viļņu formas, 0–10 kHz, amplitūda 0,1–3,0 V, darba cikls 0–100%.
- True RMS multimetrs: stabila precizitāte arī izkropļotām viļņu formām; 19 999 skaitījumu izšķirtspēja.
- Datu reģistrēšana un grafiki: tendenču analīze un vērtību izmaiņu attēlošana laika gaitā.
- Skaidrs ekrāns: 2,8″ krāsu TFT ar dienas un nakts režīmiem.
- Mobilitāte: 3000 mAh akumulators, USB-C uzlāde, automātiska izslēgšanās (15/30/60 min).
- Izturība un drošība: pastiprināts korpuss ar silikona pārklājumu un inteliģenta pārslodzes aizsardzība.
Pielietojums
- Barošanas avotu, PWM un impulsu signālu diagnostika.
- Audio, automobiļu elektronikas un vadības ķēžu pārbaude.
- Ātra traucējumu meklēšana lauka apstākļos (viļņu formas skats + mērījumi).
- Aktīva testēšana ar signāla ģeneratoru: filtru regulēšana, pastiprinātāju pārbaude, PWM simulācija.
Tehniskās detaļas
- Ražotājs: FNIRSI
- Modelis: DST-201
- Ierīces tips: 3 vienā rokas digitālais multimetrs (True RMS) + osciloskops + DDS signāla ģenerators
- Ekrāns: 2,8″ krāsu TFT (dienas/nakts režīms)
- Izšķirtspēja: 19 999 skaitījumi
- Osciloskops: 1 MHz, 5 MSa/s, Auto/Normal/Single, bezgalīgs pēcspīdums, viļņu formas noturēšana
- Signālu ģenerators: DDS, 13 viļņu formas, 0–10 kHz, 0,1–3,0 V, darba cikls 0–100%
- Sprieguma mērīšana: DC līdz 1000 V, AC līdz 750 V
- Strāvas mērīšana: AC/DC līdz 9,999 A
- Citi mērījumi: pretestība, kapacitāte, frekvence, temperatūra, diodes tests, nepārtrauktības tests, fāze/vads
- Barošana: 3000 mAh akumulators, USB-C uzlāde, auto izslēgšanās 15/30/60 min
- Korpuss: pastiprināts ar silikona pārklājumu, inteliģenta pārslodzes aizsardzība
Komplektā ietilpst
- FNIRSI DST-201
- P6100 osciloskopa zonde
- Testa vadi
- Zonde ar aligatora klipšiem
- USB kabelis
- Lietotāja rokasgrāmata
