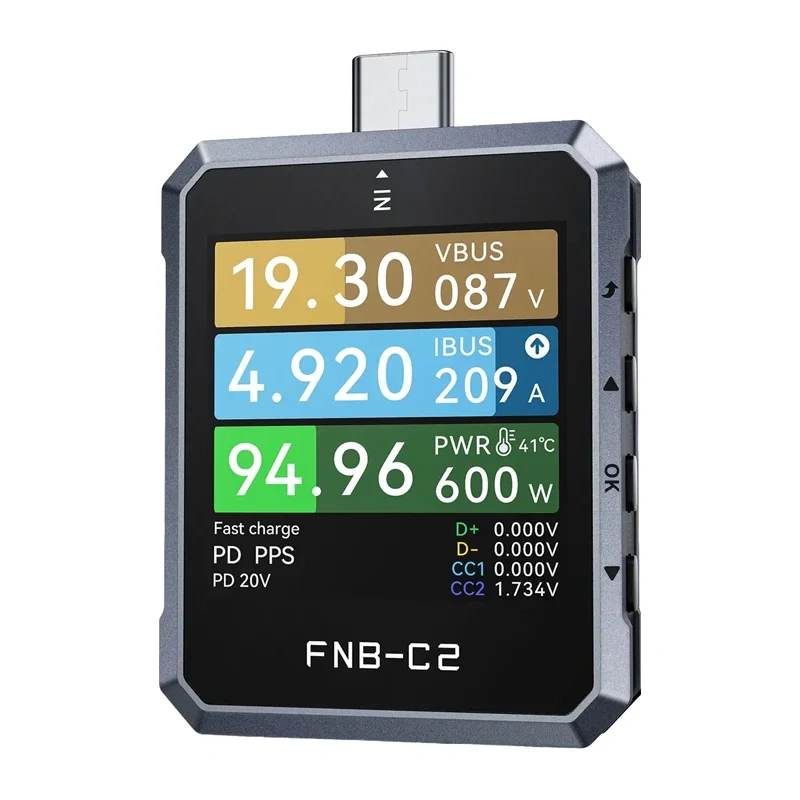

FNIRSI FNB-C2 USB-C testeris
FNIRSI FNB-C2 ir augstas precizitātes USB-C testeris barošanas avotu, lādētāju, powerbanku, USB-C kabeļu un uzlādes procesu pārbaudei. Tas mēra spriegumu, strāvu, jaudu, kapacitāti un patērēto enerģiju, kā arī analizē ātrās uzlādes protokolu saziņu un USB-C kabeļos esošo E-Marker mikroshēmu informāciju.
Galvenās priekšrocības
- Precīzs 20 bitu ADC mērījumiem ar izšķirtspēju līdz 0,000001 V, A un W.
- Mērīšanas diapazons: 4–50 V, 0–6,5 A un līdz 240 W.
- Power Delivery 3.1 EPR atbalsts moderniem 100 W, 140 W un 240 W lādētājiem.
- Ātrās uzlādes protokolu atpazīšana un aktivizēšana.
- USB-C E-Marker datu nolasīšana un kabeļu parametru pārbaude.
- Sprieguma, strāvas, D+ un D− signālu grafiska analīze.
- Sprieguma pulsāciju analīze frekvenču diapazonā no 20 kHz līdz 2 MHz.
- Datu reģistrēšana līdz 9 stundām un 10 neatkarīgi mērījumu statistikas komplekti.
- 1,54 collu krāsu TFT displejs ar automātisku attēla pagriešanu.
- Savietojams ar Windows un macOS bez papildu draiveru instalēšanas.
Ātrās uzlādes un PD analīze
FNB-C2 izmanto atsevišķu Power Delivery komunikācijas mikroshēmu, kas nodrošina stabilu PD 3.1 EPR standarta atbalstu. Ierīce automātiski atpazīst un aktivizē UFCS, Quick Charge 2.0, 3.0, 4 un 5, Huawei FCP un SCP, OPPO VOOC un SVOOC, kā arī VIVO VFCP uzlādes standartus. Testerī iespējams apskatīt Power Delivery sarunu datus starp lādētāju un pievienoto ierīci, lai vieglāk noteiktu saderības vai uzlādes problēmas.
USB-C kabeļu pārbaude
Ierīce nolasa USB-C kabeļu E-Marker mikroshēmās saglabāto informāciju. Tā ļauj pārbaudīt kabeļa tipu, garumu, maksimālo strāvu un jaudu, datu pārraides ātrumu, USB standarta versiju un EPR savietojamību. Tiek atbalstīti 3 A, 5 A, 50 V, EPR, Thunderbolt 3 un Thunderbolt 4 kabeļi. Iespējama arī dažādu kabeļu konfigurāciju simulācija, tostarp 60 W, 100 W un 240 W EPR profiliem.
Pielietojums
- USB-C un USB barošanas adapteru jaudas un stabilitātes pārbaudei.
- Powerbanku, akumulatoru un uzlādes efektivitātes novērtēšanai.
- USB-C kabeļu E-Marker un jaudas parametru pārbaudei.
- Ātrās uzlādes protokolu un Power Delivery saderības diagnostikai.
- Sprieguma kritumu, pulsāciju un nestabilas barošanas avotu darbības noteikšanai.
- Elektronikas remontam, laboratorijas darbiem, servisa diagnostikai un DIY projektiem.
Tehniskās detaļas
- Ražotājs: FNIRSI
- Modelis: FNB-C2
- ADC: 20 bitu
- Sprieguma mērīšana: 4–50 V; izšķirtspēja 0,000001 V; precizitāte ±(0,2‰ + 2)
- Strāvas mērīšana: 0–6,5 A; izšķirtspēja 0,000001 A; precizitāte ±(0,5‰ + 2)
- Jaudas mērīšana: 0–240 W; izšķirtspēja 0,000001 W; precizitāte ±(0,5‰ + 2)
- D+/D− un CC1/CC2 spriegums: 0–3,3 V; izšķirtspēja 0,001 V
- Kapacitātes uzskaite: līdz 9999,99 Ah
- Enerģijas uzskaite: līdz 9999,99 Wh
- Datu ierakstīšana: līdz 9 stundām, ar 1–120 sekunžu intervālu
- Displejs: 1,54 collu TFT-LCD, 240 × 240 pikseļi
- Savienojumi: USB-C spraudnis un ligzda, USB4 Gen3 savietojamība, divvirzienu jaudas mērīšana
Komplektā
- FNIRSI FNB-C2 USB testeris
- Lietotāja rokasgrāmata
