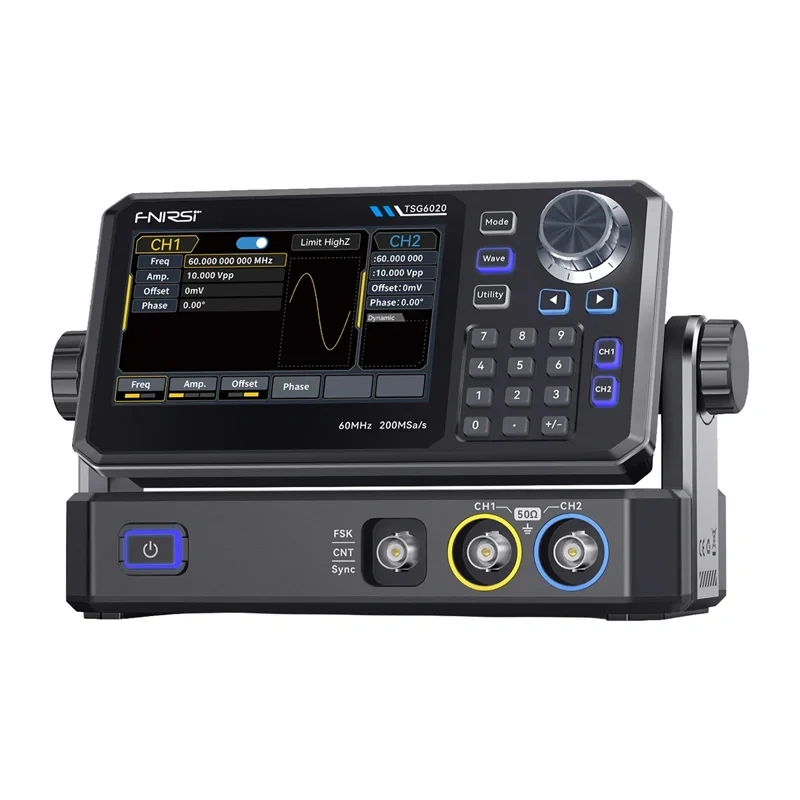

FNIRSI TSG6020 funkciju ģenerators
FNIRSI TSG6020 ir precīzs divkanālu funkciju ģenerators laboratorijām, elektronikas remontam, izstrādei un mācību vajadzībām. Tas vienlaikus ģenerē divus neatkarīgus signālus, piedāvā sinusoidālu signālu frekvenci līdz 60 MHz un nodrošina uzticamu sarežģītu viļņformu atveidi ar 200 MSa/s paraugošanas ātrumu un 14 bitu vertikālo izšķirtspēju.
Galvenās priekšrocības
- 2 neatkarīgi izvades kanāli divu dažādu signālu vienlaicīgai ģenerēšanai.
- Sinusoidālais signāls līdz 60 MHz; kvadrātveida un impulsa signāli līdz 24 MHz.
- 200 MSa/s paraugošanas ātrums un 14 bitu izšķirtspēja precīzai viļņformu reproducēšanai.
- Standarta signāli: sinuss, kvadrāts, zāģveida, impulss, troksnis un līdzstrāvas signāls.
- Patvaļīgu viļņformu izveide un atskaņošana; atmiņā var saglabāt līdz 24 lietotāja viļņformām.
- Modulācijas režīmi: AM, FM, PM, FSK, ASK un PSK.
- Lineāra un logaritmiska frekvences slaucīšana.
- Iebūvēts 7 ciparu frekvences skaitītājs frekvences, perioda un darba cikla mērīšanai.
- 4,3 collu TFT LCD skārienekrāns ar viļņformas priekšskatījumu reāllaikā.
Pielietojums
Ierīce ir piemērota analogo un digitālo elektronisko shēmu pārbaudei, filtru raksturlīkņu analīzei, pastiprinātāju un sensoru testēšanai, radio un digitālo sakaru sistēmu izstrādei, servisa darbiem, laboratorijas mērījumiem un elektronikas apmācībai.
Precīza signālu ģenerēšana
VeriPoint tehnoloģija izmanto paraugošanas ātrumu no 1 µSa/s līdz 200 MSa/s un nodrošina džiteru zem 200 ps, lai precīzi atveidotu arī sarežģītas patvaļīgās viļņformas. ZeroSurge tehnoloģija samazina pārsniegumu kvadrātveida, impulsa un zāģveida signāliem līdz mazāk nekā 1%; kāpuma un krituma laiks nepārsniedz 13,5 ns.
Tehniskā informācija
- Modelis: FNIRSI TSG6020
- Kanālu skaits: 2
- Maksimālā izvades frekvence: 60 MHz
- Sinusoidālā signāla frekvence: 1 µHz–60 MHz
- Kvadrātveida un impulsa signāla frekvence: 1 µHz–24 MHz
- Paraugošanas ātrums: 200 MSa/s
- Vertikālā izšķirtspēja: 14 biti
- Maksimālā amplitūda: 20 Vpp zem 10 MHz; 10 Vpp virs 10 MHz pie augstas pretestības slodzes
- Modulācija: AM, FM, PM, FSK, ASK, PSK
- Slaucīšana: lineāra un logaritmiska; 1 ms–500 s
- Frekvences skaitītājs: 7 ciparu
- Ekrāns: 4,3" TFT LCD, 480 × 272
- Sinhronizācijas izvade: TTL saderīga
Komplektā
- FNIRSI TSG6020 funkciju ģenerators
- Barošanas adapters
- USB Type-C uzlādes kabelis
- Datu kabelis
- Mērīšanas vads
- Krokodilspailes
- Lietotāja rokasgrāmata
