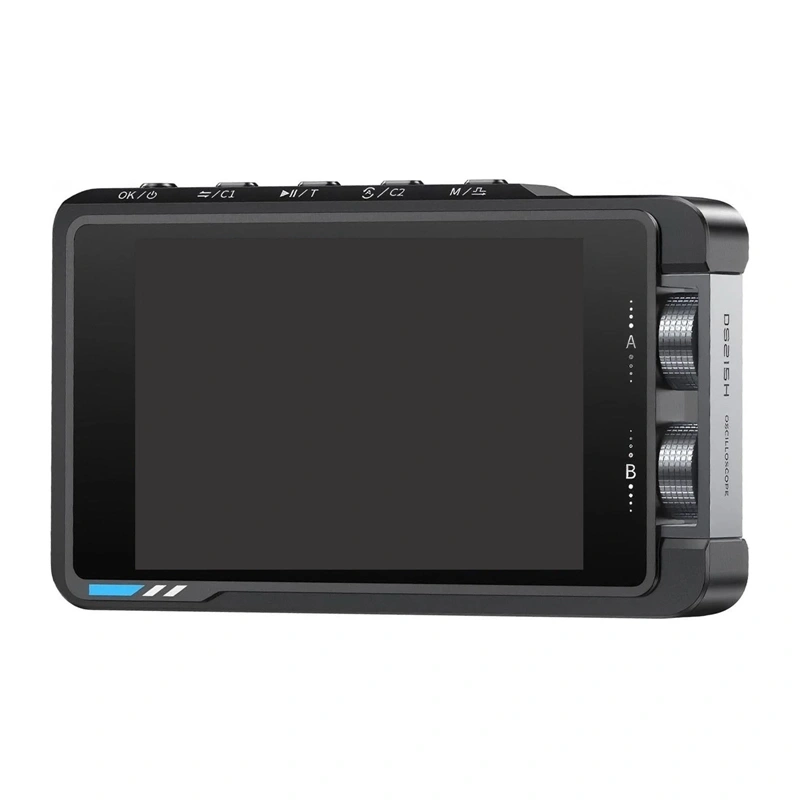

FNIRSI DS215H portatīvais osciloskops ar signālu ģeneratoru
FNIRSI DS215H ir kompakts divkanālu digitālais osciloskops, kas apvieno 50 MHz osciloskopu un iebūvētu funkciju ģeneratoru vienā pārnēsājamā ierīcē. Tas ir piemērots elektronikas ķēžu projektēšanai, remontam, diagnostikai, testēšanai un signālu analīzei gan darbnīcā, gan izbraukuma darbā.
Galvenās priekšrocības
- Divi mērīšanas kanāli ērtai vairāku signālu vienlaicīgai novērošanai.
- 50 MHz analogā joslas platums un līdz 250 MSa/s reāllaika paraugošanas ātrums.
- Iebūvēts funkciju ģenerators ar frekvenci no 0 līdz 50 kHz un vairākiem signālu veidiem.
- 3,5 collu krāsu IPS ekrāns ar 480 × 320 pikseļu izšķirtspēju skaidrai viļņu formu attēlošanai.
- Kompakts korpuss un 1500 mAh akumulators — līdz 4 stundām darbības ar vienu uzlādi.
- Ieejas sprieguma aizsardzība līdz ±400 V drošākiem mērījumiem.
- Ekrānattēlu saglabāšanas funkcija mērījumu dokumentēšanai un vēlākai analīzei.
Osciloskopa iespējas
Ierīce izmanto FPGA, MCU un ADC arhitektūru, nodrošinot stabilu darbību un precīzu signālu attēlojumu. Tā ļauj analizēt īslaicīgas signāla izmaiņas, sprieguma līmeņus, frekvenci, darba ciklu un citus elektriskos parametrus.
- Joslas platums: 50 MHz
- Reāllaika paraugošanas ātrums: 250 MSa/s
- Vertikālā jutība: 10 mV/div līdz 10 V/div
- Laika bāze: 20 ns/div līdz 20 s/div
- Vertikālā izšķirtspēja: 8 biti
- Ieejas pretestība: 1 MΩ
- Ieejas sakabe: AC/DC
- Zondes vājinājums: 1× / 10×
- Trigera režīmi: Auto, Normal, Single
- Trigera tips: augošā vai krītošā mala
- Maksimālais ieejas spriegums: ±400 V
Funkciju ģenerators
Iebūvētais signālu ģenerators atbalsta 13 viļņu formu veidus, tādēļ osciloskopu var izmantot arī elektronisko shēmu pārbaudei un izstrādei. Iespējams regulēt frekvenci, amplitūdu un taisnstūra signāla darba ciklu.
- Frekvenču diapazons: 0–50 kHz
- Frekvences regulēšanas solis: 1 Hz
- Amplitūda: 0,1–3,0 V
- Taisnstūra signāla darba cikls: 0–100%
Pielietojums
FNIRSI DS215H ir noderīgs elektronikas entuziastiem, servisniekiem, elektroniķiem, inženieriem un izstrādātājiem. To var izmantot barošanas avotu, sensoru, audio ķēžu, vadības sistēmu, mikrokontrolleru projektu un dažādu elektronisko mezglu diagnostikai.
Tehniskā informācija
- Modelis: FNIRSI DS215H
- Displejs: 3,5" krāsu IPS, 480 × 320 px
- Barošana: USB-C, 5 V / 1 A
- Akumulators: 1500 mAh litija jonu
- Darbības laiks: līdz 4 stundām
- Izmēri: aptuveni 66 × 110 × 19,5 mm
- Svars: aptuveni 138 g
- Drošības standarts: GB/T 15289-2013
Komplektā
- FNIRSI DS215H osciloskops
- Osciloskopa zonde
- Testēšanas vads ar krokodīlspailēm
- USB-C kabelis
- BNC adapters
- Lietotāja rokasgrāmata
