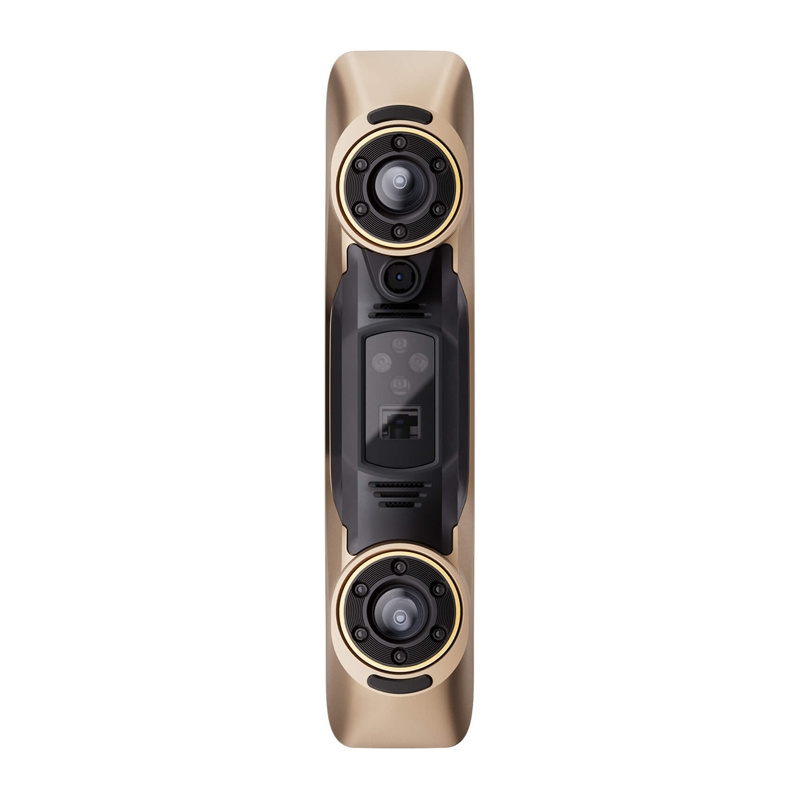

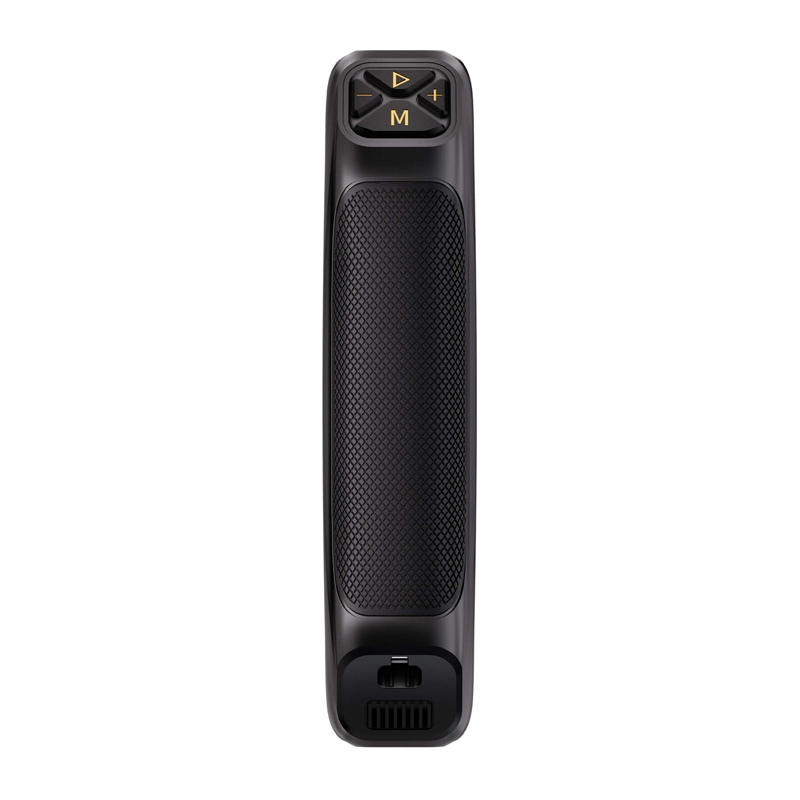

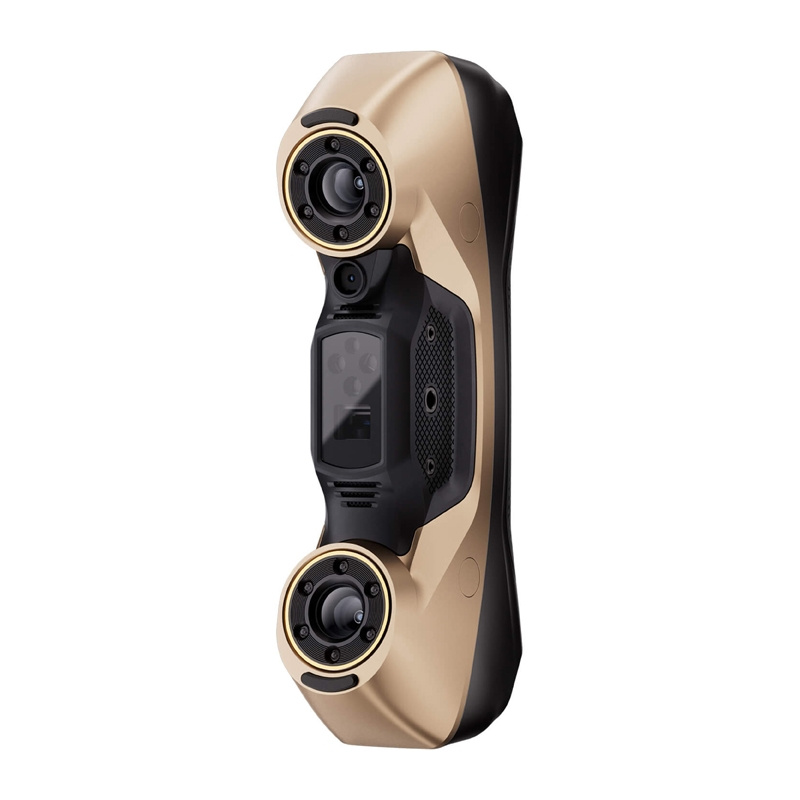

Revopoint MetroY Ultra 3D skeneris – CMM Edition
Revopoint MetroY Ultra CMM Edition ir industriālās klases 3D skeneris profesionālai objektu digitalizācijai, reversajai inženierijai un kvalitātes kontrolei. Tas apvieno vairāku līniju zilo lāzeru un pilna lauka strukturēto zilo gaismu, lai iegūtu ātrus, detalizētus un ļoti precīzus 3D datus.
CMM Edition komplektācija ir paredzēta metrologijas uzdevumiem: tā ietver sfēru kalibrācijas plati precizitātes pārbaudei un Revo Measure programmatūras 1 gada licenci detalizētai mērīšanai, analīzei un atskaišu sagatavošanai.
Galvenās priekšrocības
- Augsta precizitāte: viena kadra precizitāte līdz 0,015 mm un tilpuma precizitāte 0,015 mm + 0,04 mm × L (m).
- Ātra datu iegūšana: līdz 90 FPS ar NVIDIA GPU un līdz 3 000 000 punktu/s vairāku līniju režīmā.
- Strukturētās gaismas skenēšana: līdz 7 000 000 punktu/s ātrai lielāku virsmu fiksēšanai.
- Pieci skenēšanas režīmi: ātrās 34 krusteniskās līnijas, 15 paralēlās līnijas detaļām, viena līnija dziļiem caurumiem, pilna lauka strukturētā gaisma un automātisks režīms ar rotējošo galdu.
- Darbs spilgtā apgaismojumā: vairāku līniju lāzera režīms darbojas apgaismojumā līdz 100 000 luksiem.
- Bezvadu darba iespēja: Wi-Fi 6 savienojums nodrošina ātru datu pārraidi un skenēšanas procesa uzraudzību vairākās ierīcēs.
- CMM pārbaude: viena klikšķa mērījums starp metrologijas klases kalibrācijas plāksnes sfēru centriem ātrai skenera precizitātes verifikācijai.
Pielietojums
- Reversā inženierija un CAD modeļu izveide.
- Ražošanas detaļu kvalitātes kontrole un noviržu analīze.
- Prototipu izstrāde un 3D drukas darba plūsmas.
- Mazu detaļu, sarežģītu formu, dziļu atveru un lielāku komponentu digitalizācija.
- Metrologiskie mērījumi, salīdzināšana ar references datiem un kvalitātes atskaišu sagatavošana.
Tehniskās detaļas
- Ražotājs: Revopoint
- Modelis: MetroY Ultra
- Viena kadra precizitāte: līdz 0,01 mm
- Viena kadra accuracy: līdz 0,015 mm
- Tilpuma precizitāte: 0,015 mm + 0,04 mm × L (m)
- Punktu attālums: līdz 0,05 mm
- Darba attālums: 200–400 mm
- Skenēšanas laukums: 152 × 138 mm pie 200 mm; 332 × 276 mm pie 400 mm
- Minimālais skenēšanas tilpums: 10 × 10 × 10 mm
- Maksimālais skenēšanas tilpums: 2 × 2 × 2 m
- Skenēšanas ātrums: līdz 90 FPS ar NVIDIA GPU, līdz 60 FPS ar CPU
- RGB kamera: 2 MP
- Procesors: 4 kodolu ARM, 2,0 GHz
- Gaismas avoti: 34 zilas krusteniskās līnijas, 15 zilas paralēlās līnijas, 1 zila līnija dziļiem caurumiem un 62 līniju pilna lauka zilā strukturētā gaisma
- Apgaismojums: 12 zilas LED
- Izmēri: 211 × 94 × 47 mm
- Svars: 450 g
Komplektā
- Revopoint MetroY Ultra 3D skeneris
- Statīvs
- USB Type-C uz Type-C kabelis
- Barošanas adapteris
- Modeļa paraugs
- 6 mm marķieri, 500 gab.
- Divu asu rotējošais galds
- Pārnēsāšanas futrālis
- Kalibrācijas plate
- Mobile Kit, 4. paaudze
- Kalibrācijas plate ar sfērām
- Revo Measure programmatūra ar 1 gada licenci
