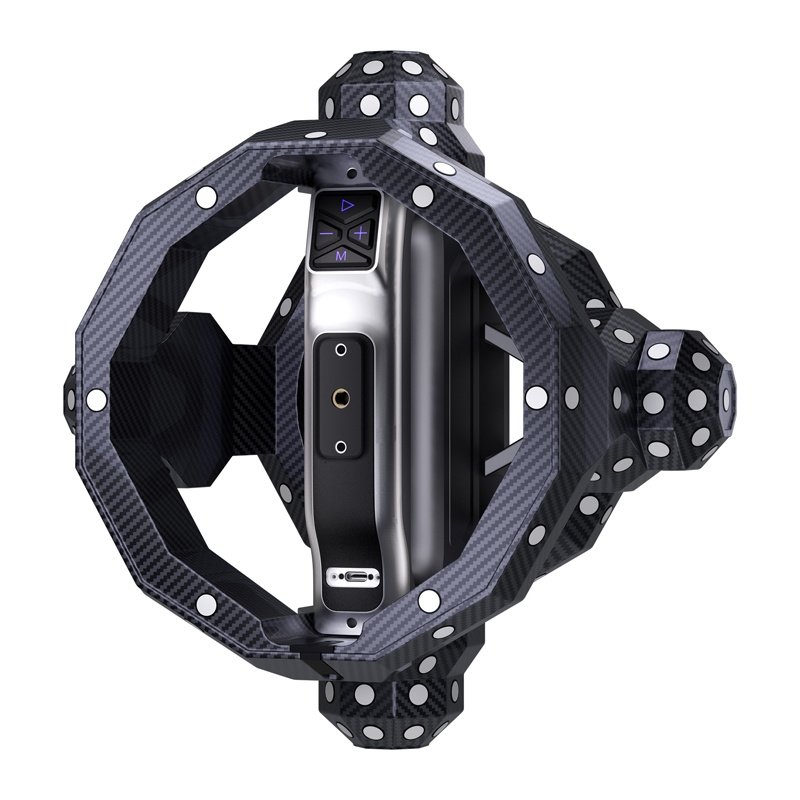

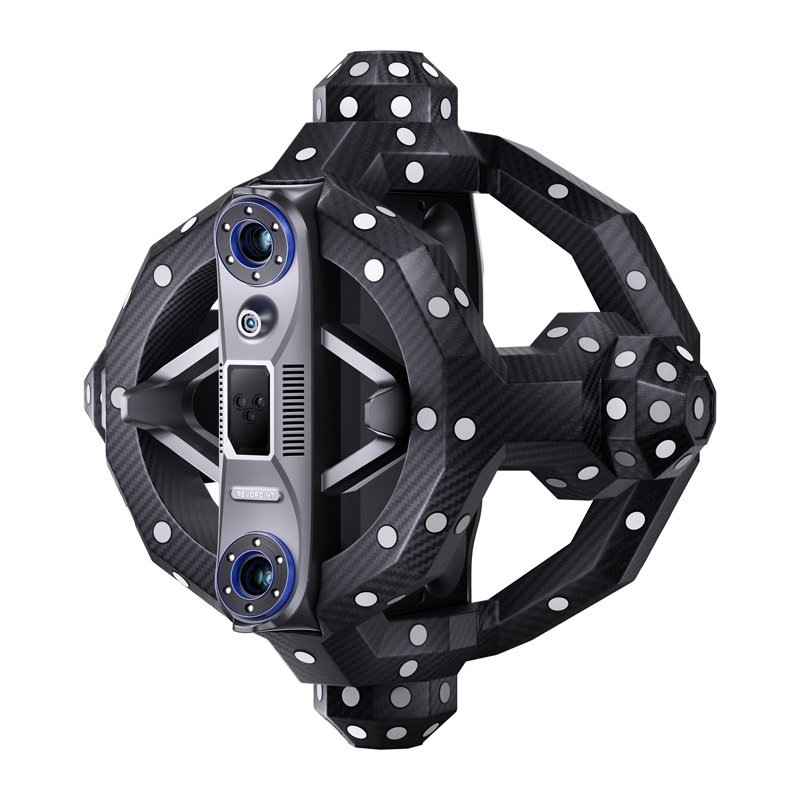

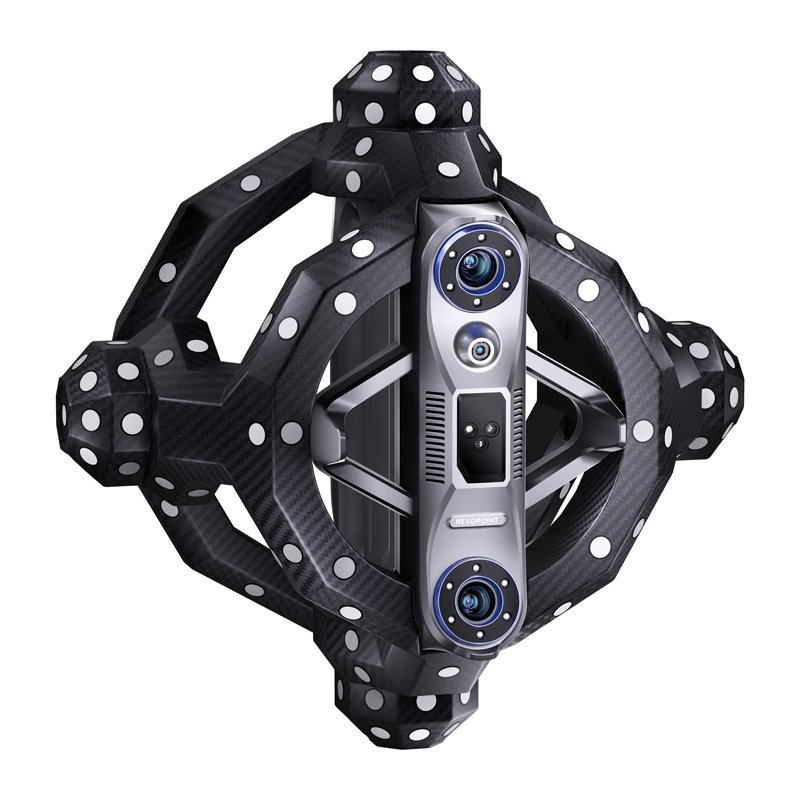

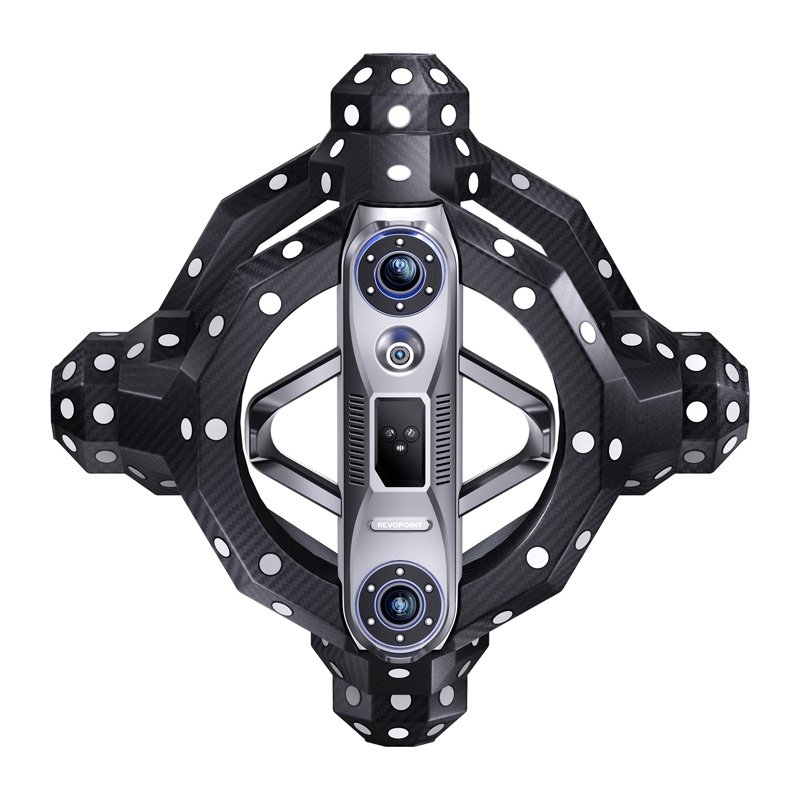

Revopoint Trackit optiskais 3D skeneris
Revopoint Trackit ir profesionāla 3D skenēšanas sistēma, kas apvieno augstas precizitātes optisko skeneri ar inteliģentu telpiskās pozīcijas izsekošanas sistēmu. Tā nodrošina ātru, stabilu un atkārtojamu mazu detaļu, mehānismu komponentu un lielu objektu digitalizāciju, bieži bez pozīcijas marķieru izmantošanas.
Sistēma ir piemērota inženieriem, CAD dizaineriem, kvalitātes kontroles speciālistiem, ražošanas uzņēmumiem, tehniskajām mācību iestādēm un pētniecības vajadzībām.
Galvenās priekšrocības
- Augsta precizitāte: viena kadra precizitāte līdz 0,02 mm un punktu attālums pēc punktu mākoņa apvienošanas līdz 0,05 mm.
- Ļoti ātra datu iegūšana: līdz 1 500 000 punktiem sekundē efektīvai objektu digitalizācijai.
- Zilo lāzeru sistēma: 30 zilās lāzera līnijas un viena atsevišķa zilā lāzera līnija detalizētai virsmas uztveršanai.
- Skenēšana bez marķieriem: Track Scan režīms nodrošina reāllaika skenera pozīcijas un leņķa izsekošanu.
- Automātiska kalibrācija: divu asu gimbalu sistēma palīdz uzturēt precīzu skenera un trekera savstarpējo ģeometriju.
- Mobilitāte: viegla, izturīga konstrukcija, statīvi un divi transportēšanas koferi ar riteņiem.
Skenēšanas režīmi
- Track Scan: reāllaika skenēšana bez marķieriem maziem un vidējiem objektiem.
- Multi-Position Scan: lielu objektu skenēšana pa sekcijām ar automātisku punktu mākoņu apvienošanu.
- Marker Scan: magnētisko vai pašlīmējošo marķieru izmantošana sarežģītām virsmām un papildu nolasījuma stabilitātei.
Pielietojums
- Kvalitātes kontrole, metrologija un ģeometrijas salīdzināšana.
- Reversā inženierija un detaļu digitalizācija bez rasējumiem.
- CAD/CAM modelēšana, prototipēšana un 3D modeļu sagatavošana.
- Ražošanas detaļu, automobiļu virsbūves elementu un mašīnu komponentu skenēšana.
- Tehniskā izglītība, zinātniskā pētniecība un industriāli mērījumi.
Revo Trackit programmatūra
Revo Trackit programmatūra ļauj vadīt skenēšanas procesu, automātiski pielāgot dziļuma kameru ekspozīciju un reāllaikā uzraudzīt savākto punktu kvalitāti. Skenēšanu iespējams apturēt un turpināt, bet programmatūra automātiski apvieno punktu mākoņus un palīdz izveidot modeļa tīklu. Gatavos datus iespējams eksportēt PLY, OBJ, STL, ASC, 3MF, GLTF un FBX formātos.
Tehniskās detaļas
- Modelis: Revopoint TRACKIT.
- Skenera precizitāte: 0,02 mm viena kadra precizitāte.
- Punktu attālums: līdz 0,05 mm pēc punktu mākoņa apvienošanas.
- Skenēšanas ātrums: līdz 1 500 000 punktiem sekundē.
- Skenera darba attālums: 200–400 mm.
- Skenēšanas laukums: 160 × 70 mm pie 200 mm; 320 × 215 mm pie 400 mm.
- Ieteicamais objekta izmērs: 0,01–6 m.
- Izsekošanas tilpums: 11 m³.
- Trekera tilpuma precizitāte: 0,025 mm + 0,04 mm × L (m).
- Skenera svars: 1,2 kg.
- Trekera svars: 1,8 kg.
- Darba temperatūra: 0 līdz 40 °C.
- Materiāli: oglekļa šķiedras rāmis un polikarbonāta korpuss.
- Datora savienojums: USB 3.0 vai jaunāks.
- Sistēmas prasības: Windows 10 vai Windows 11 64 bitu datoram ar x86_64 arhitektūru; ieteicams Intel Core i9 12. paaudzes vai jaunāks procesors, 64 GB RAM un NVIDIA RTX 4060 videokarte ar vismaz 8 GB VRAM.
Komplektā
- Tracker telpiskās izsekošanas ierīce.
- 3D skeneris.
- Divu asu gimbali automātiskai trekera un skenera kalibrācijai.
- Statīvi trekeram, skenerim un kalibrācijas platei.
- Kalibrācijas plate un kalibrācijas stienis.
- Strāvas adapteris un nepieciešamie savienojuma kabeļi.
- Magnētiskie marķieri, magnētiskais enkura bloks un pozicionēšanas paklājs.
- USB zibatmiņa.
- Transportēšanas koferi trekeram un skenerim ar riteņiem.
- Ātrās lietošanas pamācība, sertifikāts un garantijas karte.
