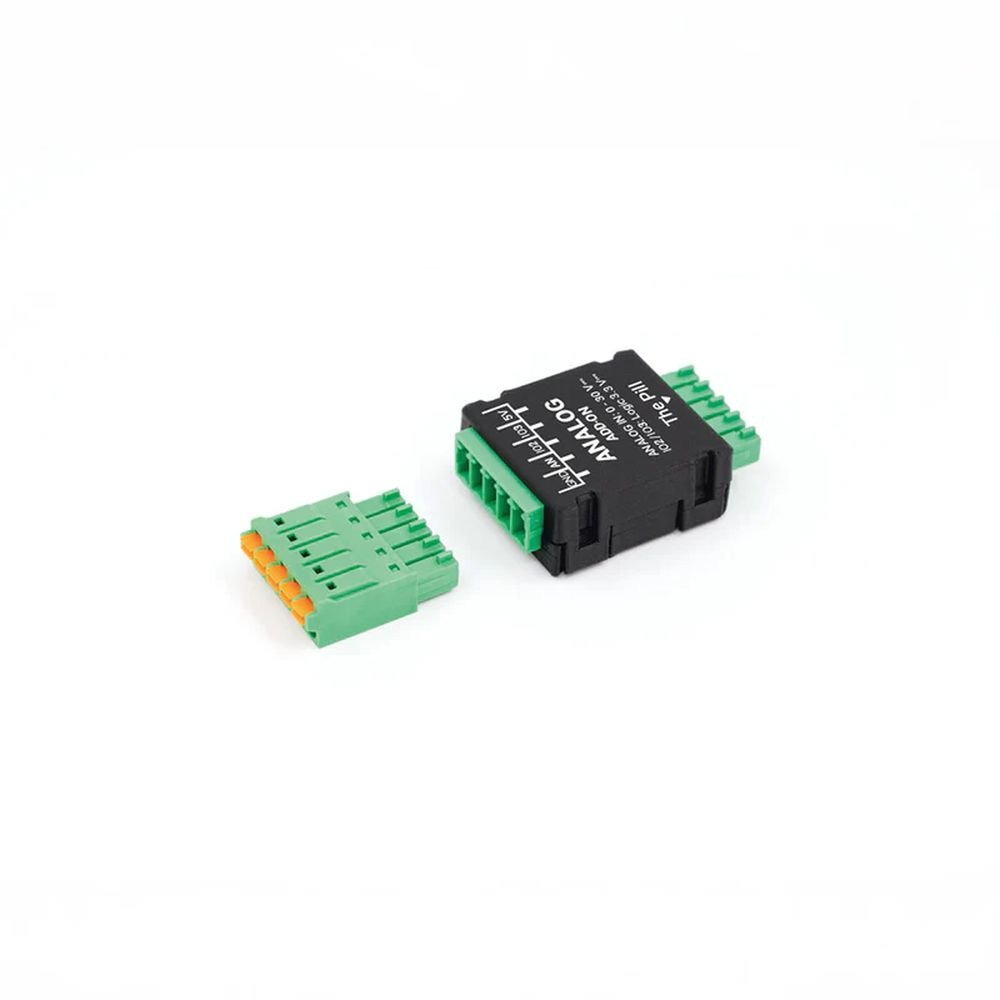

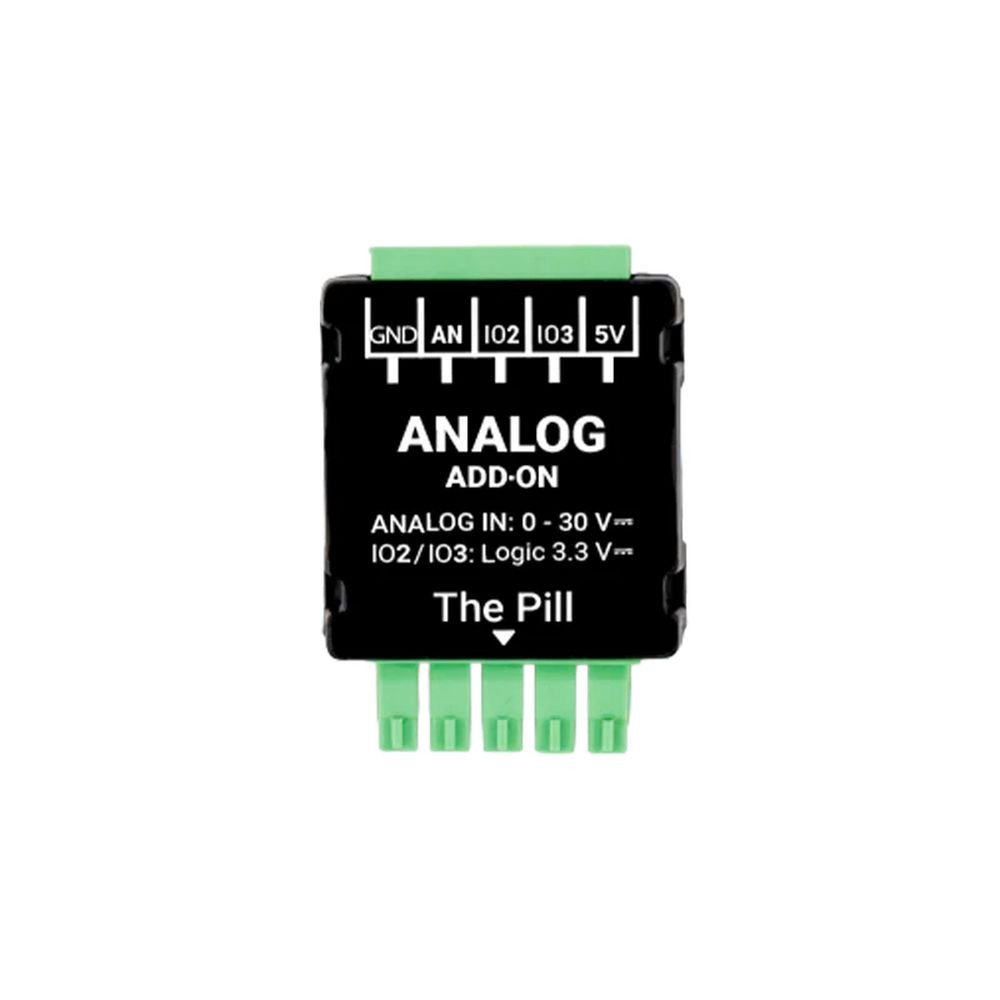

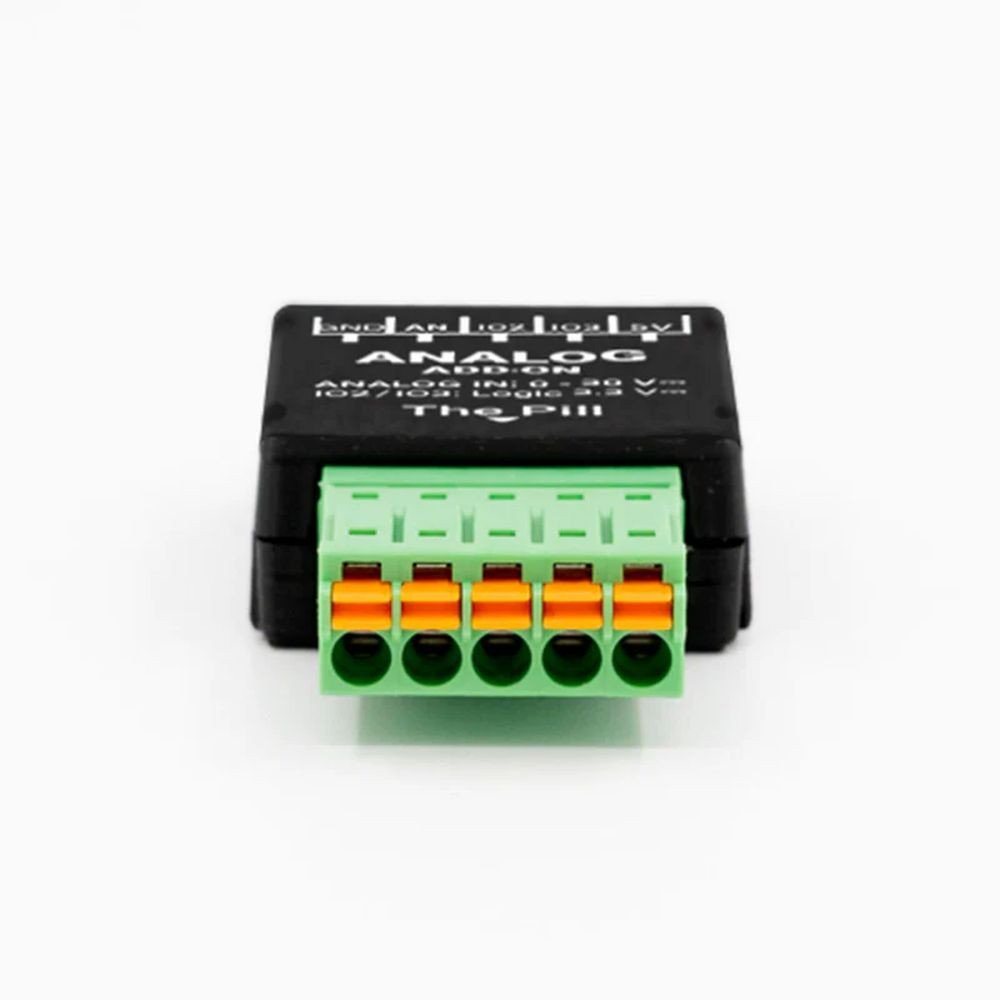

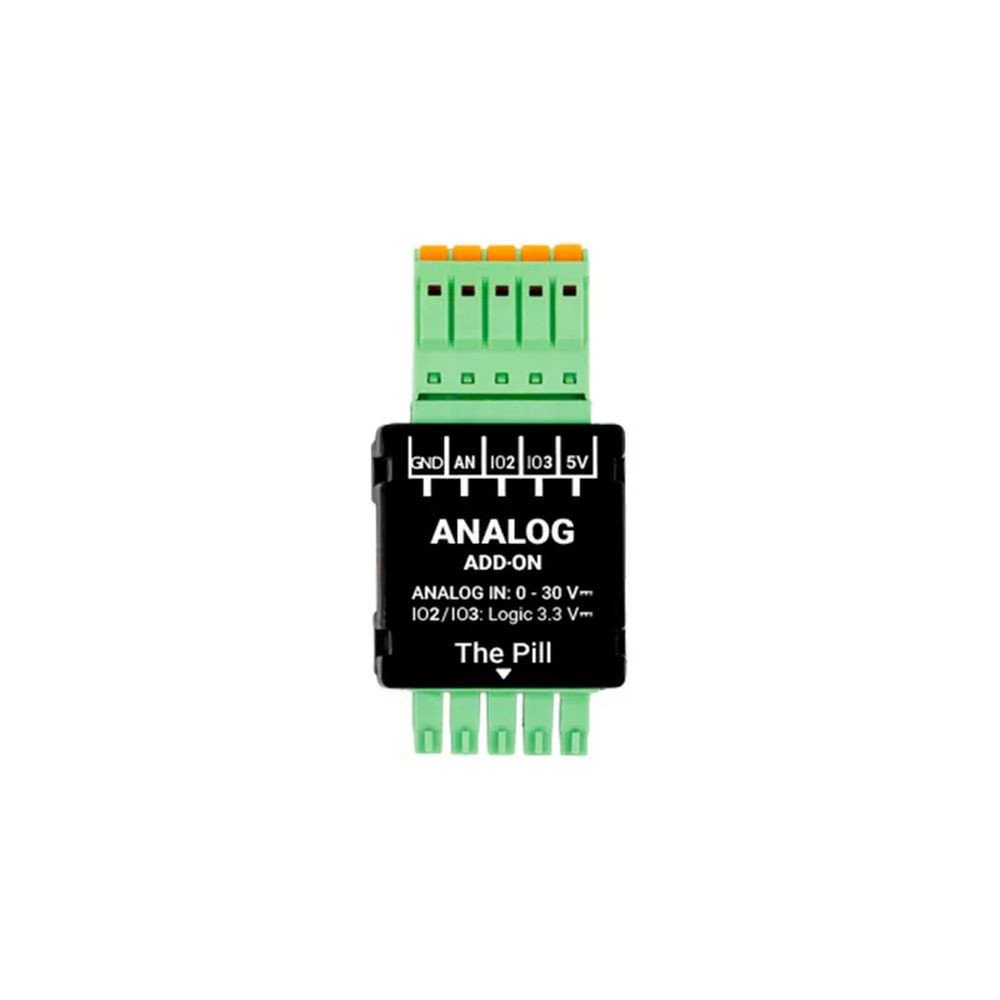

Shelly Analog 0–30V Add-on
Shelly Analog 0–30V Add-on ir analogās sprieguma mērīšanas paplašinājuma modulis, kas paredzēts tikai lietošanai ar The Pill by Shelly daudzfunkcionālo ievades ierīci. Tas paplašina pamata ierīces 0–2,5 V mērīšanas iespējas, ļaujot precīzi uzraudzīt līdzstrāvas spriegumu diapazonā no 0 līdz 30 V.
Kompaktais modulis ir piemērots bateriju, saules enerģijas sistēmu, zemsprieguma līdzstrāvas ķēžu un analogo sensoru signālu uzraudzībai. Plug & Play savienojums ļauj to ātri pievienot The Pill ierīcei DIY, viedās mājas un industriālās automatizācijas projektos.
Galvenās priekšrocības
- Plašs mērīšanas diapazons: līdzstrāvas sprieguma mērīšana no 0 līdz 30 V.
- Paplašina The Pill funkcionalitāti: piemērots lietošanai ar The Pill by Shelly daudzfunkcionālo ievades moduli.
- Precīza uzraudzība: mērījumu precizitāte ±(2% + 5d).
- 2 digitālie I/O porti: konfigurējamas IO2 un IO3 pieslēgvietas ar 3,3 V loģikas līmeni.
- 5 V izvade: var izmantot ārējo sensoru vai The Pill ierīces barošanai.
- Plug & Play: vienkārša un ātra pievienošana bez sarežģītas uzstādīšanas.
Pielietojums

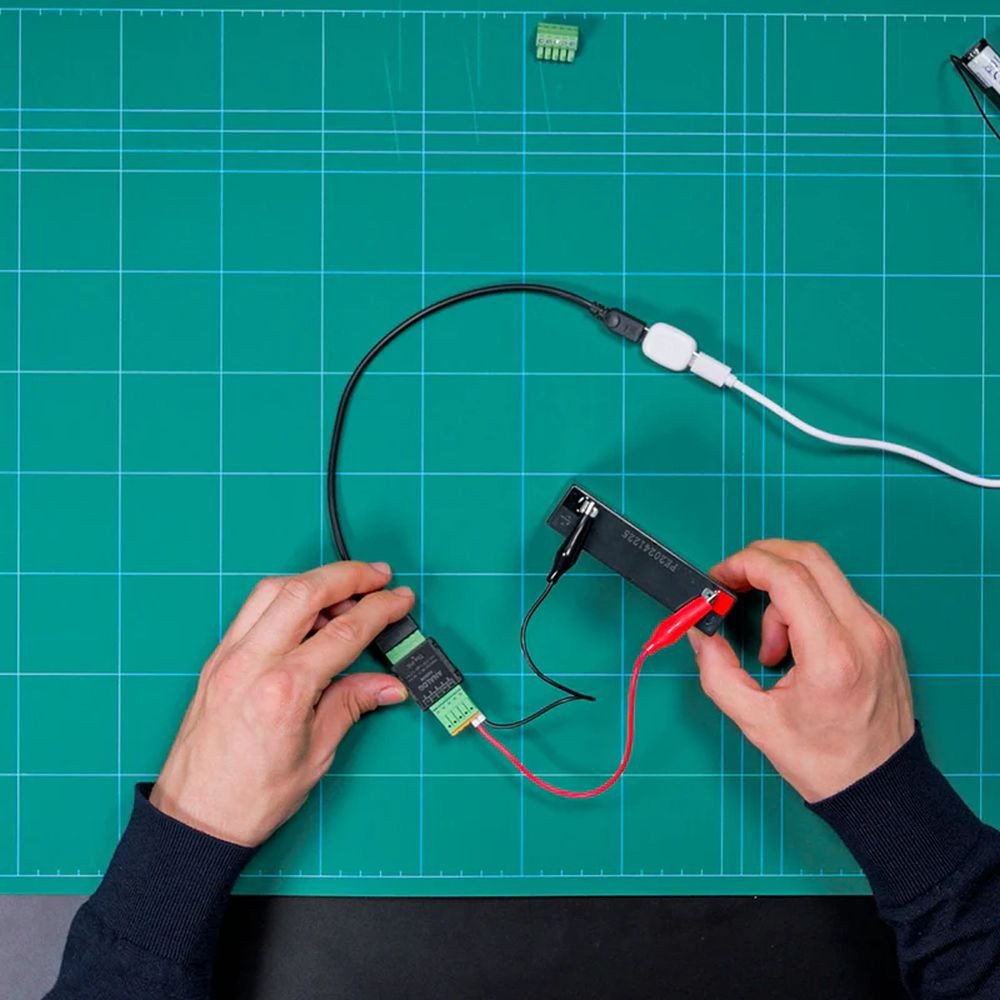

- 3,7 V, 12 V un 24 V akumulatoru sprieguma uzraudzība.
- Saules paneļu, uzlādes sistēmu un citu DC ķēžu monitorings.
- Analogo sensoru sprieguma signālu nolasīšana.
- Automatizācijas scenāriju aktivizēšana pēc izmērītā sprieguma.
- Sprieguma datu apkopošana un apstrāde viedās mājas vai industriālās automatizācijas sistēmās.
Tehniskā informācija
- Produkts: Shelly Analog 0–30V Add-on
- Tips: analogās ievades paplašinājuma modulis
- Saderība: The Pill by Shelly
- Analoga mērīšanas diapazons: 0–30 V DC
- Mērījumu precizitāte: ±(2% + 5d)
- Digitālie I/O: 2 konfigurējamas pieslēgvietas (IO2, IO3), 3,3 V loģikas līmenis
- Digitālās ieejas sliekšņi: LOW < 0,83 V, HIGH > 2,48 V
- Maksimālais ieejas spriegums: 3,3 V
- Maksimālais komutācijas spriegums: 3,3 V
- Maksimālā komutācijas strāva: 20 mA
- Barošana: 5 V no The Pill vai 5 V izvade sensoriem
- Izmēri: 36,5 × 26,5 × 11,5 mm
- Svars: 8 g
- Krāsa: melna
- Darba temperatūra: 0 °C līdz +40 °C
- Uzglabāšanas temperatūra: -20 °C līdz +40 °C
- Mitrums: 30–70% RH
- Maksimālais uzstādīšanas augstums: 2000 m
Piezīme: modulis nav patstāvīga viedā ierīce un tā darbībai nepieciešams The Pill by Shelly.
