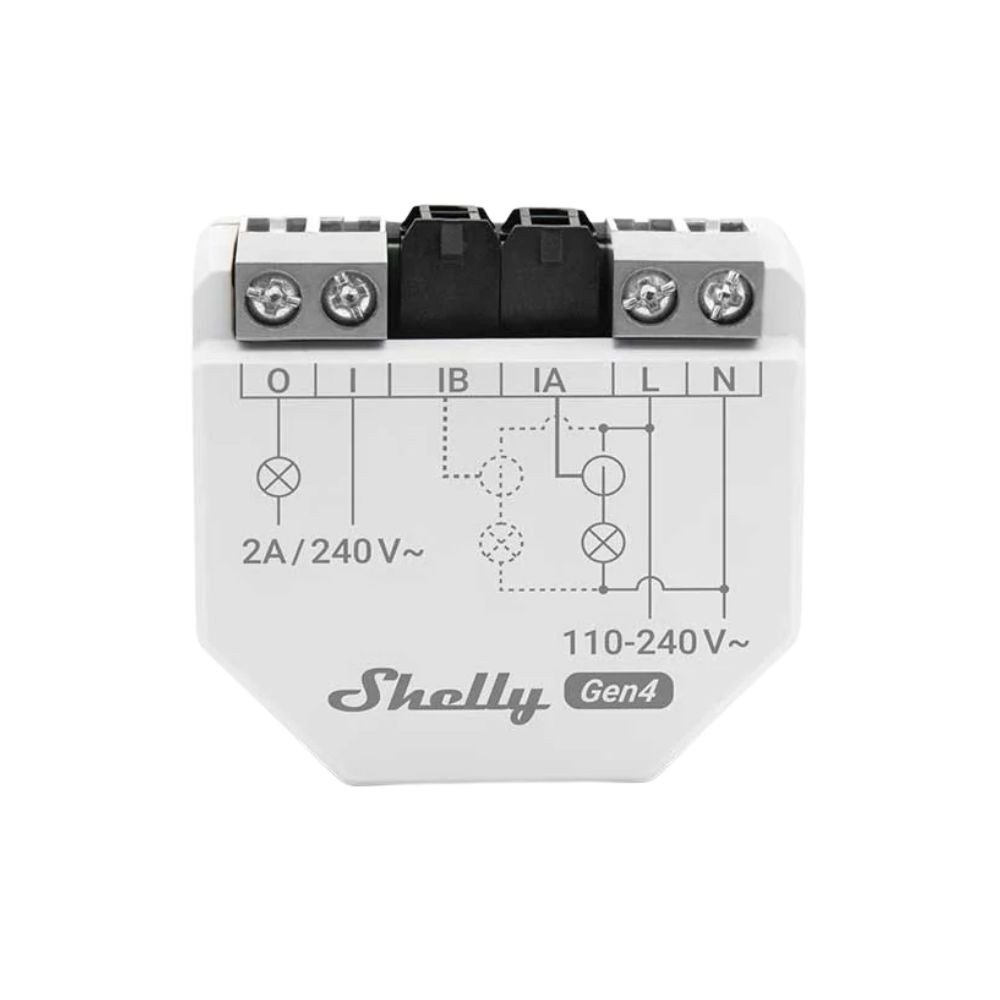

Shelly EM Gen4 – vieds divkanālu enerģijas skaitītājs
Shelly EM Gen4 ir kompakts vienfāzes elektroenerģijas skaitītājs divu neatkarīgu ķēžu vai patērētāju uzraudzībai. Tas izmanto neinvazīvus strāvas transformatorus (CT), tādēļ strāvas mērīšanai nav nepieciešams pārgriezt vadus. Komplektā ir iekļauts viens 50 A CT strāvas transformators; ierīce atbalsta arī 80 A un 120 A CT transformatorus.
Ierīce reāllaikā mēra spriegumu, strāvu, aktīvo un šķietamo jaudu, aktīvo un šķietamo enerģiju, kā arī jaudas koeficientu. Mērījumu vēsture tiek saglabāta lokāli līdz 30 dienām ar 1 minūtes izšķirtspēju.
Galvenās priekšrocības
- Divi mērīšanas kanāli: vienlaikus uzrauga divas atsevišķas vienfāzes ķēdes vai slodzes.
- Neinvazīva mērīšana: CT transformatori ļauj uzraudzīt strāvu bez elektroinstalācijas pārtraukšanas.
- Daudzprotokolu savienojamība: Wi-Fi 6, Bluetooth 5 LE, Zigbee un Matter atbalsts.
- Lokāla darbība: konfigurācija, vadība un datu piekļuve iespējama lokāli, izmantojot tīmekļa saskarni, MQTT un API.
- 30 dienu datu vēsture: iekšējā atmiņā saglabā mērījumus ar 1 minūtes intervālu; pieejams CSV un JSON eksports.
- Sausā kontakta relejs: 2 A releja izeja ārēja kontaktora vadībai un automatizācijām pēc patēriņa, grafika vai citiem nosacījumiem.
- Zigbee retranslators: palīdz paplašināt Zigbee tīkla pārklājumu.
- Aizsardzības funkcijas: aizsardzība pret pārkaršanu, pārspriegumu, pārslodzi un pārstrāvu.
Pielietojums
- Mājas kopējā elektroenerģijas patēriņa uzraudzība.
- Atsevišķu ķēžu, piemēram, siltumsūkņa, boileru, kondicionieru, virtuves vai darbnīcas slodžu mērīšana.
- Dzīvokļu, biroju, īres objektu un nelielu komerctelpu enerģijas monitorings.
- Patēriņa automatizācija, piemēram, ārēja kontaktora atslēgšana pie noteiktas jaudas robežas.
- Integrācija Home Assistant, openHAB, ioBroker, Domoticz, Hubitat, HomeSeer, Node-RED un citās automatizācijas sistēmās.
Vadība un integrācija
Shelly EM Gen4 ir izmantojams ar Shelly Smart Control lietotni, lokālo tīmekļa saskarni un modernām viedās mājas platformām. Ierīce atbalsta Matter ekosistēmas, tostarp Apple Home, Google Home, Amazon Alexa un Samsung SmartThings saderīgās sistēmas.
- Wi-Fi: IEEE 802.11 b/g/n/ax, 2,4 GHz
- Bluetooth: Bluetooth 5 LE
- Zigbee: IEEE 802.15.4 ar retranslatora funkciju
- Matter atbalsts
- MQTT, HTTP, HTTPS, WebSocket, RPC, REST API un webhook atbalsts
- JavaScript skripti, grafiki un taimeri
Tehniskās detaļas

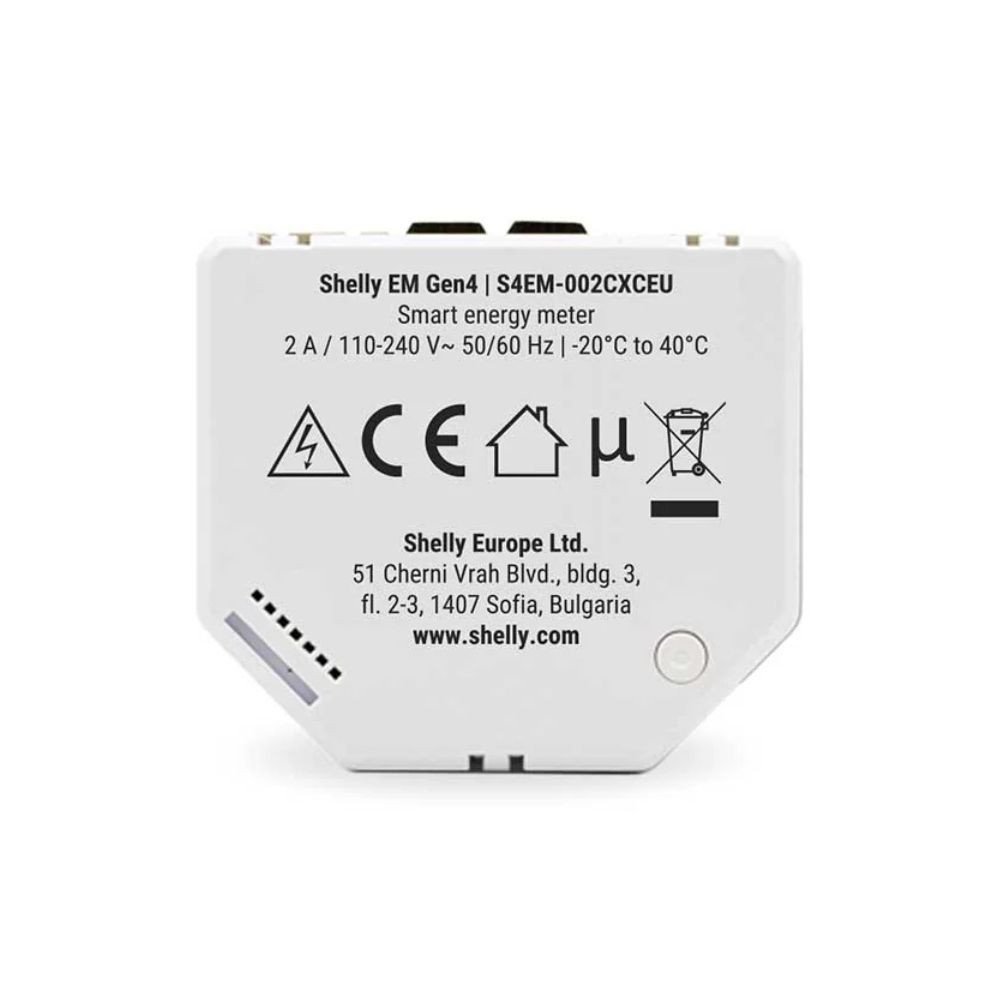

- Modelis: S4EM-002CXCEU
- Barošana: 110–240 V AC, 50/60 Hz
- Pašpatēriņš: mazāk nekā 1 W
- Mērīšanas kanāli: 2
- Strāvas mērījumu diapazons: 0–120 A
- Saderīgie CT transformatori: 50 A, 80 A un 120 A

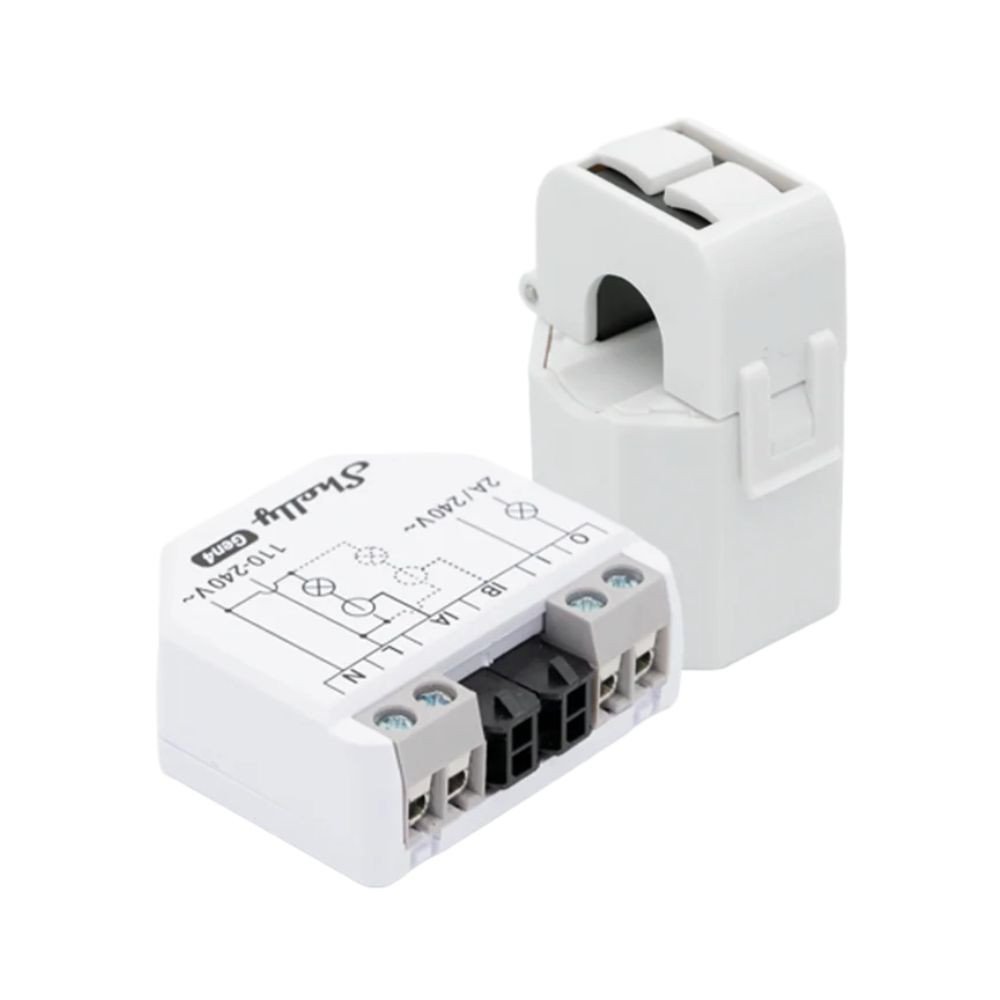

- Komplektā: 1 × 50 A CT strāvas transformators
- Sprieguma mērījumu precizitāte: ±2%
- Strāvas mērījumu precizitāte: ±2% diapazonā 1–50 A; ±5% diapazonā 0–1 A
- Releja izeja: 1 × sausais kontakts ārēja kontaktora vadībai
- Maksimālā komutācijas spriegums: 240 V AC
- Maksimālā komutācijas strāva: 2 A
- Datu glabāšana: līdz 30 dienām ar 1 minūtes izšķirtspēju
- Izmēri: 37 × 42 × 16 mm
- Svars: 26 g
- Darba temperatūra: no -20 °C līdz +40 °C

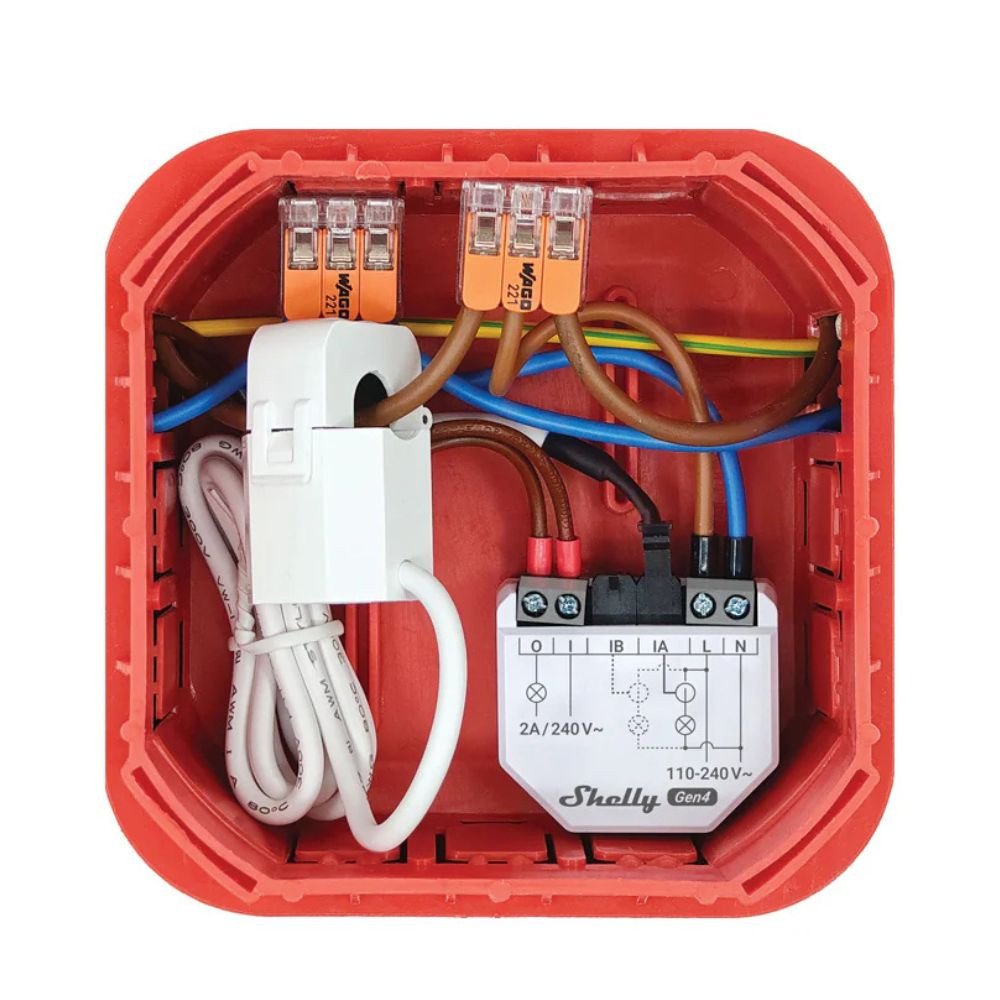

- Uzstādīšana: sienas kārbā, sadalnē vai kompaktā elektroinstalācijā
Piezīme: releja izeja ir paredzēta ārēja kontaktora vai zemas strāvas vadības ķēdes kontrolei. Lielu slodžu komutācijai izmantojiet atbilstošu kontaktoru un elektroinstalācijas aizsardzību.
