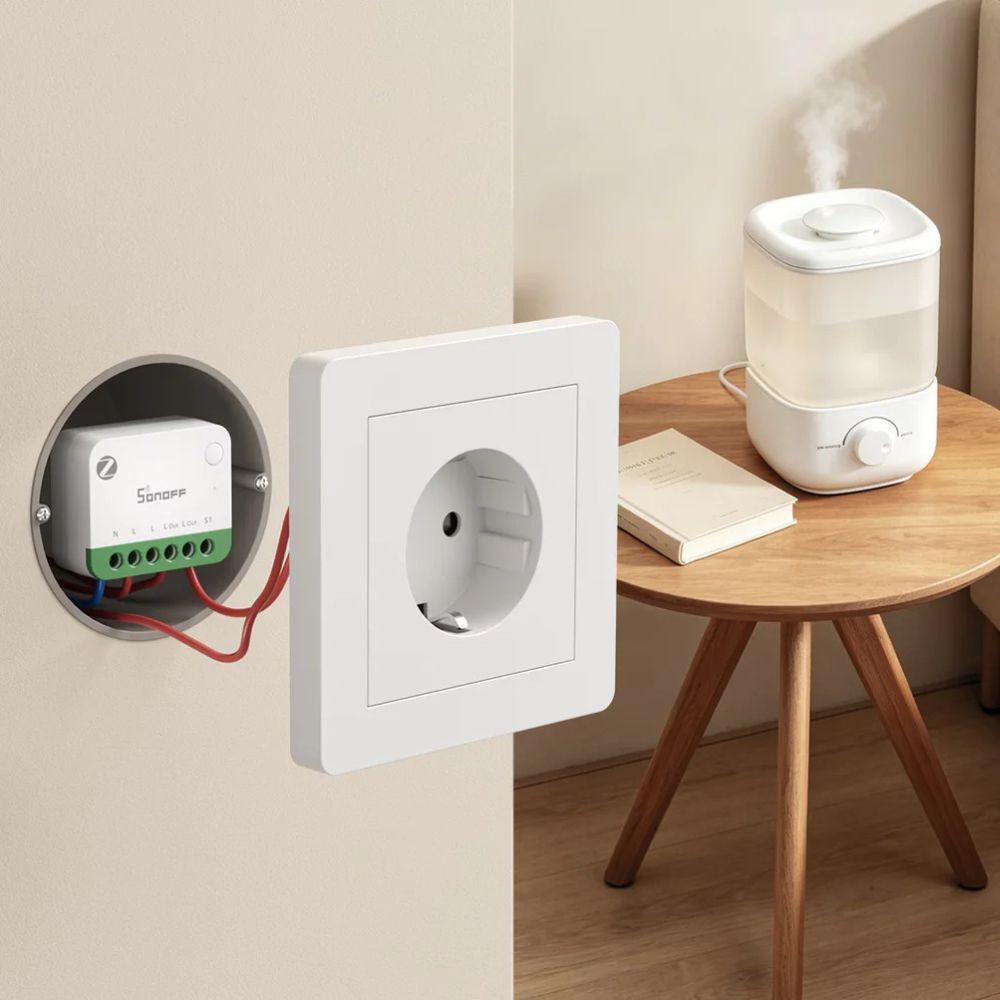

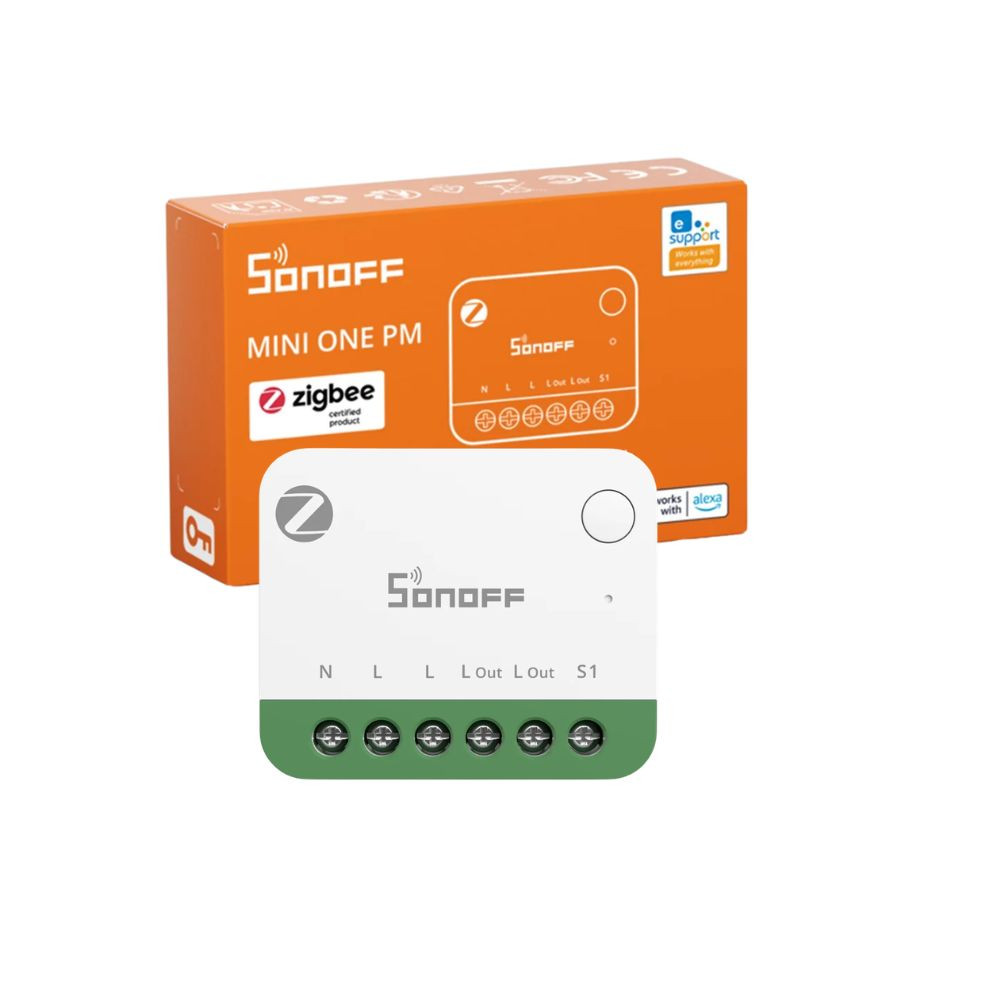

SONOFF MINI ONE PM (MINI-ZB1GSP) ir kompakts iebūvējams Zigbee 3.0 viedais relejs vienas 100–240 V AC ķēdes vadībai. Tas paredzēts montāžai zem sienas slēdža vai kontaktligzdas un ļauj attālināti vadīt apgaismojumu, ventilatorus, apkuri un citas vienfāzes rezistīvas slodzes līdz 16 A.
Ierīce mēra spriegumu, strāvu, momentāno jaudu un elektroenerģijas patēriņu. Divvirzienu uzskaite atsevišķi reģistrē no tīkla patērēto un pretējā virzienā nodoto enerģiju, tādēļ relejs ir piemērots arī nelielu balkona saules sistēmu ražošanas uzraudzībai.
Galvenās priekšrocības
- Zigbee 3.0 savienojums: savietojams ar eWeLink, Home Assistant, Zigbee2MQTT, ZHA, SmartThings un citām saderīgām Zigbee sistēmām.
- Zigbee maršrutētājs: relejs tiek barots no elektrotīkla un paplašina Zigbee Mesh tīkla pārklājumu, pārsūtot citu ierīču datplūsmu.
- Enerģijas monitorings: reāllaikā mēra spriegumu, strāvu un jaudu, uzkrāj patēriņa vēsturi un atbalsta datu eksportu.
- Divvirzienu enerģijas uzskaite: atsevišķi uzskaita patērēto un tīklā nodoto elektroenerģiju.
- Slodze līdz 16 A: piemērots rezistīvām vienfāzes slodzēm līdz 16 A.
- Bluetooth: izmantojams savienošanai pārī un vietējai eWeLink Proximity Mode piekļuvei, ja Zigbee centrmezgls nav pieejams.
- Ārējā slēdža ieeja: atbalsta parastos pārslēdzējus un spiedpogas ar Pulse, Edge un Follow režīmiem.
- Detached Relay Mode: ārējā slēdža darbību var izmantot automatizācijām, nepārslēdzot releja izeju, piemēram, viedo spuldžu vadībai.

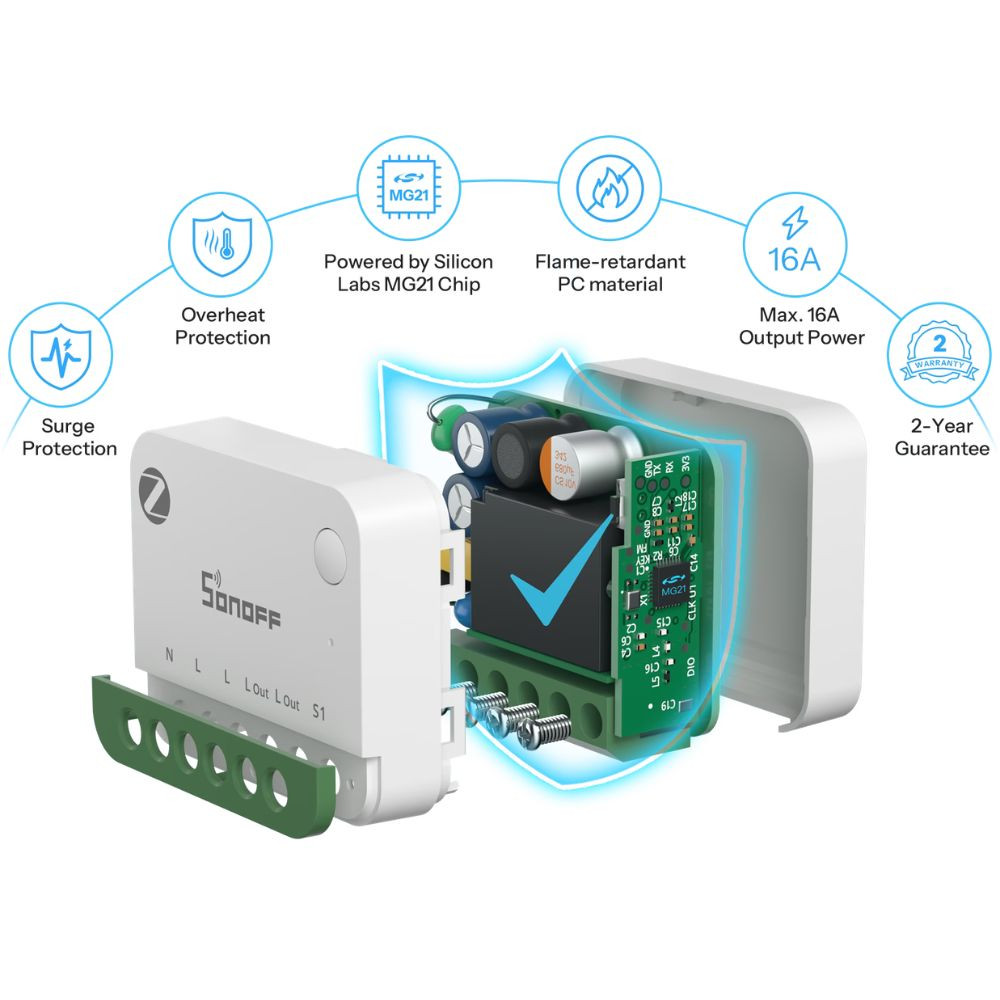

- Aizsardzības funkcijas: pārstrāvas, pārslodzes, pārsprieguma, zemsprieguma un pārkaršanas aizsardzība.
Pielietojums
- Apgaismojuma ķēžu vieda vadība aiz esoša sienas slēdža.
- Ventilatoru, sildītāju un citu vienfāzes rezistīvu patērētāju pārslēgšana.
- Elektroenerģijas patēriņa un izmaksu uzraudzība.
- Mazu saules sistēmu vai balkona saules paneļu saražotās enerģijas uzskaite.
- Vietējās Home Assistant automatizācijas ar ZHA vai Zigbee2MQTT.
- Zigbee tīkla pārklājuma uzlabošana kā tīkla maršrutētājam.
Viedās funkcijas
- Attālināta ieslēgšana un izslēgšana, grafiki, atpakaļskaitīšana un impulsa režīms.
- Enerģijas vēsture, jaudas grafiki, tarifu un elektroenerģijas izmaksu uzskaite eWeLink platformā.
- Automatizācijas pēc releja statusa, ārējā slēdža darbības, sprieguma, strāvas vai jaudas mērījumiem.
- Konfigurējams stāvoklis pēc elektroapgādes atjaunošanas: ieslēgts, izslēgts vai iepriekšējais stāvoklis.
- Grupu vadība, ierīces koplietošana, paziņojumi un OTA programmatūras atjauninājumi.
- Vietēja darbība ar Home Assistant un lokālu Zigbee koordinātoru bez interneta pieslēguma.
Tehniskās detaļas
- Modelis: MINI-ZB1GSP
- Sērija: SONOFF MINI Extreme Series Gen5
- Barošana: 100–240 V AC, 50/60 Hz
- Elektriskā sistēma: vienfāzes
- Kanālu skaits: 1
- Maksimālā rezistīvā slodze: līdz 16 A
- Sakari: Zigbee 3.0 (IEEE 802.15.4), Bluetooth
- Neitrālais vads: nepieciešams L un N pieslēgums

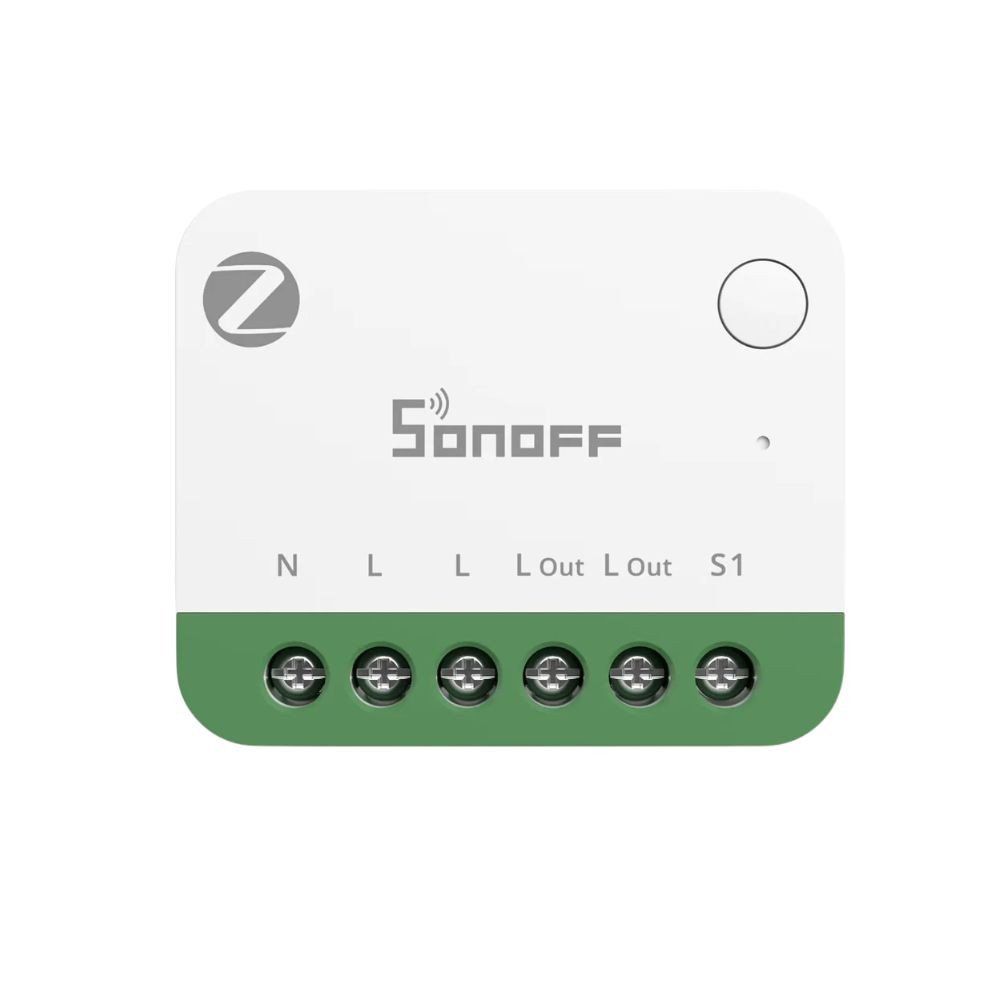

- Ārējā slēdža ieeja: S1; saderīga ar pārslēdzējiem un spiedpogām
- L Out spailes: abas L Out spailes ir paralēli savienotas un veido vienu releja izvadi; tās nav neatkarīgi vadāmas ķēdes.
- Vada šķērsgriezums: 0,75–2,5 mm² vara vads, ciets vai daudzdzīslu

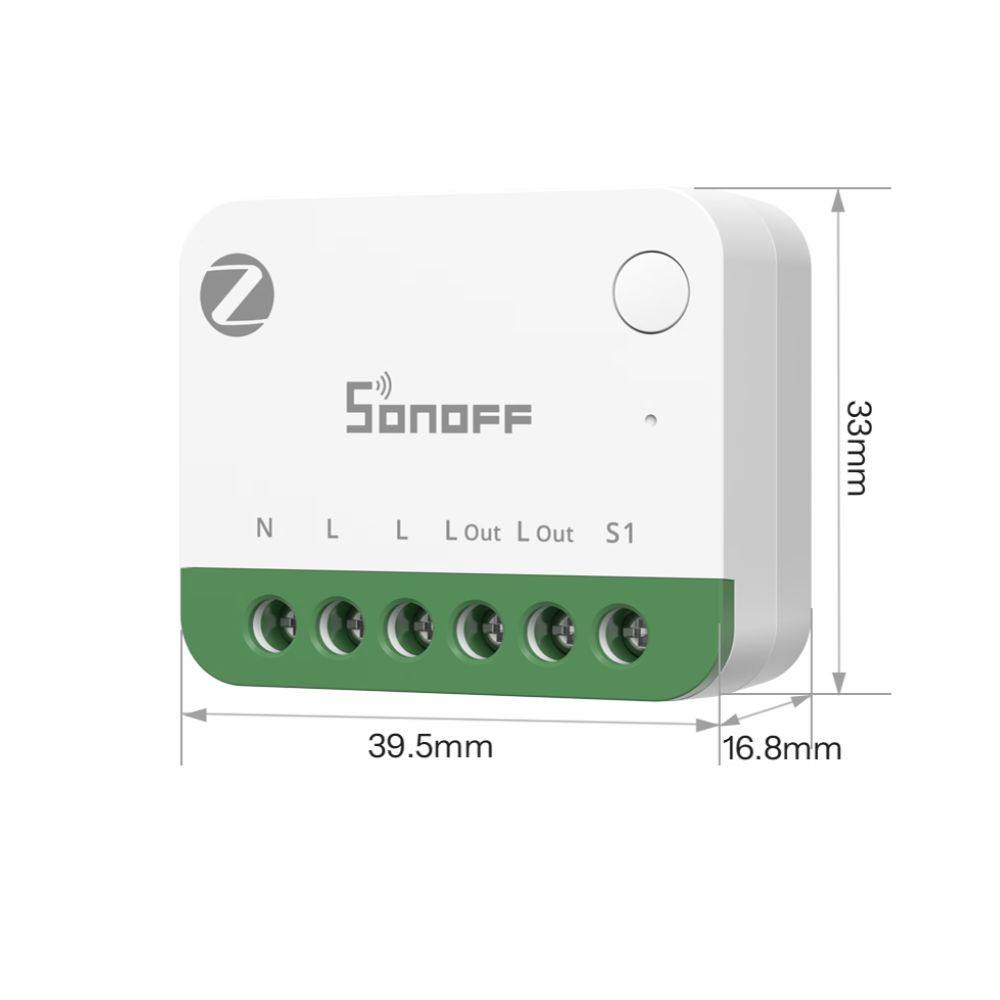

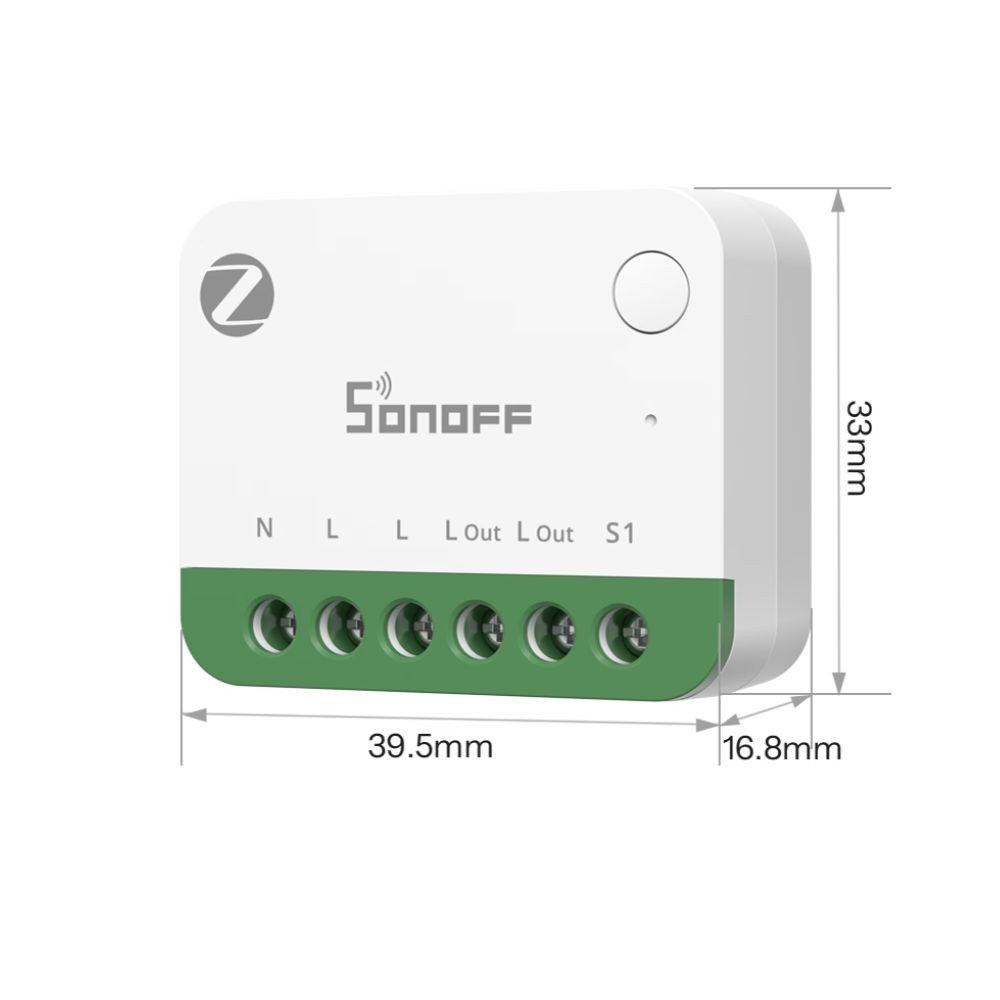

- Izmēri: 39,5 × 33 × 16,8 mm
- Svars: 27,3 g
- Darba temperatūra: no -10 °C līdz +40 °C
- Darba mitrums: 10–90% RH, bez kondensācijas
- Uzstādīšana: iekštelpās, slēptā montāžā
- Sertifikācija: CE, RoHS, FCC
Piezīme: normālai attālinātai Zigbee darbībai nepieciešams saderīgs Zigbee koordinators vai centrmezgls. Ierīces uzstādīšana jāveic atbilstoši vietējiem elektrodrošības noteikumiem; ražotājs paredz līdz 16 A nomināla automātslēdzi vai diferenciālaizsardzības automātu pirms ierīces.
