Īss ievads

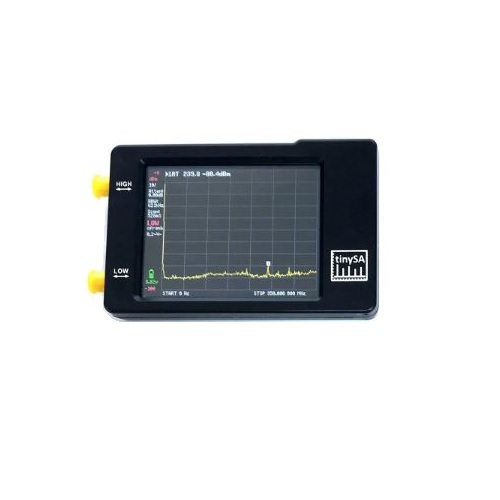

Šis spektra analizators (TinySA) ir kompakta RF mēriekārta signālu analīzei un ģenerēšanai plašā frekvenču diapazonā. Ierīcei ir 2.8″ rezistīvs skārienekrāns, USB vadība un iebūvēts lineārs barošanas avots, lai samazinātu pārslēgšanās trokšņus.
Galvenās priekšrocības
- Plašs frekvenču diapazons: ieeja/izeja līdz 960 MHz (atkarībā no režīma).
- 4 darba režīmi: zema/augsta ieeja un zema/augsta izeja.
- Iebūvēts signāla ģenerators: sinusa un taisnstūra viļņa izeja, slaucīšana, AM/FM modulācija.
- Skārienvadība un USB seriālā vadība ērtai lietošanai.
- Akumulators: uzlāde līdz 1 h, darbība vismaz 2 h.
Pielietojums
- RF signālu līmeņa un spektra pārbaude (radio, bezvadu ierīces, filtri, oscilatori).
- Traucējumu un harmoniku meklēšana.
- Signālu ģenerēšana testiem (slaucīšana, AM/FM modulācija).
- Laboratorijas, servisa un DIY elektronikas darbi.
Tehniskās detaļas
Lietotāja saskarne
- Displejs: 320×240 px, 2.8″, 16 bitu RGB
- Rezistīvs skārienekrāns
- USB seriālā porta vadība
- Papildu TTL USART ports (programmatūra vēl nav ieviesta)
- Lineārs barošanas avots (zemāks pārslēgšanās troksnis)
Zema ieejas režīms
- Frekvenču diapazons: 100 kHz–350 MHz (ar ierobežojumiem līdz 10 kHz)
- Ieejas pretestība: 50 Ω (pie vājinājuma ≥10 dB)
- Ieejas vājinājums: 0–31 dB (1 dB solis), manuāls/automātisks
- Maks. ieejas līmenis: +10 dBm (0 dB), īstermiņā +20 dBm (ar 30 dB vājinājumu)
- Ieteicamā maks. ieejas jauda auto režīmā: +5 dBm; labākajiem mērījumiem < -25 dBm
- IIP3: +15 dBm (0 dB); 1 dB kompresija: -1 dBm (0 dB)
- Jaudas detektors: 0.5 dB izšķirtspēja; linearitāte +/-1 dB
- Precizitāte pēc kalibrēšanas: +/-1 dB
- Jutība (RBW 30 kHz): -102 dBm
- Fāzes troksnis: -90 dB/Hz @100 kHz; -115 dB/Hz @1 MHz
- Dinamiskais diapazons bez impulsiem (RBW 30 kHz): 70 dB
- RBW filtri: 3/10/30/100/300/600 kHz + auto (57 filtri)
- Ekrāna punkti: 51/101/145/290; skenēšana >1000 punkti/s (pie lielākajiem filtriem)
Augstas ieejas režīms
- Frekvenču diapazons: 240–960 MHz
- Ieejas pretestība: frekvences atkarīga (nav konstanti 50 Ω)
- Nav ieejas joslas filtra (spēcīgi ārpusjoslas signāli var radīt kropļojumus)
- Maks. ieejas līmenis bez vājinājuma: +10 dBm
- IIP3: -5 dBm; 1 dB kompresija: -6 dBm
- Jutība (RBW 30 kHz): -115 dBm
- Dinamiskais diapazons bez stimuliem (RBW 30 kHz): 50 dB
- Papildu 25–40 dB frekvences atkarīgs vājinātājs (jaudas kļūda līdz +/-10 dB)
Zema izejas režīms (sinuss)
- Frekvenču diapazons: 100 kHz–350 MHz
- Harmonikas: zem -40 dB no pamatfrekvences
- Līmeņa precizitāte: +/-2 dB
- Frekvences izšķirtspēja: 156 Hz (<47 MHz) / 312 Hz (>47 MHz)
- Izejas līmenis: -76 līdz -6 dBm (1 dB solis)
- AM, šaura/plaša FM (50 Hz–6 kHz), lēna slaucīšana; izejas līmeņa slaucīšana
Augstas izejas režīms (taisnstūris)
- Frekvenču diapazons: 240–960 MHz
- Frekvences izšķirtspēja: 156 Hz (<480 MHz) / 312 Hz (>480 MHz)
- Izejas līmenis: -38 dBm līdz +9 dBm (maināms solis)
- Šaura/plaša FM (50 Hz–6 kHz) un lēna slaucīšana
Atsauces ģenerators
- Papildu taisnstūra viļņa izeja: -25 dBm (savienota ar augsto ieeju/izeju)
- Frekvences: 1/2/4/10/15/30 MHz
Akumulators
- Uzlāde: līdz 1 stundai (USB, vismaz 500 mA)
- Darbības laiks: vismaz 2 stundas
Garantija
24 mēneši.
