UNI-T UT682 vadu meklētājs
UNI-T UT682 ir daudzpusīgs diagnostikas rīks tīklu, telefonijas un zemsprieguma sistēmu uzstādītājiem un servisa tehniķiem. Tas palīdz ātri atrast kabeļu maršrutus, pārtraukumus, īssavienojumus un savienojuma kļūdas dažādos kabeļu tipos.
Galvenās priekšrocības
- Kabeļu izsekošana un lokalizācija (ar gaismas un skaņas indikāciju)
- Nepārtrauktības pārbaude, īssavienojumu un pārtraukumu noteikšana
- LAN kabeļu vadu secības pārbaude ar 9 neatkarīgām LED
- Līdzstrāvas sprieguma polaritātes norāde un DC līmeņa pārbaude
- Skaļuma regulēšana un austiņu ligzda darbam trokšņainā vidē
- Iespējama izsekošana arī aktīvajos komutatoros
Pielietojums
- LAN (RJ45) kabeļu maršruta noteikšana un savienojumu diagnostika
- Telefona līniju (RJ11) izsekošana un bojājumu meklēšana
- Koaksiālo un elektrisko kabeļu izsekošana zemsprieguma sistēmās
- Serviss un uzstādīšana birojos, serveru telpās un ēku instalācijās
Tehniskās detaļas
- Atbalstītie kabeļi: LAN, telefona līnijas, koaksiālie kabeļi, elektriskie kabeļi
- Kabeļu izsekošana: telefona līnijas līdz 3000 m; neekranētas/ekranētas līdz 320 m
- Komutatora izsekošana: jā (≥100 m)
- Īsslēguma/pārtraukuma tests: jā
- Polaritātes norāde: ±(5 V ~ 52 V)
- Līdzstrāvas sprieguma līmeņa pārbaude: jā
- Vadu secības mērīšana: 9 neatkarīgas gaismas diodes
- Darbības režīmi: ātrs un lēns
- Signāla stipruma indikators: jā

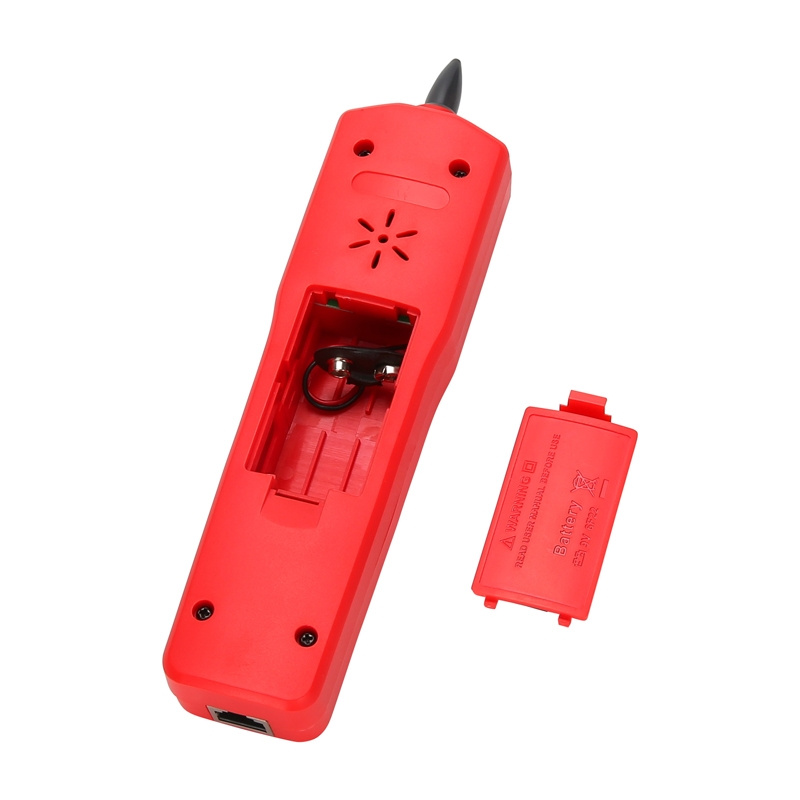

- Barošana (raidītājs/uztvērējs): 9 V baterija
- Austiņu ligzda: jā
- Skaļuma kontrole: jā
- Sprieguma aizsardzība: 52 V DC
- Darba temperatūra: 0–40 °C
- Darba mitrums: 20–75 % RH
- Ekspluatācijas augstums: ≤2000 m
- Neto svars: raidītājs 125 g, uztvērējs 153 g
- Izmēri: raidītājs 125 × 48 × 28 mm; uztvērējs 195 × 48 × 30 mm
- Krāsa: sarkanpelēks
Komplektā ietilpst

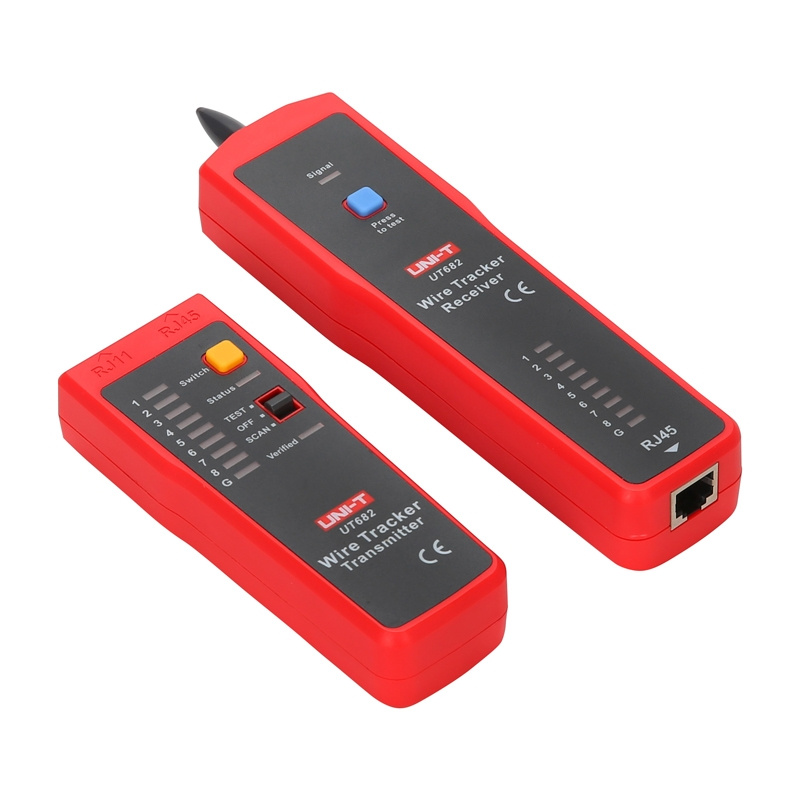

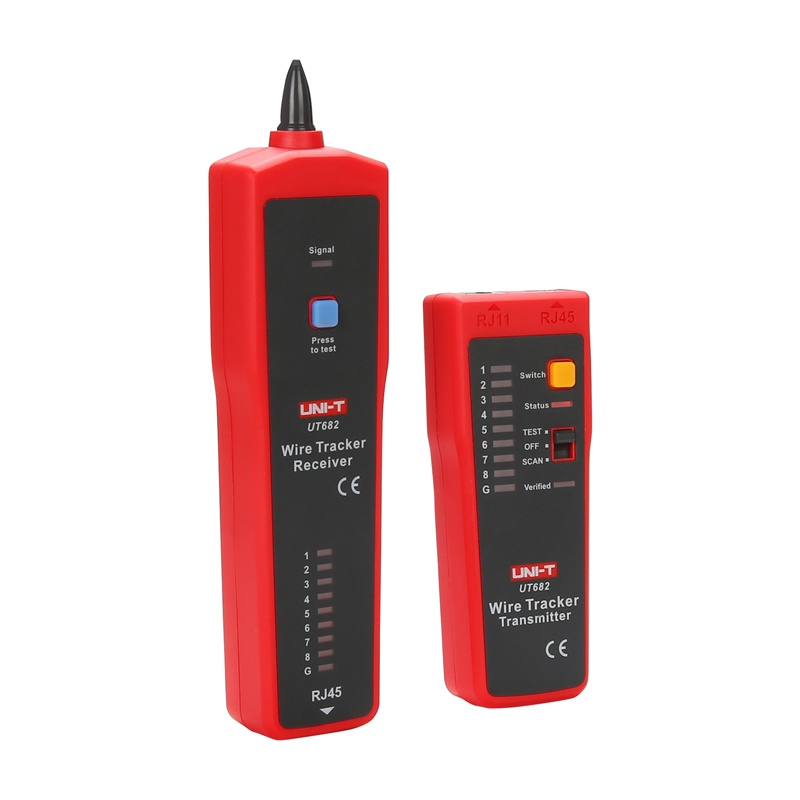

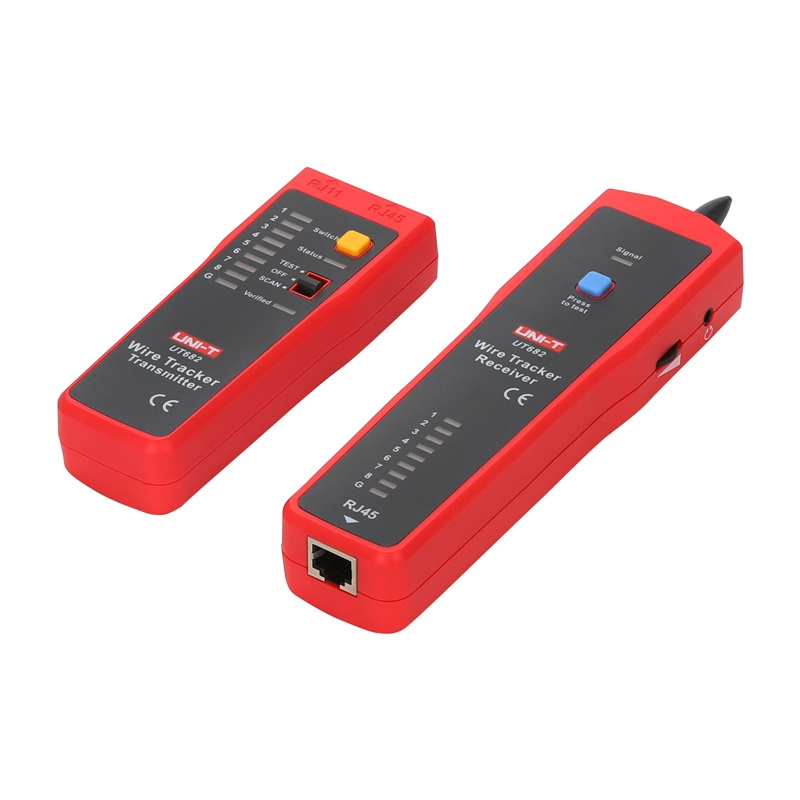

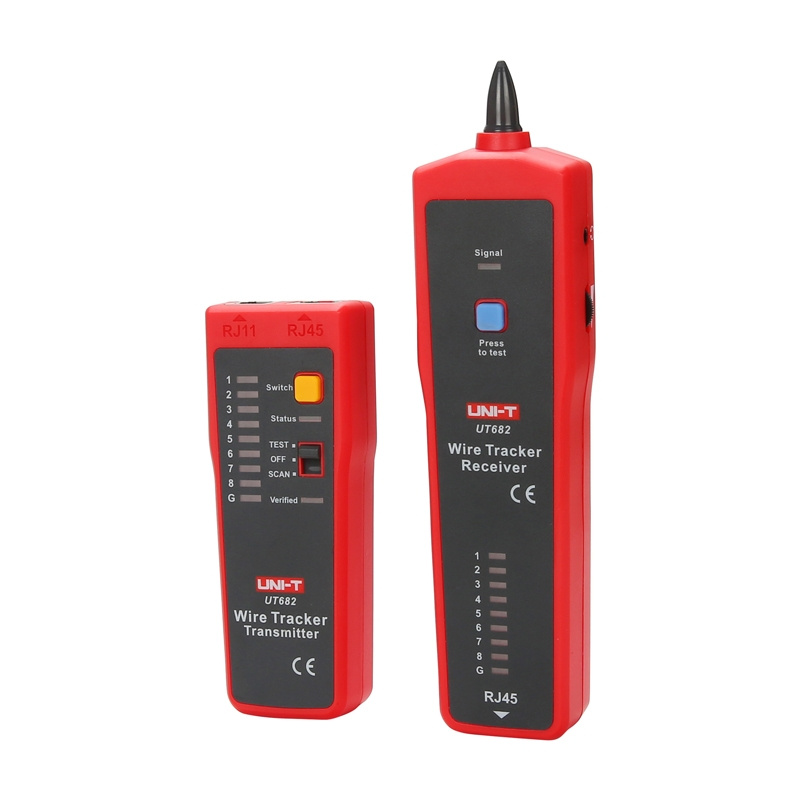

- UNI-T UT682 raidītājs un uztvērējs
- 2 × 9 V baterijas
- RJ11 kabelis
- RJ11 kabelis ar krokodiliem
- RJ45 kabelis
- Pārnēsāšanas soma
- Lietotāja rokasgrāmata
