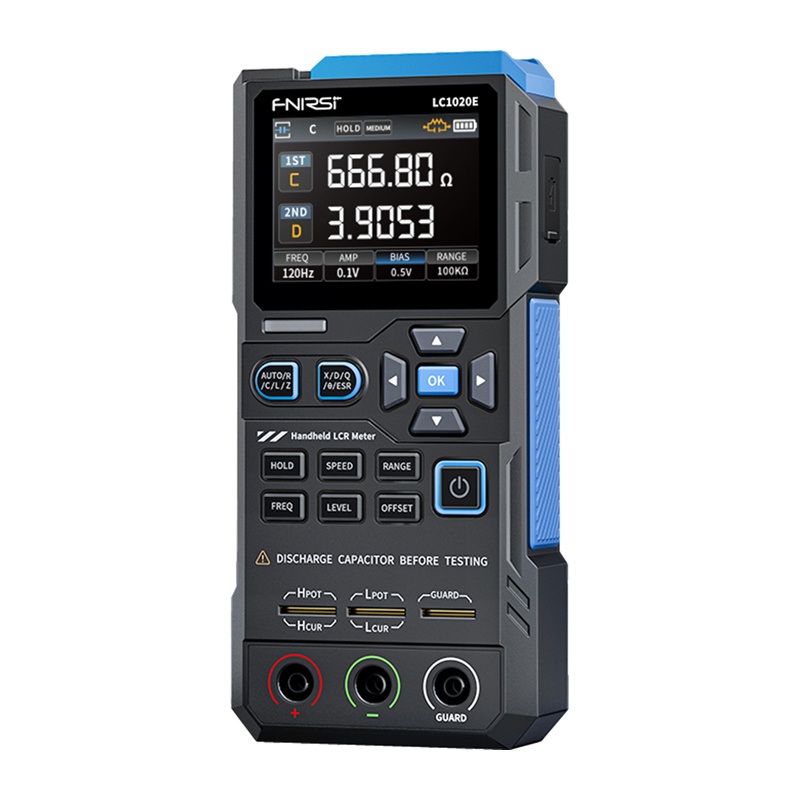

Augstas precizitātes rokas LCR mērītājs FNIRSI LC1020E
FNIRSI LC1020E ir kompakts rokas LCR mērītājs elektronisko komponentu ātrai un precīzai pārbaudei. Ierīce automātiski atpazīst komponentu tipu (R/C/L), piedāvā plašu testa frekvenču izvēli un vienlaikus attēlo divus mērījumu parametrus, nodrošinot ērtu darbu gan laboratorijā, gan servisā vai izbraukumos.
Galvenās priekšrocības
- Automātiska komponentu atpazīšana (rezistors/kondensators/induktors) un automātiska režīma pārslēgšana.
- Plašs testa frekvenču diapazons: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz.
- Divkāršs nolasījums (galvenais + sekundārais parametrs) 2,8″ TFT krāsu displejā.
- Kalibrēšana: atvērtas ķēdes (open) un īsslēguma (short) kalibrēšana parazītisko ietekmju mazināšanai.
- Pielāgojami mērījumu apstākļi: 3 RMS testa sprieguma līmeņi un iekšējā polarizācija (nobīde).
- Šķirošana un statistika: nominālvērtību/pielaides iestatīšana, reģistrēšana (OK/NG) un rezultātu filtrēšana.
- Mobilitāte: iebūvēts akumulators, USB Type‑C uzlāde, automātiska izslēgšanās.
Pielietojums
- Elektronisko komponentu (R, C, L) mērīšana un salīdzināšana.
- Kvalitātes kontrole un komponentu šķirošana pēc pielaidēm.
- Servisa darbi un diagnostika (t.sk. ESR un fāzes parametru novērtēšana).
- Darbs laboratorijā, ražošanā un izbraukumos, kur nepieciešama rokas ierīce ar precīziem rādījumiem.
Tehniskās detaļas
- Ražotājs: FNIRSI
- Modelis: LC1020E
- Testa frekvence: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Pamata precizitāte: 0,3%
- Displejs: 2,8 collu TFT LCD
- Displeja izšķirtspēja: galvenais parametrs 4,5 cipari; sekundārais parametrs 4,5 cipari
- Mērīšanas parametri: galvenie AUTO / R / C / L / Z; sekundārie X / D / Q / θ (fāzes leņķis) / ESR
- Mērīšanas diapazons: L: 0–100 H; C: 0–100 mF; R: 0–10 MΩ
- Iekšējā polarizācija (nobīde): 0,0 V; 0,5 V
- Testa sprieguma līmenis (RMS): 0,1 V; 0,3 V; 0,6 V
- Kalibrēšana: open/short
- Salīdzināšanas funkcija: pielaides regulēšana 0,1%–99,9%, relatīvās kļūdas attēlošana procentos
- Reģistrēšanas funkcija: veiksmīgo/neveiksmīgo mērījumu skaita uzskaite
- Termināļu konfigurācija: trīs termināļu, piecu termināļu
- Izejas pretestība: 100 Ω
- Saskarne: USB Type‑C (virtuālā seriālā porta)
- Papildu iestatījumi: valoda, ekrāna spilgtums, skaņa, automātiskā izslēgšanās, kalibrēšana, sistēmas informācija
Komplektā iekļauts
- Mērītājs
- Datu kabelis
- Īsslēguma plāksne
- Kelvina testa skava
- Testa vadi (melni + sarkani)
- Lietotāja rokasgrāmata
