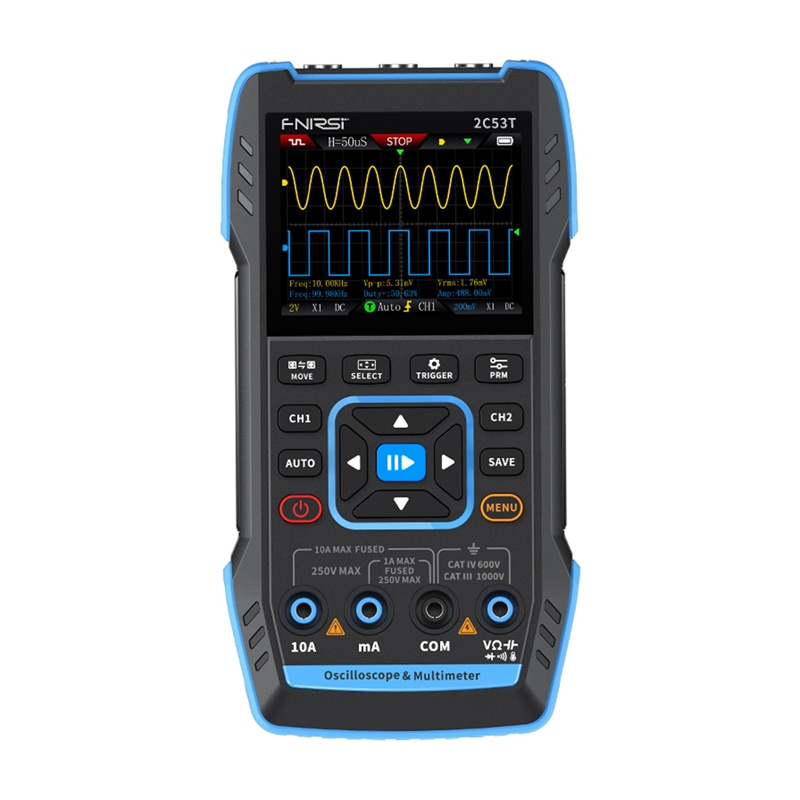

FNIRSI 2C53T 3-in-1 pārnēsājamais osciloskopa multimetra signāla ģenerators
FNIRSI 2C53T apvieno vienā korpusā 2 kanālu osciloskopu (2×50 MHz, 250 MSa/s), pilnvērtīgu multimetru (līdz 19999) un iebūvētu funkciju/signāla ģeneratoru (līdz 50 kHz). Pateicoties 2,8″ krāsu ekrānam, izturīgam ABS korpusam ar silikona aizsargiem un 3000 mAh akumulatoram, ierīce ir piemērota ātriem lauka mērījumiem un diagnostikai.
Galvenās priekšrocības
- Osciloskops: 2 kanāli, 50 MHz joslas platums katram kanālam, 250 MSa/s paraugu ņemšana, 8 bitu ADC, atmiņas buferis (pirms/pēc aktivizēšanas).
- Multimetrs: līdz 19999 skaitu; spriegums, strāva, pretestība, kapacitāte, diodes, temperatūra, nepārtrauktība (zummers).
- Signāla ģenerators: līdz 50 kHz, vairākas viļņu formas, regulējama amplitūda un nobīde.
- Ērta vizualizācija: 2,8″ 320×240 krāsu displejs, “bezgalīgas pēcspīduma” funkcija, Y–T/ritošais/X–Y (Lissajous) režīmi.
- Ātra iestatīšana: AUTO režīms automātiskai diapazona un aktivizēšanas pielāgošanai.
- Drošība: CAT II 300 V, keramikas drošinātāji un pārsprieguma aizsardzība.
- Mobilitāte: USB‑C uzlāde, 3000 mAh akumulators, izvelkams statīvs, pārnēsāšanas soma.
Pielietojums
- Elektronikas un barošanas ķēžu diagnostika (PWM, pulsācijas, signālu anomālijas).
- Filtru, pastiprinātāju un analogo shēmu testēšana ar iebūvētu ģeneratoru.
- Serviss un lauka mērījumi, kur nepieciešams gan osciloskops, gan multimetrs vienā ierīcē.
- Fāžu attiecību analīze ar X–Y (Lissajous) režīmu.
Tehniskās detaļas
Vispārīgi
- Ekrāns: 2,8″ HD krāsu displejs
- Izšķirtspēja: 320 × 240
- Uzlāde: USB‑C (5 V/1 A)
- Akumulators: 3000 mAh Li‑ion
- Izmēri: 167 × 89 × 35 mm
- Svars: 300 g
- Valodas: ķīniešu, angļu
Osciloskops
- Kanāli: 2
- Paraugu ņemšana: 250 MSa/s
- Joslas platums: 50 MHz (katrs kanāls)
- Ieejas impedance: 1 MΩ
- Laika bāze: 10 ns – 20 s
- Vertikālā jutība: 10 mV/div – 10 V/div (×1)
- Maks. mērīšanas spriegums: ±400 V
- Aktivizēšana: Auto / Normal / Single
- Attēlojums: YT / Ritošais / XY
- Sakabināšana: AC / DC
- Pēdu noturība: OFF, 500 ms, 1 s, ∞
- Matemātika: 8 pamata darbības + FFT
- Viļņu formas uztveršana/eksports, kursori: Jā
Signāla ģenerators
- Kanāls: 1
- Frekvence: 1 Hz – 50 kHz
- Amplitūda: 0,1 – 3,0 V
Multimetrs
- Līdzstrāvas spriegums: 1,9999 V / 19,999 V / 199,99 V / 1000 V ± (0,5%+3)
- Maiņstrāvas spriegums: 1,9999 V / 19,999 V / 199,99 V / 750,0 V ± (1%+3)
- Līdzstrāva: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ± (1,2%+3)
- Maiņstrāva: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ± (1,5%+3)
- Pretestība: līdz 9,999 MΩ (diapazoni un precizitātes kā norādīts specifikācijā)
- Kapacitāte: 9,999 mF / 99,99 mF ±(5,0%+20)
- Temperatūra: –55 °C līdz 1300 °C ±(2,5%+5)
- Diodes tests, nepārtrauktība: Jā
Komplektā ietilpst
- FNIRSI 2C53T 3‑in‑1 pārnēsājamais osciloskops
- 10× mērīšanas zonde (1 gab.)
- Zonde ar aligatora klipšiem
- Multimetra vadi
- Uzlādes kabelis
- Pārnēsāšanas soma
- Lietotāja rokasgrāmata
