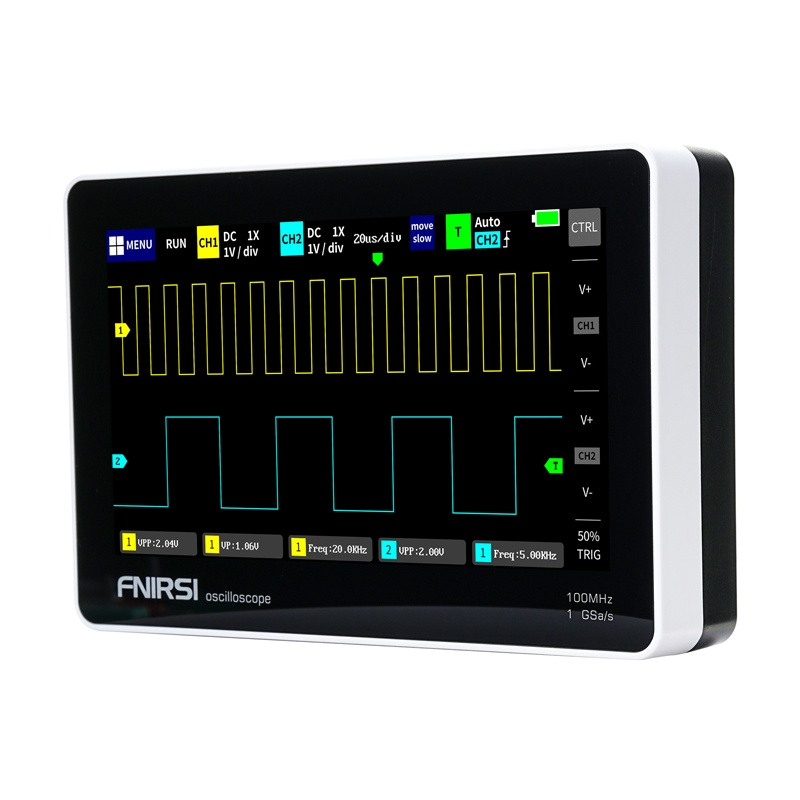

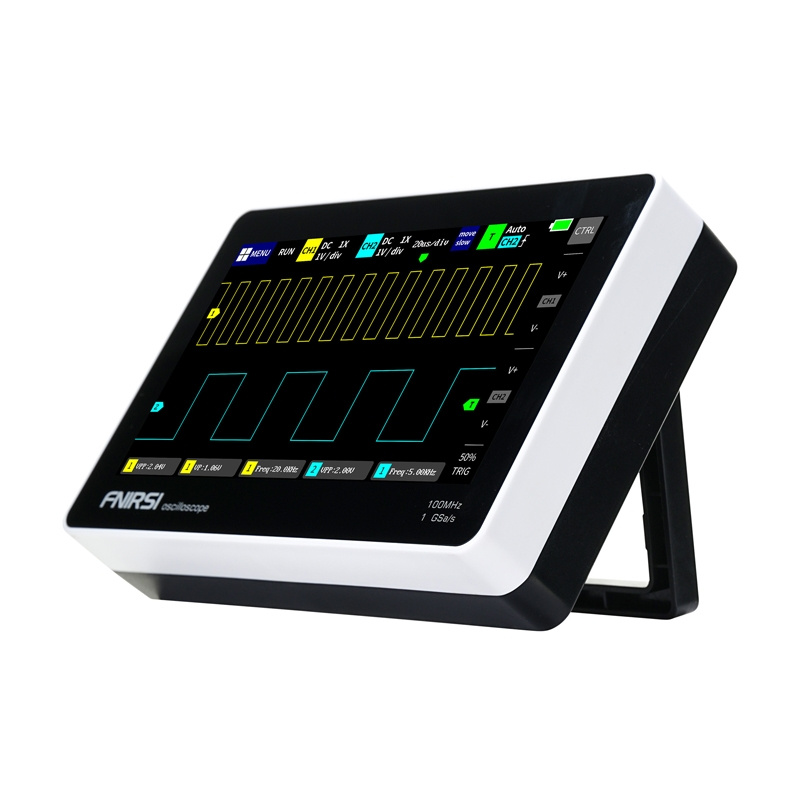

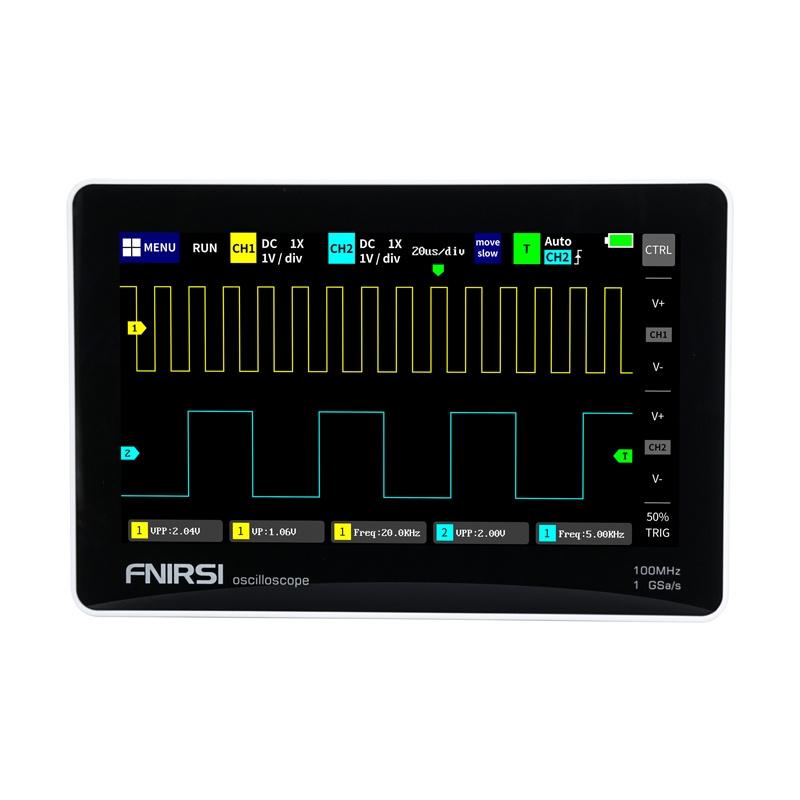

FNIRSI 1013D 7 collu pārnēsājamais planšetdatora osciloskops
FNIRSI 1013D ir pārnēsājams osciloskops ar 7 collu skārienekrānu, kas paredzēts ērtai un precīzai signālu analīzei servisā, darbnīcā un elektronikas projektēšanā. Tas piedāvā 2 mērīšanas kanālus, 100 MHz joslas platumu un 1 GSa/s paraugu ņemšanas ātrumu, kā arī iebūvētu akumulatoru darbam jebkur.
Galvenās priekšrocības
- 7″ TFT skārienekrāns (800×480) ar ērtu tuvināšanu, pārvietošanu un parametru maiņu.
- 2 kanāli vienlaicīgai divu signālu salīdzināšanai (piem., ieeja/izeja, PWM u.c.).
- Automātiska iestatīšana ar vienu pogu ātrai signāla pielāgošanai un centrēšanai.
- XY režīms Lissajous rakstu analīzei (frekvence, amplitūda, fāzes nobīde).
- Pārsprieguma aizsardzība līdz 400 V (10x režīmā) drošākai mērīšanai.
- Datu saglabāšana un USB eksports: 1 GB iekšējā atmiņa līdz 1000 attēliem un 1000 viļņu formām.
- Iebūvēts 6000 mAh akumulators aptuveni 4 stundu darbībai.
Pielietojums
- Elektronikas ierīču diagnostika un remonts (serviss, darbnīca).
- Shēmu testēšana un signālu analīze (pastiprinātāji, pārveidotāji, PWM).
- Impulsu un periodisku signālu uztveršana ar dažādiem aktivizēšanas režīmiem.
- DIY projekti un mācību nolūki signālu mērīšanā.
Tehniskās detaļas
- Ražotājs / modelis: FNIRSI 1013D
- Kanālu skaits: 2
- Ekrāns: 7″ TFT, 800×480
- Joslas platums: 100 MHz
- Paraugu ņemšanas frekvence: 1 GSa/s
- Augstākais testa spriegums: 1x: 40 V
10x: 400 V - Ieejas pretestība: 1 MΩ
- Sprieguma precizitāte: ±2%
- Celšanās laiks: < 3 ns
- Atmiņas dziļums: 240 kbiti
- Jūtība: 50 mV ~ 500 V
- Laika bāze: 50 s ~ 10 ns
- Aktivizēšanas režīmi: Viens / Normāls / Automātisks
- Sakabināšana: Maiņstrāva / Līdzstrāva
- Frekvences precizitāte: ±0,01%
- Viļņu formas glabāšana: 1000 attēli + 1000 viļņu formas
- Eksports: USB
- Uzlāde: USB-C 5V 2A/3A/4A
- Akumulators: 6000 mAh (aptuveni 4 h)
- Izmēri: 184 × 124 × 50 mm
Komplektā ietilpst
- FNIRSI 1013D pārnēsājamais skārienekrāna osciloskops
- Zonde (100 MHz) ×2
- USB lādētājs
- Lietotāja rokasgrāmata
