Gledopto AeX2gis GL-C-116WL-RF WLED LED kontrolieris
Gledopto AeX2gis GL-C-116WL-RF ir divkanālu WLED kontrolieris digitāli adresējamām LED lentēm. Tas ļauj neatkarīgi vadīt divas LED lentes vai divas apgaismojuma zonas no vienas ierīces, izmantojot WLED tīmekļa saskarni, saderīgas lietotnes, Wi-Fi tīklu vai atbilstošu 2,4 GHz RF tālvadības pulti.
Kontrolieris paredzēts 5 V, 12 V un 24 V DC adresējamo LED sistēmu veidošanai. Katram LED datu kanālam ir atsevišķs relejs un drošinātājs, tādēļ, izslēdzot WLED apgaismojumu, iespējams atslēgt arī LED lentes barošanu.
Galvenās priekšrocības
- Divi neatkarīgi datu kanāli: pievienojiet un atsevišķi konfigurējiet divas digitālās LED lentes vai zonas.
- Līdz 800 LED IC katrā kanālā: kopējais ražotāja norādītais apjoms ir līdz 1600 adresējamiem LED IC.
- WLED vadība: krāsu, spilgtuma, segmentu, animāciju, efektu, iepriekšiestatījumu un automatizācijas pārvaldība lokālajā tīklā.
- Wi-Fi un 2,4 GHz RF: vadība ar WLED tīmekļa saskarni vai saderīgām radio tālvadības pultīm.
- Releji un drošinātāji: katram lielstrāvas LED izvades kanālam ir savs relejs un drošinātājs.
- Augsta strāvas slodze: līdz 10 A katrā kanālā un līdz 20 A kopā.
- GPIO paplašināšana: pieejami IO5, IO18 un IO33 pogām, slēdžiem, PIR sensoriem vai ārējiem relejiem.
- AudioReactive iespējas: atbalsta WLED skaņas un mūzikas reaktīvos apgaismojuma efektus ar atbilstošu mikrofona konfigurāciju.
Pielietojums
Kontrolieris ir piemērots individuāli veidotām dekoratīvā apgaismojuma instalācijām ar adresējamām LED lentēm, piemēram, mēbelēm, nišām, plauktiem, sienām, griestiem, spēļu telpām, darba zonām un citiem iekštelpu projektiem. Divi datu izvadi ļauj ar vienu kontrolieri veidot divas atsevišķi kontrolējamas apgaismojuma zonas.
Ar WLED integrācijas iespējām ierīci var izmantot vietējās mājas automatizācijas sistēmās, tostarp Home Assistant un MQTT risinājumos. Ierīce īpaši piemērota DIY lietotājiem, kuri pārzina WLED un adresējamo LED sistēmu konfigurēšanu.
Vadība un savietojamība
- Wi-Fi: WLED pārvaldība vietējā tīklā bez obligāta ražotāja mākoņpakalpojuma.
- WLED: vadība pārlūkprogrammā un WLED saderīgās lietotnēs.
- 2,4 GHz RF pultis: saderīgs ar Gledopto GL-RC-009S un GL-RC-208.
- WLED tālvadības pultis: saderīgs ar GL-RC-001WL un GL-RC-002WL.
- Automatizācija: atbalsts WLED integrācijām, Home Assistant un MQTT sistēmām.

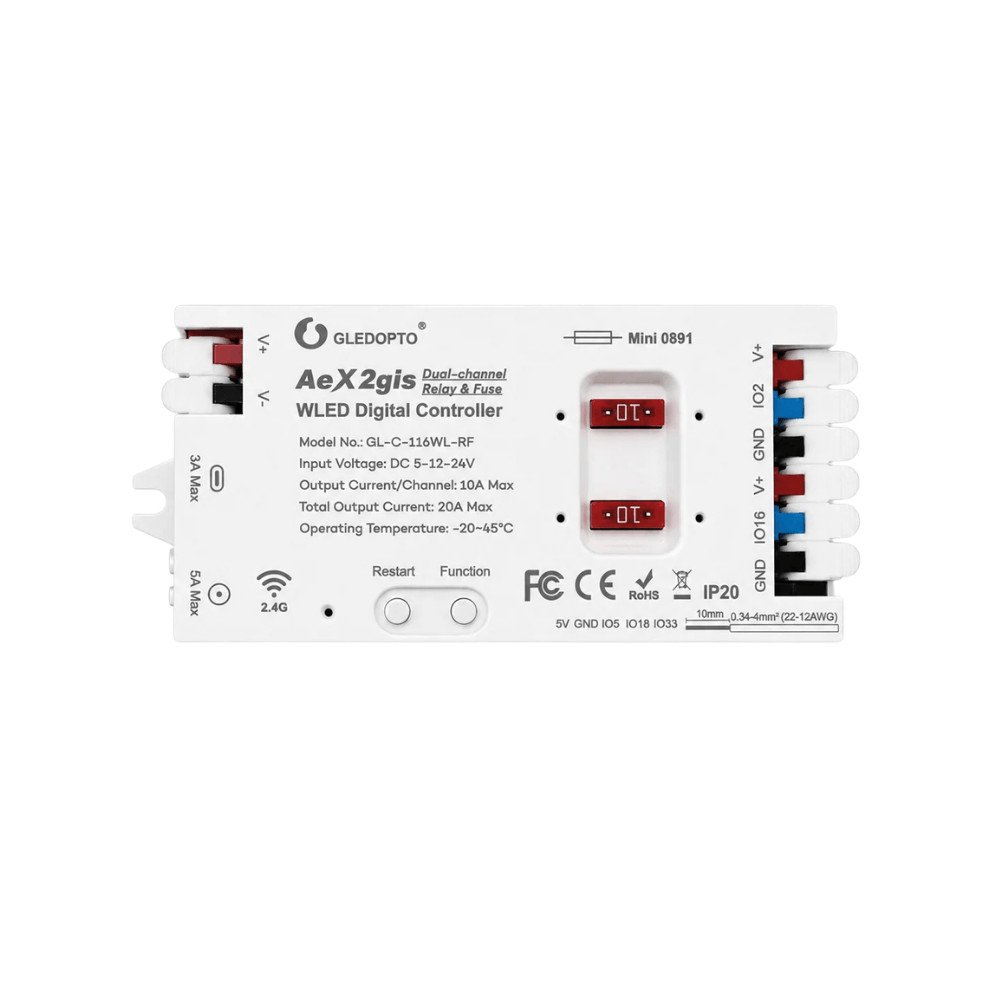

Tehniskās detaļas
- Ražotājs: Gledopto
- Modelis: GL-C-116WL-RF
- Sērija: AeX2gis
- Tips: divkanālu WLED kontrolieris digitāli adresējamām LED lentēm
- Komunikācija: Wi-Fi un 2,4 GHz RF
- Barošanas spriegums: 5 V / 12 V / 24 V DC
- Maksimālā ieejas strāva: 20 A
- Maksimālā izejas strāva: 10 A katrā kanālā, 20 A kopā
- LED datu kanāli: 2

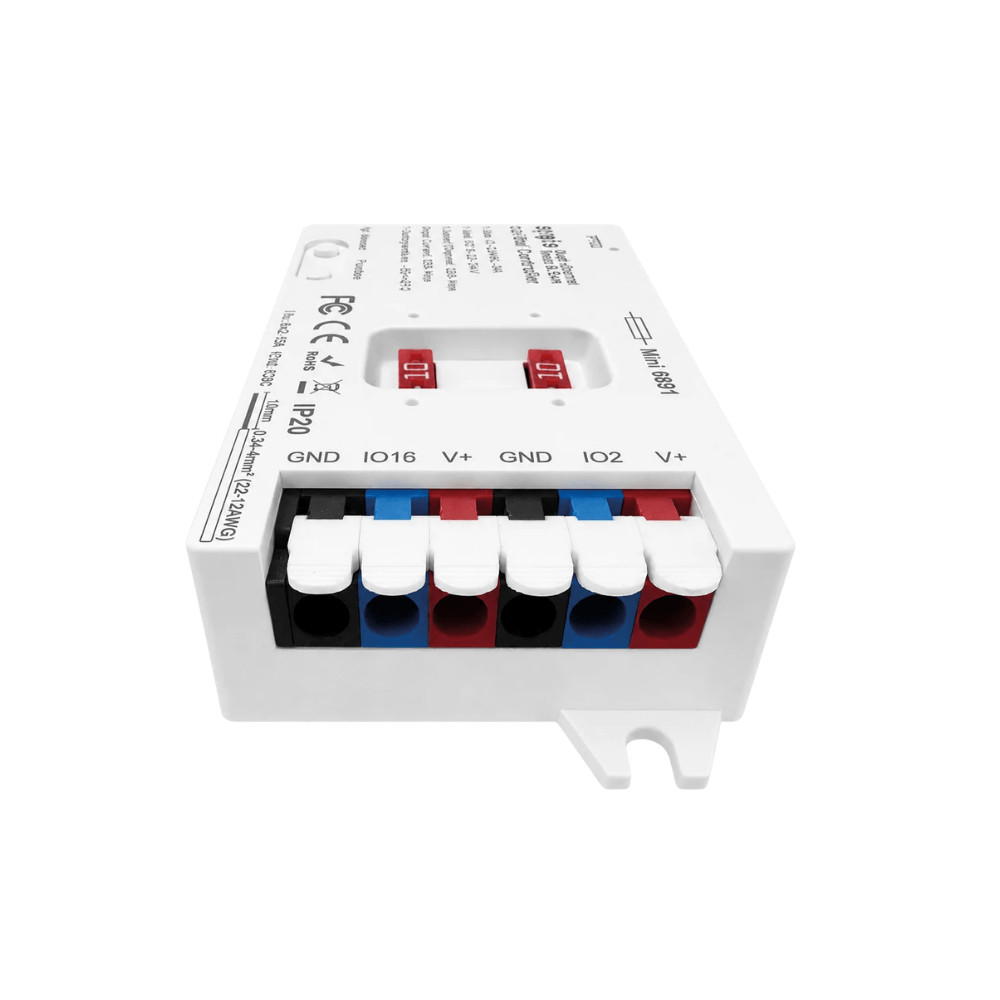

- LED datu izvades: IO2 un IO16
- Ieteicamais LED IC skaits: līdz 800 katrā kanālā
- Releju GPIO: GPIO21 un GPIO19
- Brīvie GPIO: IO5, IO18 un IO33
- DIY 5 V izeja: līdz 300 mA

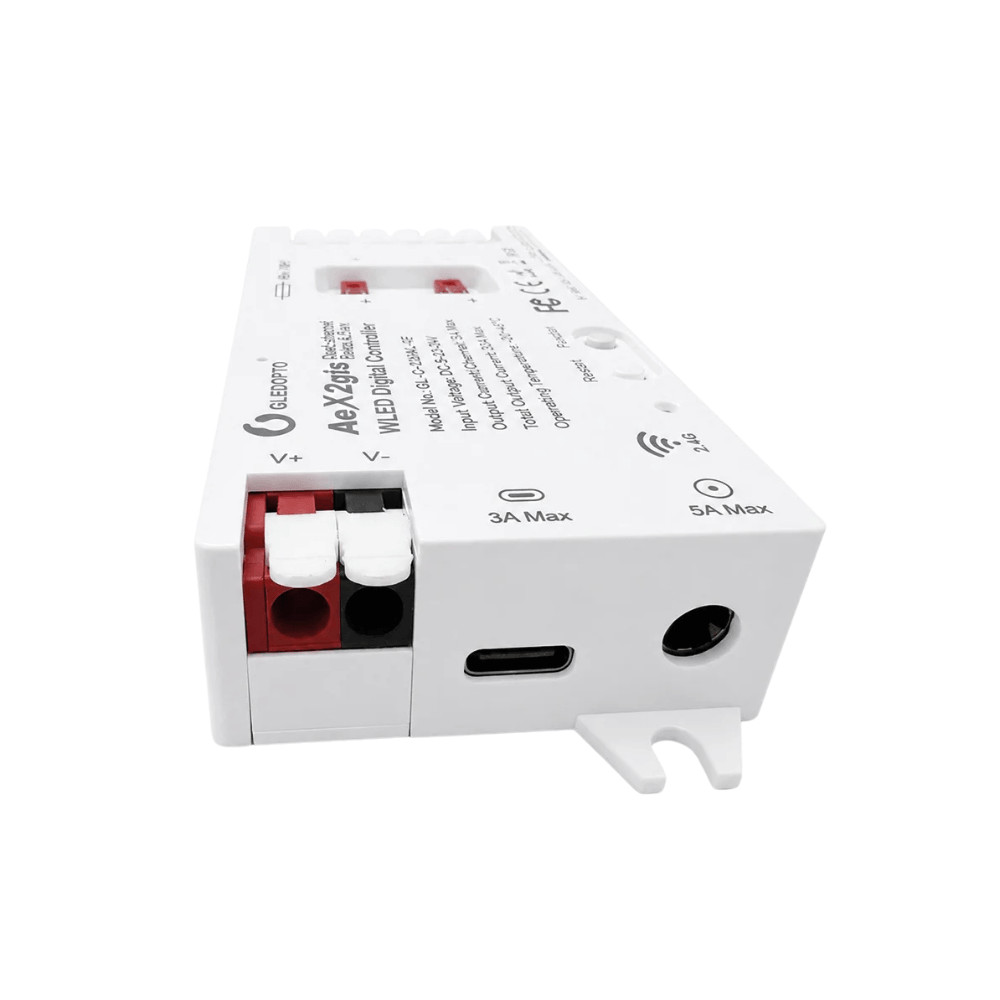

- USB-C barošana: 5 V DC, līdz 3 A
- DC savienotājs: 5,5 × 2,1 mm; 5–24 V DC, līdz 5 A
- Aizsardzības klase: IP20
- Korpuss: liesmu slāpējošs PC, balts
- Darba temperatūra: no -20 °C līdz +45 °C
- Izmēri: 113 × 47,5 × 19 mm
Uzstādīšanas informācija
Kontrolieris paredzēts uzstādīšanai sausās iekštelpās. Nepieciešams ārējs barošanas avots, kas atbilst izvēlētās LED lentes spriegumam un faktiskajai strāvas slodzei. Izvēloties barošanas bloku, vadus un LED lentes barošanas punktus, jāņem vērā instalācijas kopējā strāva. GPIO IO5, IO18 un IO33 nav 5 V toleranti, tādēļ tiem pievadāmais spriegums nedrīkst pārsniegt 3,3 V.
