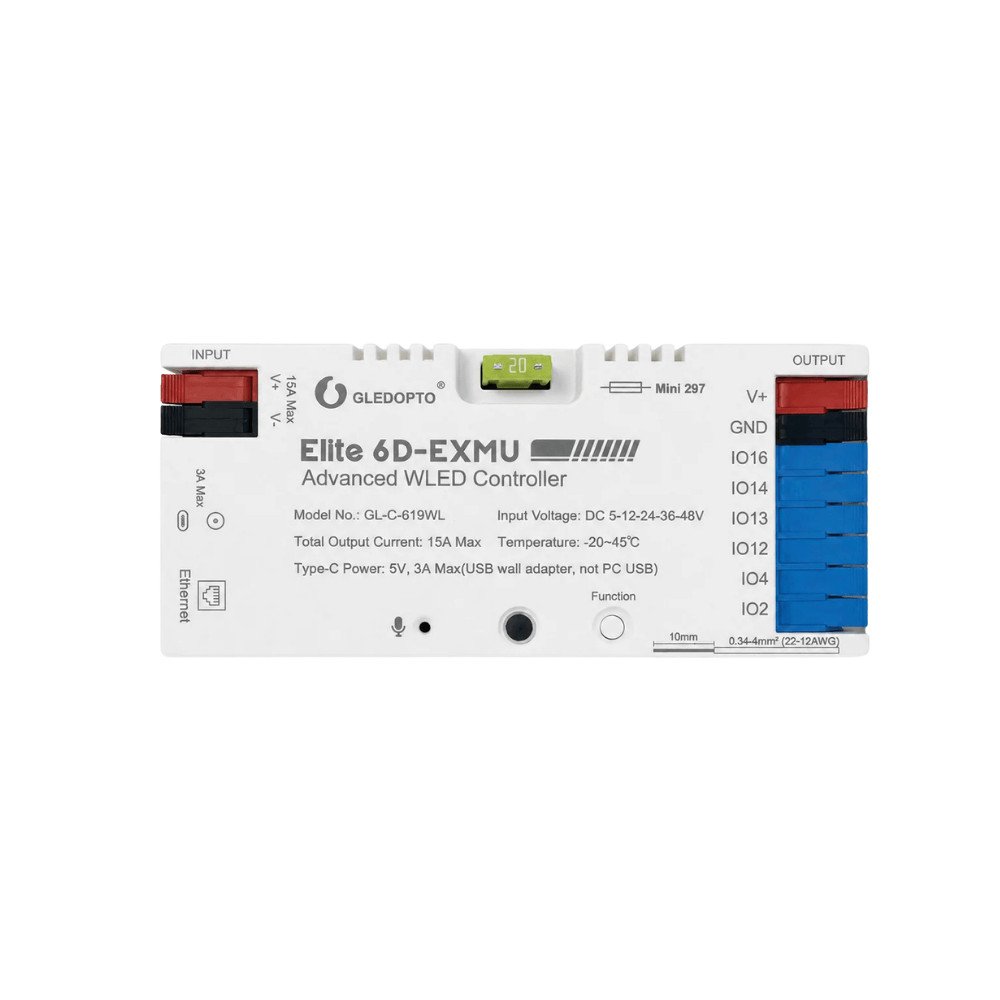

GLEDOPTO Elite 6D-EXMU WLED LED kontrolieris
GLEDOPTO GL-C-619WL Elite 6D-EXMU ir jaudīgs sešu kanālu kontrolieris digitāli adresējamām LED lentēm. Tas darbojas ar WLED programmatūru un ļauj no vienas ierīces neatkarīgi vadīt līdz sešām LED datu līnijām, zonām vai LED lentu segmentiem.
Kontrolieris paredzēts DIY apgaismojuma instalācijām, dekoratīvam RGBIC apgaismojumam, mēbeļu, sienu, griestu, spēļu istabu un citu individuālu LED projektu vadībai. Ražotājs to rekomendē sistēmām ar līdz 1600 LED IC.
Galvenās priekšrocības
- 6 neatkarīgi LED datu kanāli vairāku LED lentu, zonu vai segmentu vadībai.
- WLED vadība ar tīmekļa pārlūku vai WLED saderīgu lietotni: krāsas, spilgtums, segmenti, animācijas un efekti.
- Wi-Fi un Ethernet pieslēgums ērtai lokālai vadībai bez obligātas ražotāja mākoņplatformas.
- AudioReactive funkcija ar integrētu PDM mikrofonu mūzikas un skaņas reaģējošiem apgaismojuma efektiem.
- 5–48 V DC atbalsts, piemērots 5 V, 12 V, 24 V, 36 V un 48 V digitālajām LED sistēmām.
- Līdz 15 A maksimālā ieejas un kopējā izejas strāva.
- Konfigurējams relejs, piemēram, LED lentes barošanas atslēgšanai, kad apgaismojums ir izslēgts.
- Fiziska funkciju poga ieslēgšanai, izslēgšanai, krāsu maiņai un rūpnīcas atiestatīšanai.
Pielietojums
- Digitāli adresējamu RGBIC LED lentu vadībai.
- Vairāku telpu, zonu vai apgaismojuma segmentu instalācijām.
- Dekoratīvam mājas, spēļu istabas, studijas, bāra vai pasākumu apgaismojumam.
- Mūzikas ritmam reaģējošiem LED efektiem.
- DIY un lokālā tīklā darbināmiem WLED apgaismojuma projektiem.
- Integrācijai automatizācijas sistēmās, kas atbalsta WLED.
Savienojamība un vadība

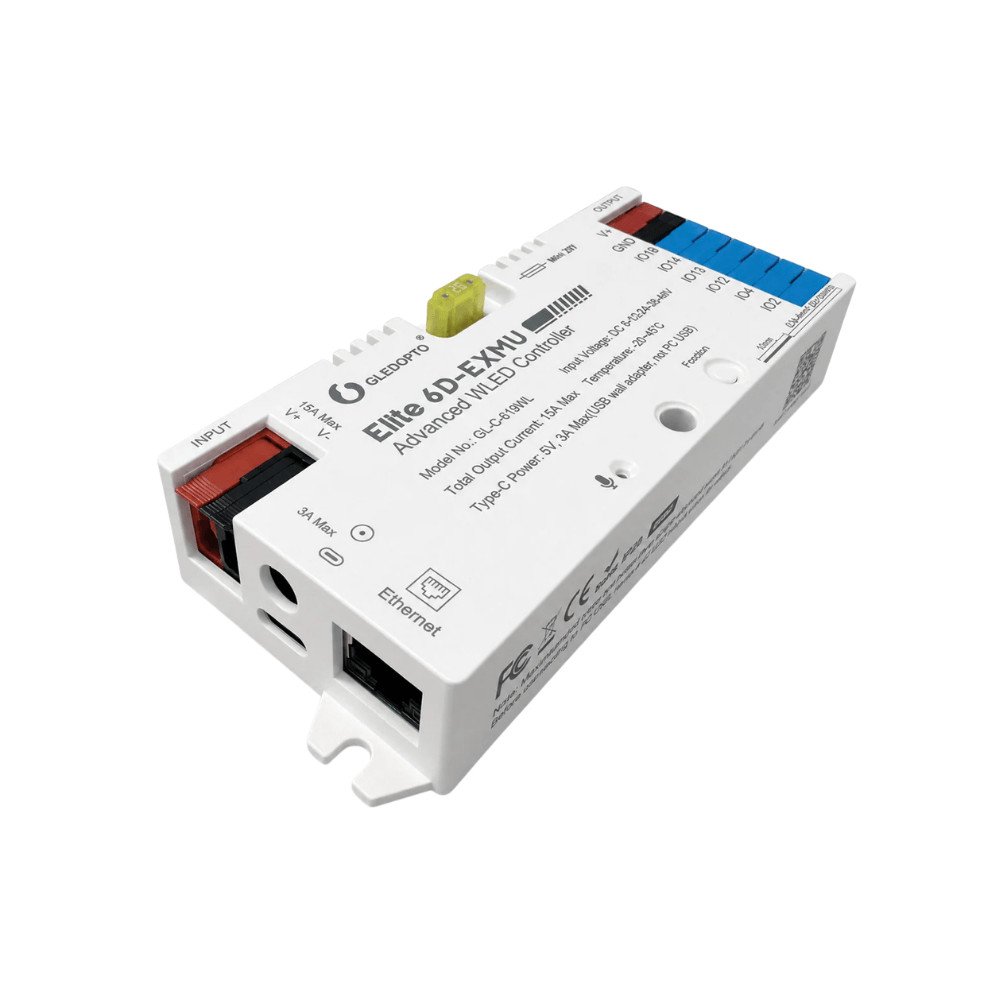

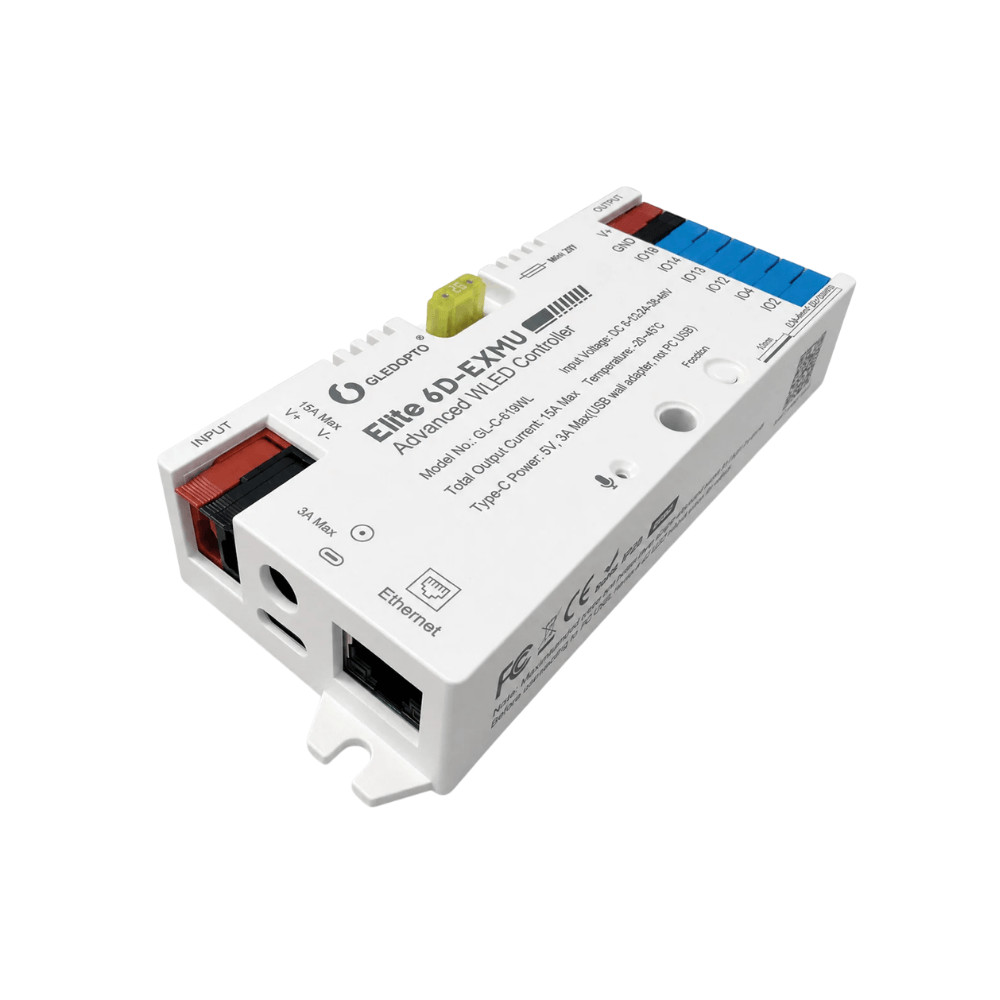

GL-C-619WL atbalsta Wi-Fi un Ethernet tīkla savienojumu. Sākotnējai Wi-Fi konfigurācijai ierīce izveido piekļuves punktu WLED-AP. Izmantojot Ethernet savienojumu ar maršrutētāju, kontrolieris ir pieejams lokālajā tīklā arī bez Wi-Fi izmantošanas.
WLED saskarnē iespējams konfigurēt LED tipu, LED skaitu, datu izvades, segmentus, krāsas, spilgtumu, animācijas un citus apgaismojuma parametrus. Integrēto mikrofonu var izmantot AudioReactive efektiem pēc funkcijas aktivizēšanas WLED iestatījumos un ierīces pārstartēšanas.
Tehniskās detaļas
- Ražotājs: GLEDOPTO
- Modelis: GL-C-619WL
- Produkta tips: digitāli adresējamu LED lentu kontrolieris
- Vadības programmatūra: WLED
- LED datu kanāli: 6

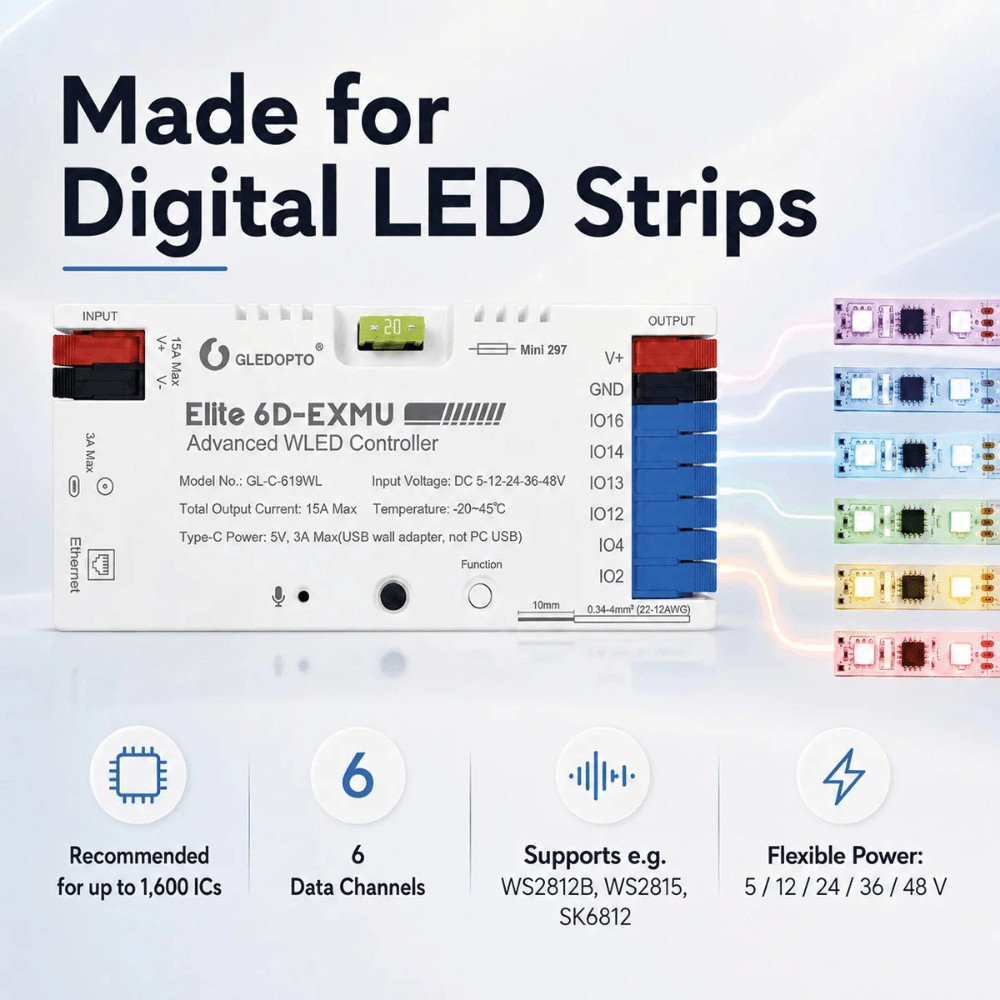

- Atbalstītās LED sistēmas: WS2811, WS2812B, WS2815, SK6812 un citas WLED atbalstītas digitālās LED mikroshēmas
- Galvenā ieejas sprieguma diapazons: 5 V, 12 V, 24 V, 36 V vai 48 V DC
- Maksimālā ieejas strāva: 15 A
- Maksimālā kopējā izejas strāva: 15 A
- USB-C barošana: 5 V DC, līdz 3 A
- Ieteicamais maksimālais LED IC skaits: līdz 1600

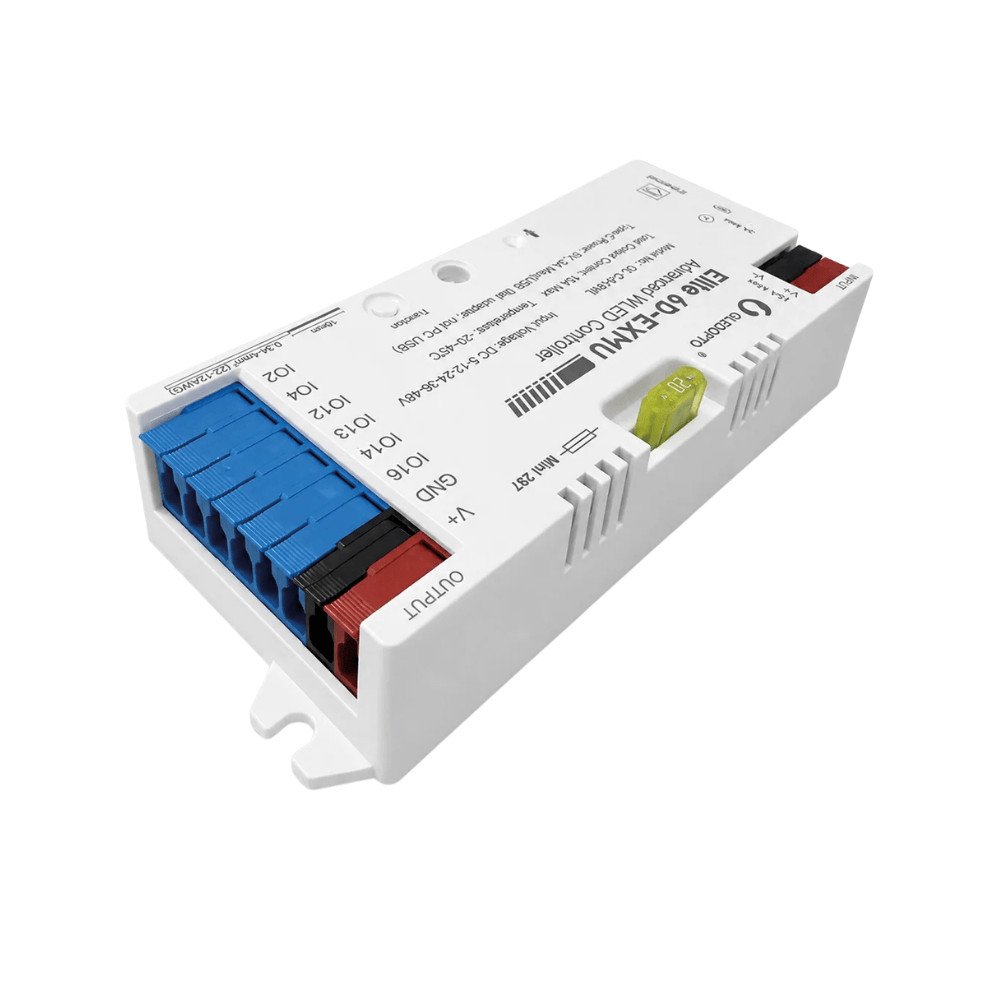

- Datu izvadu GPIO: IO16, IO14, IO13, IO12, IO4 un IO2
- Tīkla savienojums: Wi-Fi un Ethernet
- Mikrofons: integrēts PDM mikrofons
- Releja vadība: GPIO18, rūpnīcā konfigurēta ar invertētu darbību
- Funkciju poga: GPIO17
- Iebūvētais drošinātājs: 20 A
- Darba temperatūra: no -20 °C līdz +45 °C
Piezīme: LED lentu darbināšanai nepieciešams atbilstošs ārējs DC barošanas avots. Barošanas spriegumam jāatbilst izmantotās LED lentes nominālajam spriegumam, bet strāvas rezervei jābūt pietiekamai kopējai pieslēgtajai slodzei.
