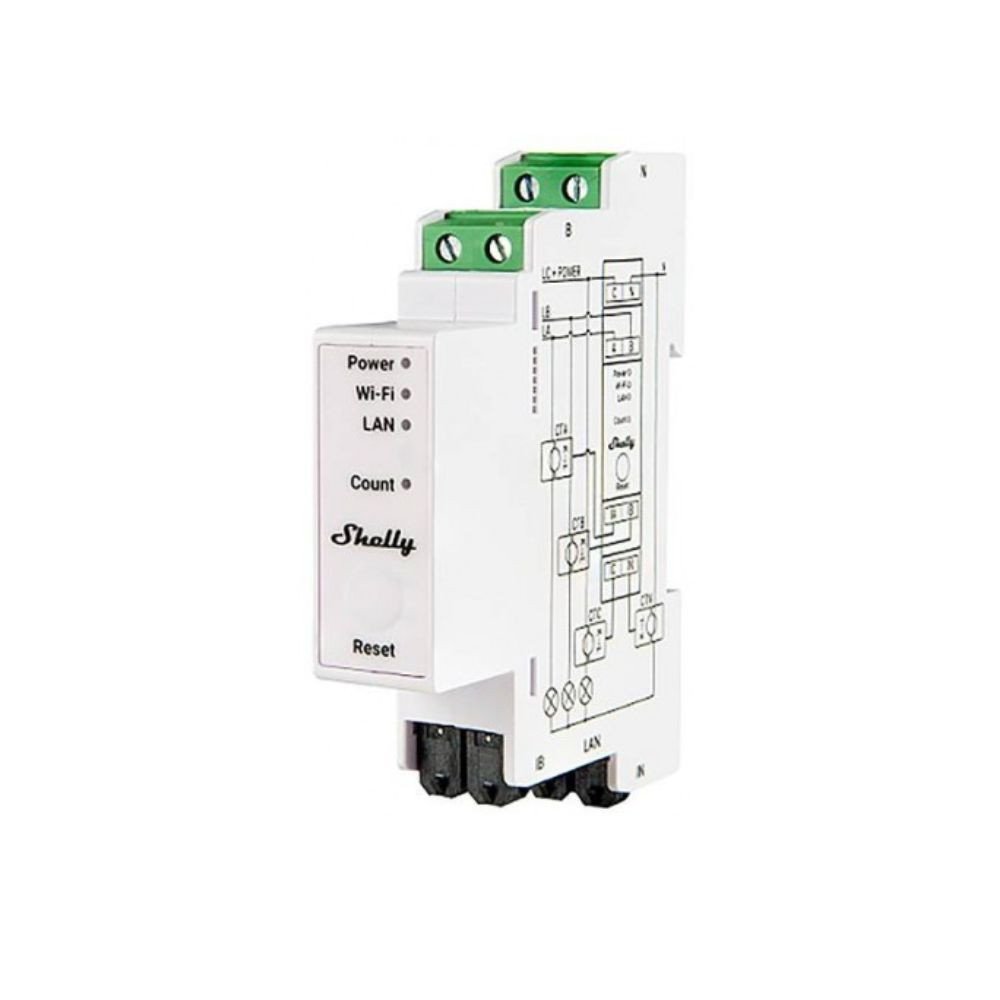

Shelly Pro 3EM 120A V2 – profesionāls trīsfāžu enerģijas skaitītājs
Shelly Pro 3EM 120A V2 ir DIN sliedē montējams trīsfāžu elektroenerģijas skaitītājs dzīvojamām ēkām, daudzdzīvokļu namiem, birojiem, komerctelpām un vieglās rūpniecības objektiem. Komplektā ir trīs 120 A strāvas transformatori (CT), kas ļauj mērīt strāvu, nepārtraucot elektrisko ķēdi.
Ierīce uzrauga elektroenerģijas patēriņu un ražošanu katrā no trim fāzēm. Četru kvadrantu mērīšana ļauj precīzi uzskaitīt gan no tīkla patērēto, gan tīklā nodoto elektroenerģiju, tādēļ skaitītājs ir īpaši piemērots saules paneļu un citu atjaunīgās enerģijas sistēmu monitorēšanai.
Galvenās priekšrocības
- Trīsfāžu enerģijas, sprieguma, strāvas un jaudas mērīšana līdz 120 A katrā fāzē.

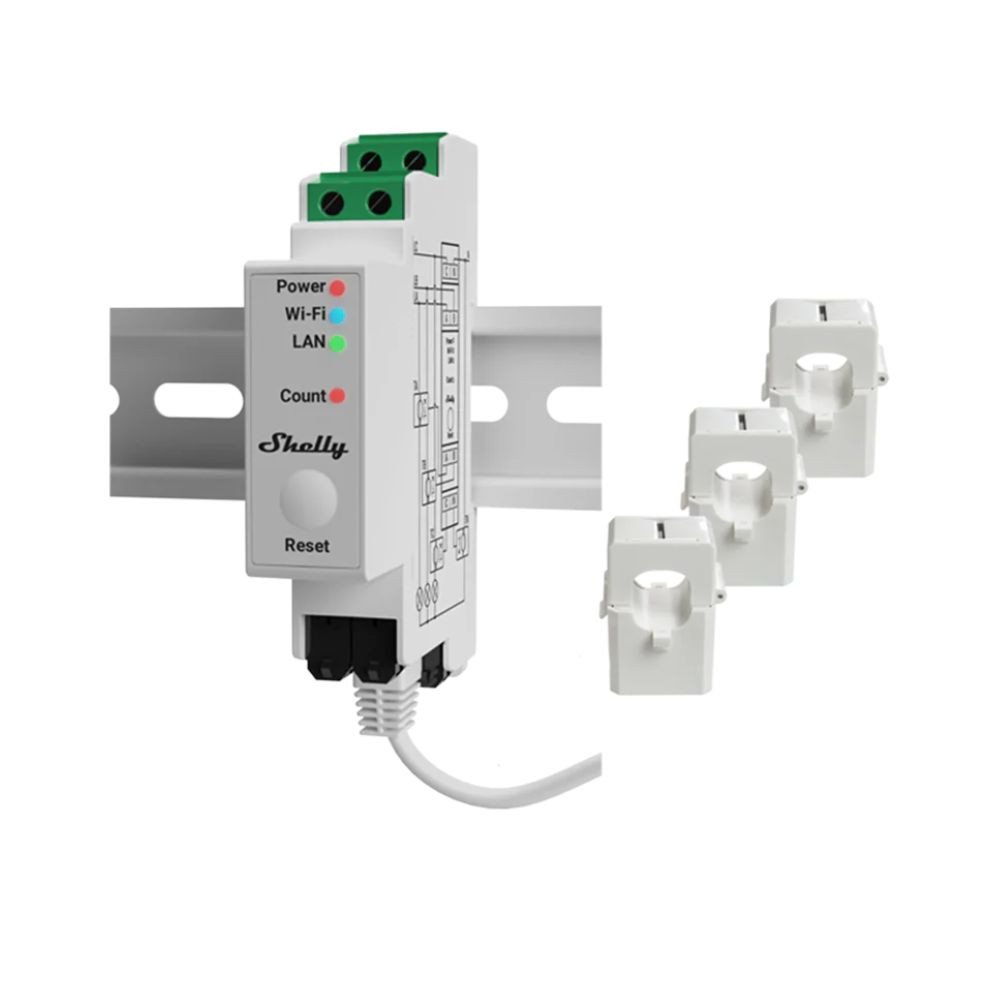

- Komplektā 3 × 120 A CT strāvas transformatori.
- Četru kvadrantu mērīšana patēriņa un enerģijas eksporta uzskaitei.
- Aktīvās, reaktīvās un šķietamās jaudas, enerģijas un jaudas koeficienta uzraudzība.
- Wi-Fi, Ethernet un Bluetooth savienojums lokālai vai attālinātai pārvaldībai.
- Native Modbus atbalsts industriālām un ēku automatizācijas integrācijām.
- Vietēja datu glabāšana vismaz 45 dienām ar 1 minūtes izšķirtspēju.
- Datu eksports CSV formātā un JSON piekļuve, izmantojot RPC.
- Iebūvēta tīmekļa saskarne, MQTT, HTTP API, WebSocket, skripti un tīmekļa āķi.
- Lokāla darbība bez mākoņpakalpojuma; pieejama arī attālināta uzraudzība ar Shelly Cloud.
- Matter atbalsts pēc jaunākās programmatūras atjaunināšanas.
- Nav integrēta releja; ārēja kontaktora vadībai nepieciešams atsevišķi iegādājams Shelly Pro 3EM Switch Add-on.
Pielietojums
Elektroenerģijas patēriņa uzraudzība
Piemērots mājas, dzīvokļa, biroja, veikala vai ražošanas objekta trīsfāžu elektrotīkla uzraudzībai. Iespējams analizēt fāžu noslodzi, patēriņa maksimumus, spriegumu, strāvu un jaudas koeficientu.
Saules paneļu un atjaunīgās enerģijas sistēmas
Uzraugiet saules paneļu vai vēja ģeneratora saražoto enerģiju, tīkla importu un eksportu. Vēsturiskie dati palīdz optimizēt enerģijas pašpatēriņu un automatizēt slodzes, piemēram, sildītājus, dzesēšanu vai elektroauto uzlādi.
Lokāla un industriāla automatizācija
Izmantojot Modbus, MQTT, HTTP API, WebSocket, skriptus un webhook paziņojumus, skaitītāju var savienot ar Home Assistant, openHAB, Node-RED, ioBroker, Domoticz, HomeSeer un citām automatizācijas sistēmām. Enerģijas datus iespējams nosūtīt uz ārējo infrastruktūru ar intervālu līdz 100 ms.
Tehniskās detaļas

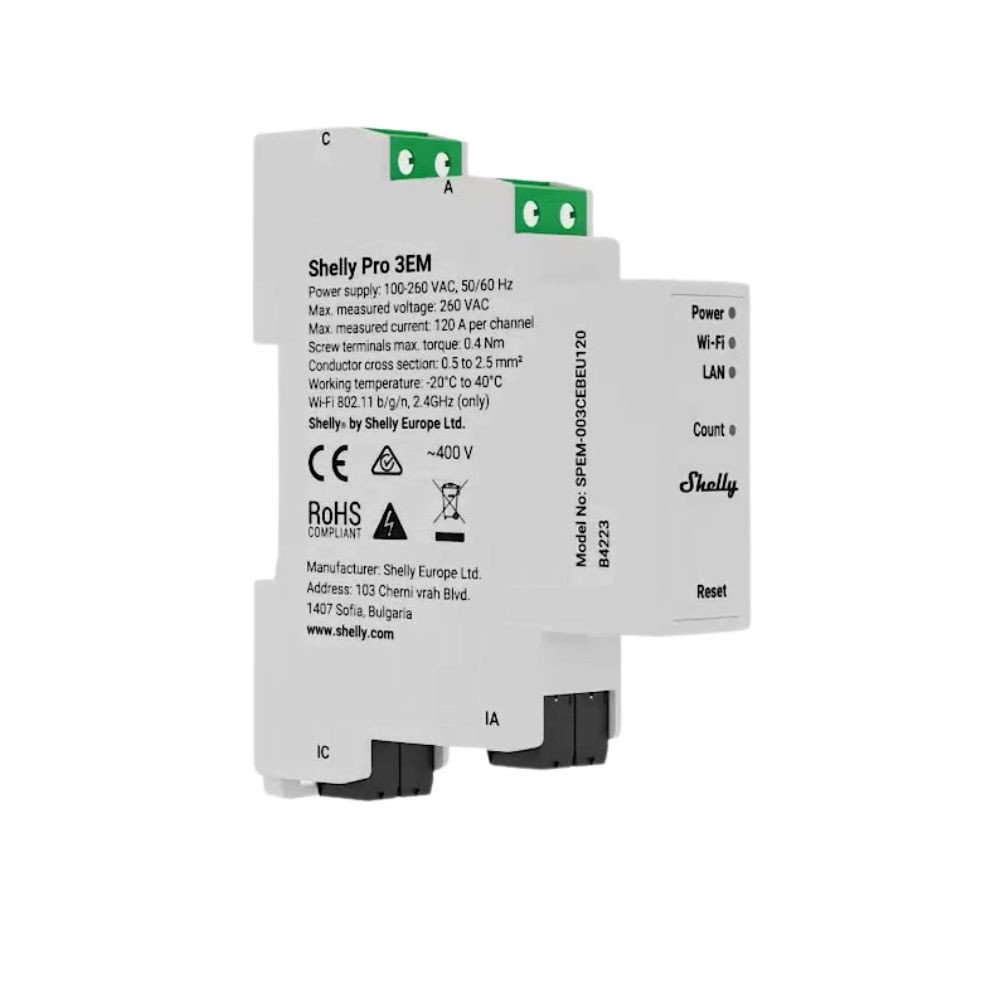

- Modelis: SPEM-003CEBEU

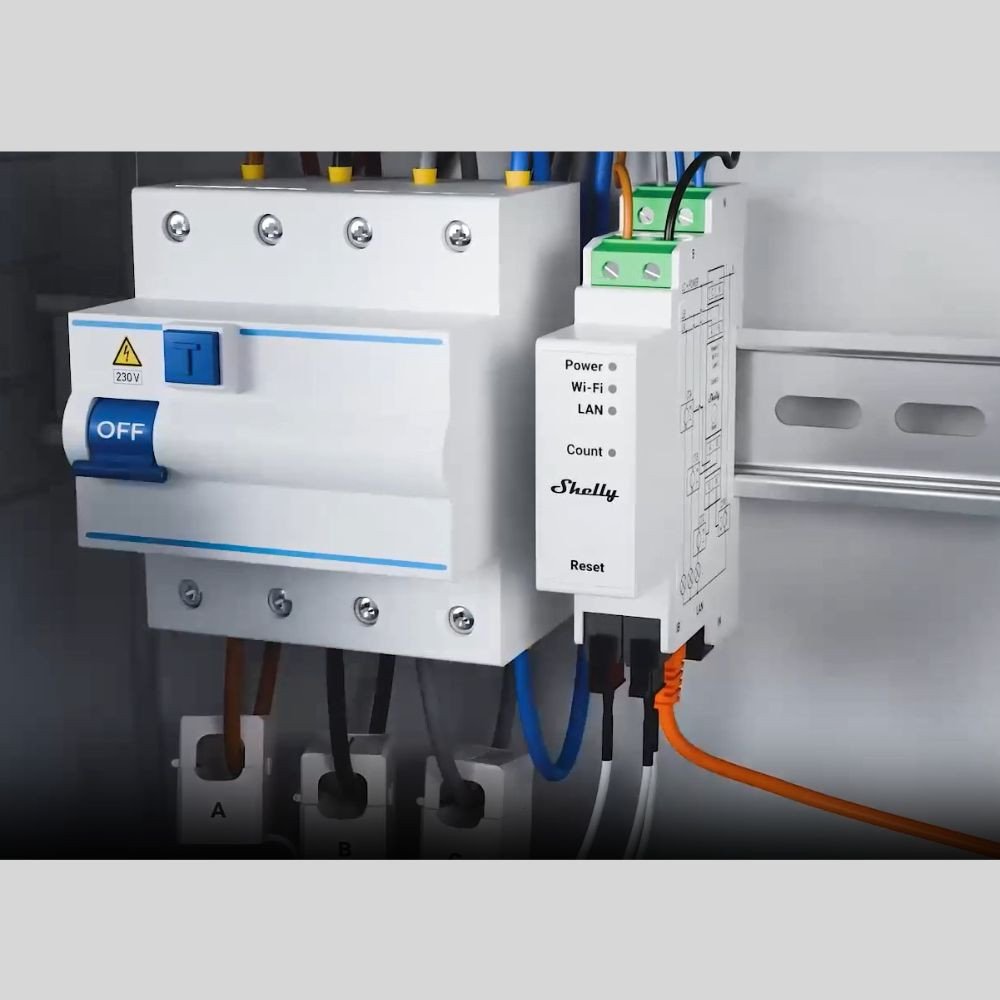

- Montāža: DIN sliede
- Barošana: 100–260 V AC, 50/60 Hz
- Pašpatēriņš: mazāks par 3 W
- Sprieguma mērīšanas diapazons: 100–260 V RMS katrā fāzē
- Strāvas mērīšanas diapazons: 0–120 A katrā fāzē un neitrālajā vadā
- Strāvas precizitāte: ±1% diapazonā no 2 līdz 120 A
- Aktīvās enerģijas precizitātes klase: B
- Iekļautie strāvas transformatori: 3 × 120 A CT
- Datu uzglabāšana: vismaz 45 dienas ar 1 minūtes izšķirtspēju
- Tīkla pieslēgums: 1 × RJ45 Ethernet ports, 2,4 GHz Wi-Fi IEEE 802.11 b/g/n
- Bluetooth: Bluetooth 4.2
- Procesors: ESP32-D0WDQ6
- Zibatmiņa: 16 MB
- Izmēri: 94 × 19 × 69 mm
- Svars: 62 g
- Darba temperatūra: no -20 °C līdz +40 °C
- Relejs: nav iebūvēts
