Shelly The Pill Gen3 – kompakts modulis mērījumiem un automatizācijai

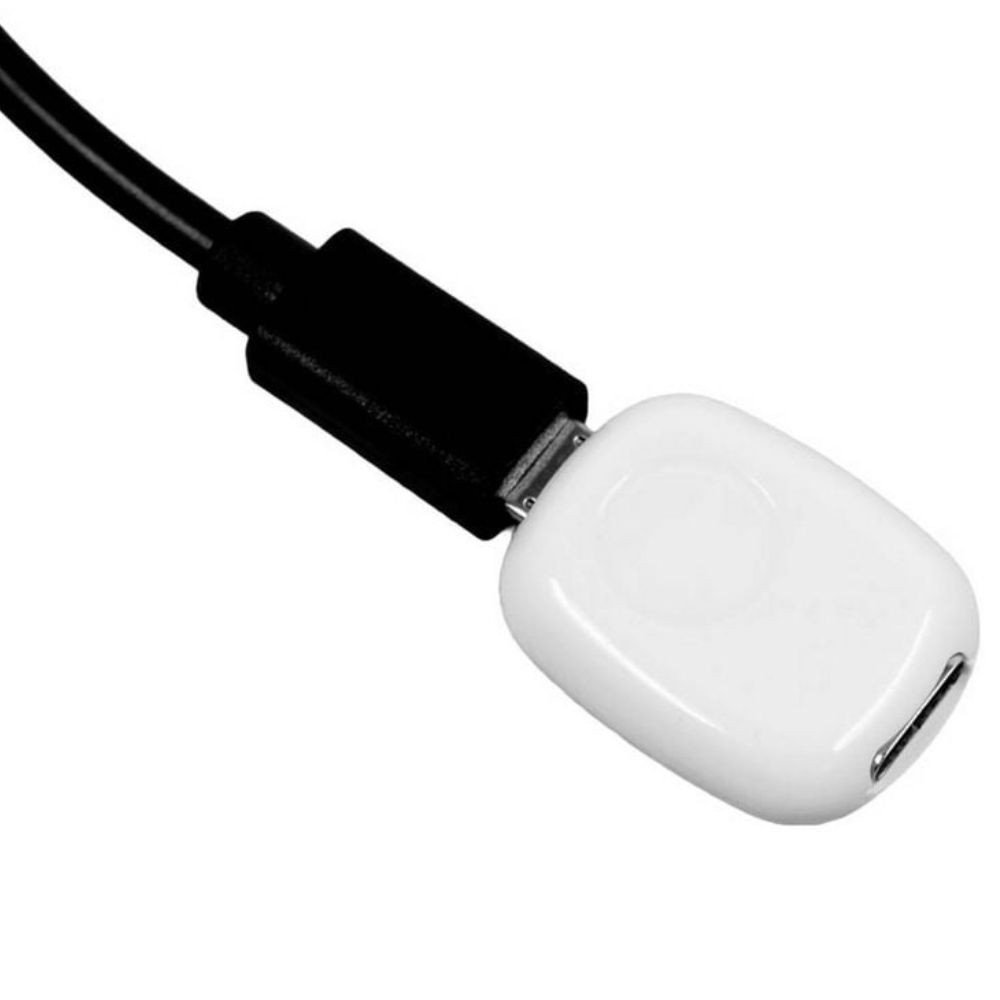

Shelly The Pill ir īpaši mazs un daudzpusīgs Shelly Gen3 viedās mājas modulis, kas paredzēts dažādiem mērīšanas, uzraudzības un vadības uzdevumiem. Tas darbojas no 5 V USB-C barošanas, savienojas ar tīklu, izmantojot 2,4 GHz Wi-Fi, un atbalsta Bluetooth Low Energy 4.2.
Pateicoties tikai 26 × 19,95 × 8,5 mm izmēram, moduli var ērti ievietot tehniskajos skapjos, vadības kārbās, elektroinstalāciju nišās un DIY projektos. Tas ir piemērots pieredzējušiem lietotājiem, kuriem nepieciešama elastīga platforma individuālām automatizācijām.
Galvenās priekšrocības
- Īpaši kompakts korpuss: aizņem ļoti maz vietas un ir viegli integrējams dažādos projektos.
- 5 V USB-C barošana: zems enerģijas patēriņš – mazāk nekā 1 W.
- Wi-Fi un Bluetooth BLE: tiešs savienojums ar tīklu un Shelly BLU ierīču BLE vārtejas funkcija.
- Plug & Play sensoru atbalsts: savietojams ar DS18B20 temperatūras un DHT22 temperatūras/mitruma sensoriem.
- Elastīgi I/O režīmi: konfigurējamas digitālās ieejas un izejas dažādiem vadības uzdevumiem.
- Sprieguma mērīšana: 0–2,5 V pamata režīmā vai līdz 0–30 V ar papildu analogo moduli.
- Lokālas automatizācijas: grafiki, skripti, webhook, virtuālie komponenti un darbība bez interneta.
- Atvērtas integrācijas iespējas: MQTT, HTTP un WebSocket atbalsts, pilna savietojamība ar Home Assistant.
Pielietojums

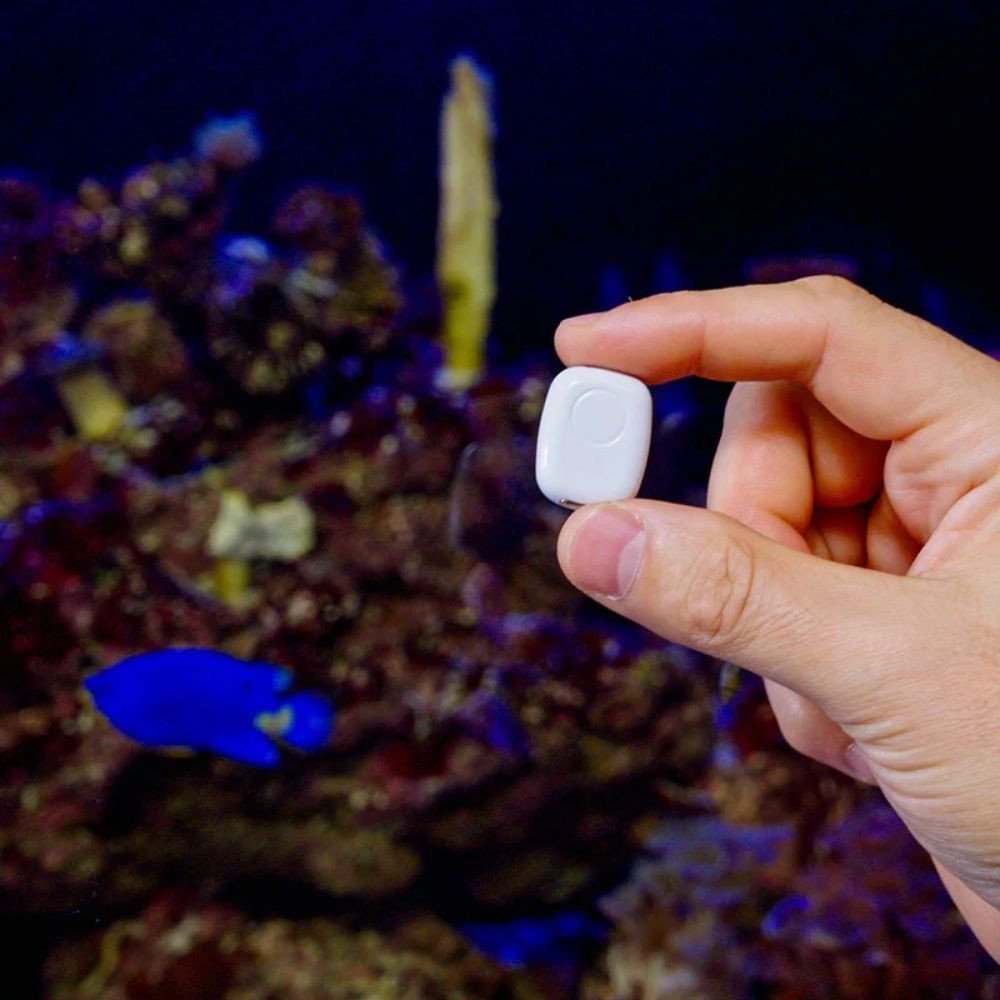

- Ūdens temperatūras uzraudzība: akvārijiem, baseiniem, boileriem, ūdens tvertnēm un cirkulācijas sistēmām.
- Iekštelpu un siltumnīcu klimata kontrole: temperatūras un mitruma datu iegūšanai, ventilācijas, apkures vai mitrināšanas automatizācijai.
- Akumulatoru un zemsprieguma sistēmu uzraudzība: sprieguma līmeņa kontrolei un savlaicīgai noviržu pamanīšanai.
- Individuāli DIY projekti: digitālo signālu nolasīšanai, zemsprieguma ierīču vadībai un pielāgotai automatizācijas loģikai.
- Shelly BLU ierīču pieslēgšana: BLE sensoru un citu Shelly BLU ierīču savienošanai ar Wi-Fi tīklu.
Viedās funkcijas un savienojamība
- Līdz 5 DS18B20 temperatūras sensoriem vai 1 DHT22 sensoram.
- Līdz 20 grafikiem un 20 webhook konfigurācijām.
- Iebūvēts skriptošanas atbalsts individuālai darbības loģikai.
- MQTT integrācija, šifrēšana, HTTP un WebSocket atbalsts.
- Savietojamība ar Shelly Smart Control un Home Assistant.
- Lokāla darbība bez obligāta interneta savienojuma.
Tehniskā informācija
- Modelis: S3SN-0U53X
- Barošana: 5 V DC, USB-C
- Patēriņš: mazāk nekā 1 W
- Izmēri: 26 × 19,95 × 8,5 mm
- Svars: 3 g
- Korpuss: plastmasa, balta krāsa
- Wi-Fi: 802.11 b/g/n, 2,4 GHz; līdz 30 m telpās un līdz 50 m ārpus telpām
- Bluetooth: BLE 4.2; līdz 10 m telpās un līdz 30 m ārpus telpām
- Digitālā ieeja: Active LOW, maksimālais ieejas spriegums 3,3 V
- Digitālā izeja: 3,3 V loģikas līmenis, maksimālā pārslēgšanas strāva 20 mA
- Sprieguma mērīšana: 0–2,5 V; līdz 0–30 V ar atsevišķi pieejamu papildu moduli
- Mērījuma precizitāte: ±(2% + 5d)
- Procesors: Shelly ESP32-C3
- Atmiņa: 8 MB Flash
- Darba temperatūra: no -20 °C līdz +40 °C

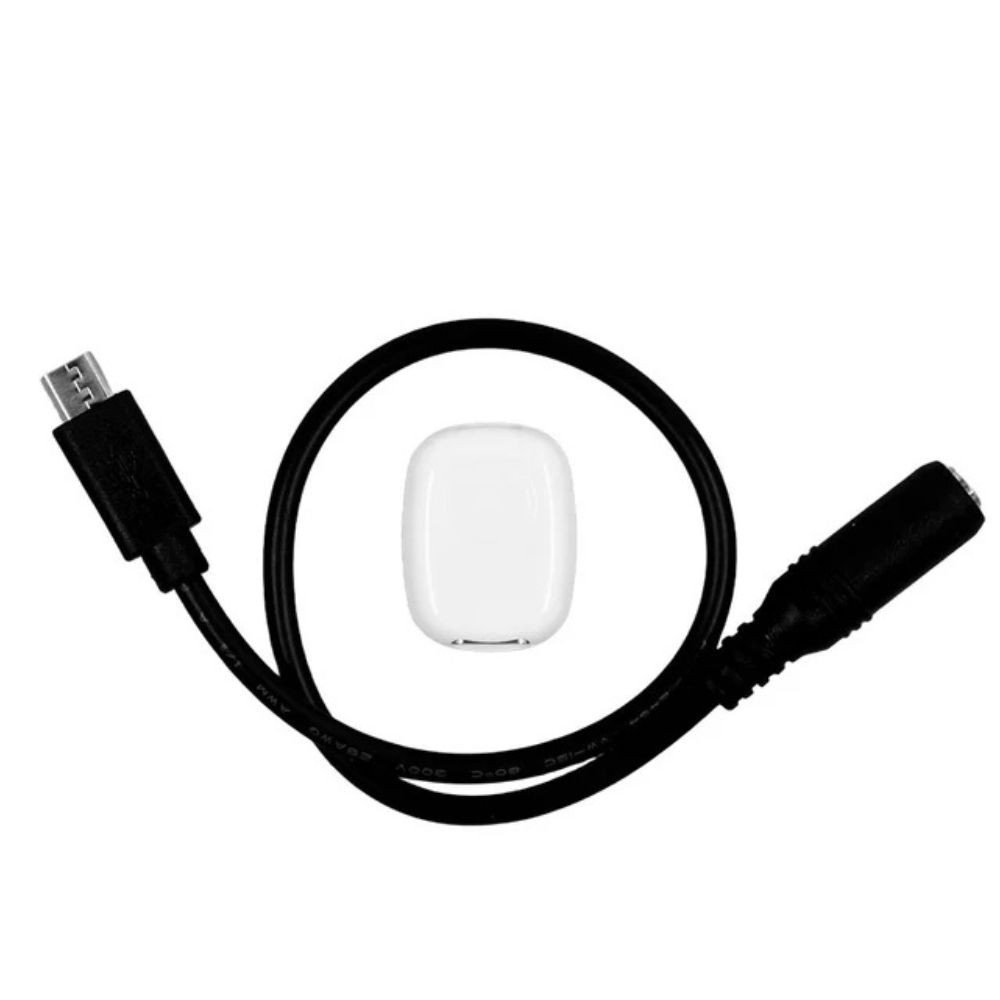

- Komplektācijā: 3,5 mm jack kabelis
Piezīme: DS18B20 un DHT22 sensori, kā arī 5 kontaktu, SSR, 0–30 V analogais paplašinājums un 1→5 sadalītājs ir pieejami atsevišķi.
