Īss ievads
Viedais enerģijas monitors ir DIN sliedes ierīce precīzai elektroenerģijas patēriņa uzraudzībai trīsfāžu sistēmās ar neitrāli (3P+N). To var izmantot arī vienfāzes sistēmās. Ierīce nodrošina reāllaika mērījumus un datu nolasīšanu caur Modbus RTU (RS485), kas ir plaši izmantots rūpnieciskajās vadības un uzskaites sistēmās.
Galvenās priekšrocības
- Reāllaika mērījumi: spriegums, strāva, jauda, elektroenerģijas patēriņš un frekvence.
- Līdz 120 A katrā fāzē – piemērots komerciālām un rūpnieciskām instalācijām.
- 3 neatkarīgi mērīšanas kanāli – katras fāzes atsevišķa uzraudzība un neatbilstību identificēšana.
- Dalītā kodola CT (Ø16 mm) – ātra uzstādīšana bez esošās elektroapgādes pārtraukšanas.
- Modbus RTU (RS485) – stabila komunikācija un integrācija ar automatizācijas/monitoringa sistēmām.
- DIN sliedes montāža – ērta integrācija sadales skapī.
Pielietojums
- Trīsfāžu (3P+N) elektroinstalāciju patēriņa uzskaite un monitorings.
- Vienfāzes līniju patēriņa uzraudzība.
- Energoaudits, slodžu analīze, patēriņa optimizācija objektos.
- Integrācija ar BMS/SCADA un citām industriālām vadības sistēmām, izmantojot Modbus RTU.
Tehniskās detaļas
- Maks. strāva (Imax): 120 A
- Darba spriegums: 220–240 V AC (fāze–neitrāls) / 380–415 V AC (fāze–fāze)
- Frekvence: 50/60 Hz
- Izolācijas spriegums (Ui): 440 V
- Enerģijas mērījumu precizitāte: 1% (1. klase)
- Maks. patēriņš: <2 VA
- Nominālais impulsa izturības spriegums (Uimp): 4 kV
- Pārsprieguma kategorija: III
- Komunikācija: Modbus RTU (RS485)
- Atiestatīšanas poga: jā
- Uzstādīšana: DIN sliede
- Aizsardzības klase: IP20
- Darba temperatūra: -25°C līdz +70°C

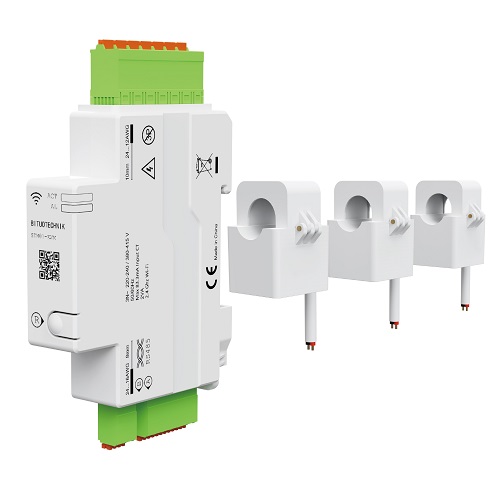

- Komplektācija: monitors + 3 dalītā kodola strāvas transformatori (CT), Ø16 mm
- Garantija: 24 mēneši
